Obleas y Procesadores: La Base de la Tecnología Moderna

Las obleas, también conocidas como wafers, son la base de la fabricación de semiconductores. Gracias a estas obleas, se pueden producir chips, como los microprocesadores, de forma masiva a bajo coste.

En microelectrónica, una oblea o lámina es una placa fina de un material semiconductor, por ejemplo el silicio, con la que se construyen microcircuitos mediante técnicas de dopado, grabado químico y deposición de varios materiales. Las obleas tienen, de esta manera, una importancia clave en la fabricación de dispositivos semiconductores tales como los circuitos integrados o las células solares.

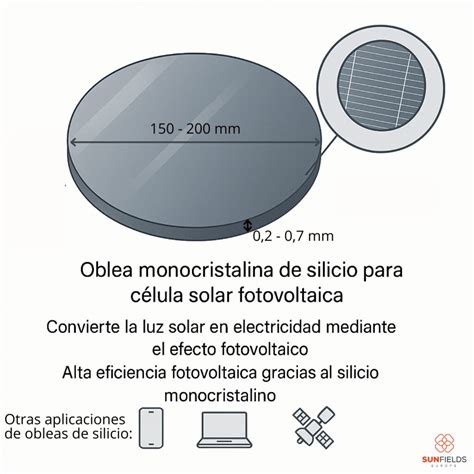

Físicamente, una oblea estándar es como una placa delgada y redonda, con una superficie muy pulida y reflectante, lisa como un espejo. Son láminas ultrafinas, circulares en microelectrónica y cuadradas en fotovoltaica, que actúan como sustrato base para la mayoría de dispositivos modernos. Su pureza y uniformidad cristalina determinan las propiedades eléctricas de las obleas.

El silicio se consolidó como material dominante porque ofrece una combinación única: permite crecer cristales grandes y puros, soporta temperaturas de hasta 1000 °C sin deformarse y, sobre todo, forma un óxido estable (SiO₂) que es la base del transistor MOSFET. Alternativas como el germanio o el GaAs no pudieron competir en coste ni en escalabilidad.

El Silicio: Material Fundamental

El material más frecuente para las obleas es el silicio (Si wafer), un semiconductor abundante y con propiedades muy interesantes para la fabricación de chips. El silicio se utiliza por sus propiedades semiconductoras, lo que significa que puede conducir electricidad bajo ciertas condiciones y actuar como aislante bajo otras. Esta capacidad permite a los ingenieros controlar el flujo de electricidad con precisión, algo esencial para la construcción de circuitos electrónicos complejos.

Para que sea apto para fabricar obleas, el silicio necesita una pureza de aproximadamente 99,9999999%. Por eso, el silicio MGS (Metallurgical-Grade Silicon), o silicio de grado metalúrgico que se emplea en otras industrias, no se considera suficientemente puro para la industria de los semiconductores. Por este motivo, se debe refinar y crear un silicio de alta pureza denominado EGS o SGS (Electronic-Grade Silicon o Semiconductor-Grade Silicon).

El silicio de grado electrónico (EGS) se fabrica mediante la reacción térmica del cuarzo (dióxido de silicio) y el carbono a temperaturas muy elevadas. Se utiliza para la producción de cristales de silicio y otros materiales a base de silicio. El silicio EGS tiene una gran pureza y muy pocas impurezas, además de ser muy estable térmicamente, lo que lo hace perfecto para aplicaciones de alta temperatura.

Proceso de Fabricación de Obleas

El proceso de fabricación de una oblea de silicio comienza con un monocristal de silicio puro. Para producir obleas se cultivan lingotes a partir de polisilicio ultrapuro mediante el método Czochralski o el de zona flotante. El silicio monocristalino se obtiene a partir de fragmentos o granos de material que se funde y reorganiza completamente para generar una estructura monocristalina mediante el crecimiento controlado a partir de una semilla.

El proceso de Czochralski es un método común de cultivo de cristales individuales en la industria de la ciencia de los materiales. En este proceso, se cargan trozos de polisilicio en un crisol redondo de cuarzo, junto con cantidades precisas de elementos dopantes. El crisol se introduce en un horno especializado, conocido como cristalizador, donde se crea una atmósfera de gas inerte, generalmente de argón, para evitar la oxidación y la contaminación del silicio.

1. Crecimiento del Lingote

El proceso comienza con silicio policristalino de alta pureza, denominado silicio de grado electrónico (EGS). Para iniciar la cristalización, se carga el polisilicio en un crisol de cuarzo junto con dopantes. Tanto la semilla que está unida a una varilla de extracción, como el crisol giran, en direcciones opuestas, para favorecer la mezcla uniforme del fundido y la solidificación uniforme.

El resultado es un lingote o boule de silicio cilíndrico que suele tener un diámetro de hasta 200 mm o 300 mm y entre 1 y 2 metros de largo. Todo el cristal de silicio comparte la orientación de la semilla y es una red cristalina única y continua de un extremo a otro.

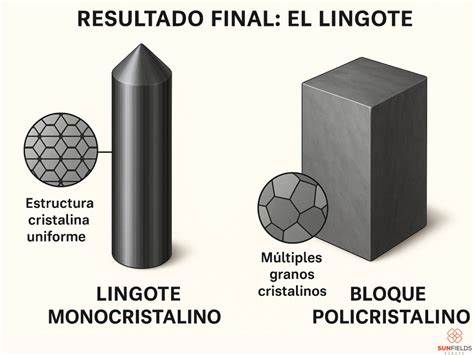

El lingote una vez completado el crecimiento del cristal, se obtiene un lingote de silicio sólido. En los métodos CZ y FZ, este lingote (o boule) es un cilindro largo de silicio monocristalino, con un extremo cónico que marca el inicio del crecimiento desde la semilla. Estos pasos garantizan que únicamente el cristal de mayor calidad se utilice en la fabricación de obleas. Un lingote monocristalino cultivado mediante CZ puede convertirse en miles de obleas perfectamente uniformes, con estructura cristalina continua en todo su volumen.

Métodos de Crecimiento del Cristal:

• Método Czochralski (CZ): Es el método más común, donde el cristal crece a partir de un cristal semilla que se coloca en el fondo de la masa fundida. El cristal semilla es arrastrado lentamente hacia arriba a través de la masa fundida mediante la rotación de la semilla a una velocidad fija.
• Método de Zona Flotante (FZ): Es un proceso sin crisol diseñado para obtener silicio de ultra alta pureza. Se parte de una varilla de silicio policristalino que se hace pasar por una bobina de calentamiento por inducción. Esta bobina crea una zona fundida localizada, que se desplaza a lo largo de la varilla. Las obleas FZ se reservan para aplicaciones que exigen pureza extrema o propiedades eléctricas muy especializadas.
• Fundición / Crecimiento multicristalino: En la industria solar, es muy común fabricar lingotes de silicio multicristalino (policristalino) mediante procesos de fundición en molde. La producción es más rápida y económica que la del monocristalino, ya que el proceso es más sencillo y permite fabricar múltiples lingotes en paralelo.

2. Preparación y Corte del Lingote

La conversión de un lingote de silicio en obleas implica una serie de pasos de mecanizado de precisión y tratamiento de la superficie. Un lingote recién cultivado requiere preparaciones mecánicas y geométricas antes de su corte en obleas. El primer paso consiste en recortar los extremos cónico y final, para eliminar zonas irregulares o con mayor concentración de impurezas.

A continuación, se rectifica o muele la superficie curva para obtener un diámetro uniforme a lo largo de toda la longitud útil del lingote. En obleas de menos de 200 mm de diámetro, es habitual cortar una cara plana en uno o dos lados del lingote. Cada oblea resultante conservará ese borde plano. En obleas modernas de 200 mm y 300 mm, en lugar de caras planas se hace una pequeña muesca en el borde del lingote, que se transfiere a cada oblea.

Una vez preparado el lingote, el siguiente paso es cortarlo en obleas muy finas. Para ello se utilizan sierras de alta precisión. En la producción moderna, el estándar para el corte de obleas es el uso de sierras de hilo múltiple, que son cientos de finos hilos de acero dispuestos en paralelo, recubiertos de abrasivo de diamante, que atraviesan el lingote para cortar cientos de obleas simultáneamente.

3. Tratamiento Post-Corte

Las obleas recién cortadas (as-cut wafers en inglés) presentan una superficie dañada: marcas de la sierra, microfisuras, tensiones mecánicas y contaminación por partículas metálicas. Una vez cortadas y texturizadas, las obleas solares deben pasar por un proceso de limpieza y control de calidad que es fundamental para garantizar su rendimiento en la célula fotovoltaica final.

Características y Tipos de Obleas

Las obleas se fabrican en diferentes tamaños que abarcan desde 1 pulgada (25,4 mm) hasta 11,8 pulgadas (300 mm) y calibres del orden de medio milímetro. Actualmente, las fabs de vanguardia emplean wafers de 300 mm de diámetro, de 11.8″, aunque generalmente se redondea y se denominan de 12 pulgadas.

La siguiente tabla muestra la cantidad de chips aproximados que se pueden producir en una oblea de diferentes tamaños, asumiendo un chip de 100 mm²:

Las obleas de silicio se presentan en una variedad de tamaños estándar y tienen muchas especificaciones técnicas. Aunque todas las obleas parten del mismo elemento base que es el silicio ultrapuro, sus propiedades cristalinas y eléctricas varían.

Monocristalino frente a Policristalino

• Obleas Monocristalinas: Se cortan de un lingote único, con una red cristalina continua y sin límites de grano. Las monocristalinas tienen una mayor eficiencia. Hoy las células de laboratorio alcanzan en torno al 26% en monocristalino frente al 22% en multicristalino (NREL Best Research Cell Efficiencies, 2023).
• Obleas Policristalinas: Proceden de lingotes fundidos que solidifican en múltiples granos. Su ventaja es el coste y por ello durante años dominaron la industria solar, pues se podían producir de forma más rápida y barata. El inconveniente son los límites de grano, que actúan como centros de recombinación y reducen ligeramente la eficiencia.

Orientación Cristalina

El silicio puede cortarse en distintas direcciones cristalográficas, descritas por índices de Miller. Los dos más comunes son (100) y (111). En las obleas por debajo de 200 mm normalmente se indican los planos cristalográficos de alta simetría mientras que en las antiguas (aquellas con diámetro inferior a 100 mm) se indican la orientación de la oblea y el tipo de dopado.

En las obleas modernas, la orientación es importante en tanto en cuanto muchas de las propiedades electrónicas y estructurales de los cristales simples son altamente anisotrópicas. Por ejemplo, la formación de planos definidos en los cristales en las obleas solamente sucede en algunas direcciones concretas. En obleas monocristalinas (100), la texturización alcalina genera pirámides bien definidas donde su cinética y distribución condicionan la uniformidad óptica y eléctrica.

Dopaje

Un dopante no es más que una pequeña cantidad de impurezas que se introduce en el cristal del silicio para cambiar sus propiedades conductoras. Según el tipo de doping, el semiconductor podrá ser de tipo N o de tipo P. Las de tipo P tienen huecos cargados positivamente en exceso, y las de tipo N tienen electrones cargados negativamente en exceso. Generalmente, la cantidad de dopante que se añade suele ser de entre 10¹³ y 10¹⁶ átomos de dopante por cada cm³ del material a dopar.

En solar, históricamente predominó el tipo-p, pero hoy las arquitecturas más avanzadas (TOPCon, HJT, IBC) se basan en obleas tipo-n porque ofrecen mayor vida útil de portadores y evitan la degradación inducida por la luz (LID).

Otros Tipos de Obleas

• SOI (Silicon on Insulator): Tienen una fina capa activa de silicio sobre un óxido enterrado y una base de silicio. Aíslan eléctricamente cada dispositivo, reducen capacitancias parásitas y fugas.
• Epitaxiales (Epi): Presentan una capa de silicio cultivada sobre el sustrato.
• MPW (Multi-Project Wafer): No se usan para fabricar un solo chip idéntico, sino que se fabrican multitud de chips diferentes unos de otros.

El Chip y la Oblea Procesada

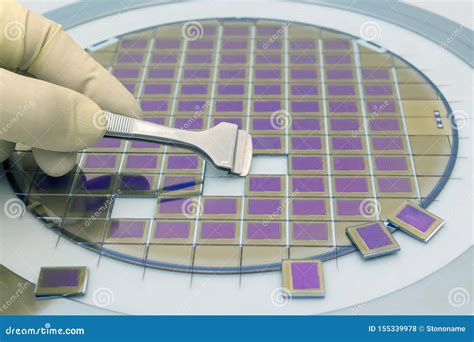

Una vez que una oblea de silicio ha pasado por todo el proceso de fabricación y contiene circuitos completos en su superficie, se convierte en algo mucho más complejo que un simple disco de silicio. Un chip, también denominado circuito integrado, no es más que una pastilla monolítica de semiconductor en la que se ha grabado un circuito. Una sola oblea puede albergar cientos o incluso miles de chips individuales, dependiendo de su tamaño y la complejidad del circuito.

Testeo de las Obleas

El testeo de las obleas tiene lugar durante la fabricación de los dispositivos semiconductores. En este paso, realizado antes de la división de la oblea, se prueban todos los circuitos integrados individuales presentes en ella para comprobar que no haya errores funcionales. Cuando un chip concreto supera todos estos patrones de prueba, se almacena su posición en la oblea para su uso posterior durante la fase de encapsulación.

Los circuitos no válidos suelen marcarse con una pequeña gota de tinta en el centro, así como en un archivo que funciona como mapa de la oblea llamado wafermap donde se clasifican los chips como válidos o no. La retirada de los chips defectuosos supone un importante ahorro al no empaquetar en la siguiente fase dispositivos defectuosos.

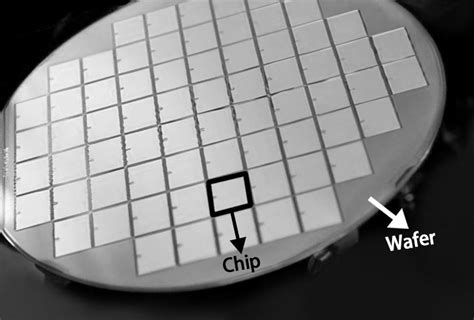

Estructura de la Oblea Procesada

• Die (chip): Cada oblea solar, una vez procesada, se convierte en una célula solar individual. A diferencia de la microelectrónica, donde de una oblea se cortan cientos de chips, en solar cada oblea equivale a una célula completa.
• Superficie activa: La mayor parte del área de la oblea está dedicada a absorber la luz solar.
• Regiones del borde (Edge die): Estos chips no están completos, son los que están en el borde del wafer, y se consideran una pérdida de producción.
• Scribe lines: Son líneas de trazado, las líneas que hay de espacio entre los diferentes chips.
• Chaflán o flat zone: Algunas obleas tienen un borde con chaflán, es decir, plano. Este corte se hace para determinar la orientación de la estructura cristalina del silicio del que se compone la oblea.
• TEG (Test Element Group): Se trata de un circuito integrado diferente al que se pretende fabricar en la oblea, y que suele estar en varias unidades por wafer, repartido a lo largo de la superficie.

Aplicaciones de las Obleas de Silicio

Las obleas de silicio son fundamentales porque son la base de prácticamente toda la tecnología moderna. Se utilizan en cualquier lugar donde se necesite fabricar un dispositivo semiconductor. Además, las obleas sirven como sustratos para muchas otras tecnologías, como los sensores MEMS, los LED y otras. El uso clásico de las obleas es la fabricación de circuitos integrados (IC). Cada oblea en blanco pasa por cientos de etapas de fotolitografía, dopado, deposición y grabado, hasta convertirse en una matriz con miles de chips idénticos.

Las obleas también han revolucionado la energía solar: las obleas de silicio procesadas para fabricar células solares convierten la luz solar en electricidad en los paneles solares.

Principales Aplicaciones:

1. Electrónica de consumo: Desde teléfonos inteligentes y tabletas hasta televisores y consolas de videojuegos, los chips fabricados con obleas de silicio se encargan de todo, desde la capacidad de procesamiento hasta el almacenamiento de memoria.
2. Ordenadores y centros de datos: Las unidades centrales de procesamiento (CPU), las unidades de procesamiento gráfico (GPU) y los chips de memoria se fabrican con obleas de silicio. Estos componentes también son esenciales para los centros de datos a gran escala que dan soporte a la computación en la nube y al procesamiento de macrodatos.
3. Tecnología automotriz: Se utilizan obleas de silicio para producir chips que gestionan todo, desde el control del motor y la navegación hasta funciones de seguridad como el frenado automático y la detección de carril.
4. Dispositivos industriales y médicos: Muchas máquinas industriales y herramientas médicas modernas incorporan chips integrados fabricados con obleas de silicio. Estos chips permiten la automatización, el análisis de datos e incluso diagnósticos que pueden salvar vidas.
5. Internet de las cosas (IoT): Los dispositivos domésticos inteligentes, la tecnología portátil y los electrodomésticos conectados dependen de pequeños chips fabricados con obleas de silicio. Estos chips permiten que los dispositivos se comuniquen entre sí y respondan a las acciones del usuario en tiempo real.
