Embutición Profunda en Acero Inoxidable: Guía Completa

La embutición profunda es un proceso de conformado de chapa especializado en la fabricación de piezas metálicas profundas. Se considera embutición profunda al estampado metálico si la profundidad de la pieza supera en 1,5 veces su diámetro. El proceso de embutición profunda consiste en utilizar chapas planas de acero inoxidable y estas chapas se convierten en componentes tridimensionales. Este proceso utiliza un método de estiramiento del material sobre una matriz y ayuda a crear piezas complejas. Es un proceso de gran importancia en la industria de conformado de chapa y se ha consolidado como el proceso más relevante en este sector. La embutición es un proceso de conformado plástico para chapa metálica. Esta operación consiste en transformar una chapa metálica plana en una pieza tridimensional.

El proceso de embutición profunda consiste en la obtención de piezas huecas con forma cóncava mediante la combinación de condiciones de tracción y compresión. Para llevar a cabo la embutición se utiliza un conjunto de punzón y matriz. Dicho punzón tiene la forma deseada de la base de la pieza a conformar. La cavidad de la matriz coincide con la forma del punzón, siendo esta un poco más ancha para permitir su paso y el del material dejando una holgura. La pieza de chapa en bruto se sujeta bajo presión sobre el orificio de la matriz. El punzón es empujado hacia la chapa, forzando a ésta última a obtener la forma de la cavidad de la matriz.

El proceso de embutición profunda se puede aplicar en multitud de materiales siempre y cuando sean dúctiles. Los más comunes son: el acero inoxidable, el aluminio, el latón, el cobre, y el hierro laminado en frío. Se puede someter una gran variedad de metales, incluyendo el acero inoxidable, aluminio, cobre, bronce y plomo al proceso de embutición profunda.

Proceso y Componentes Clave

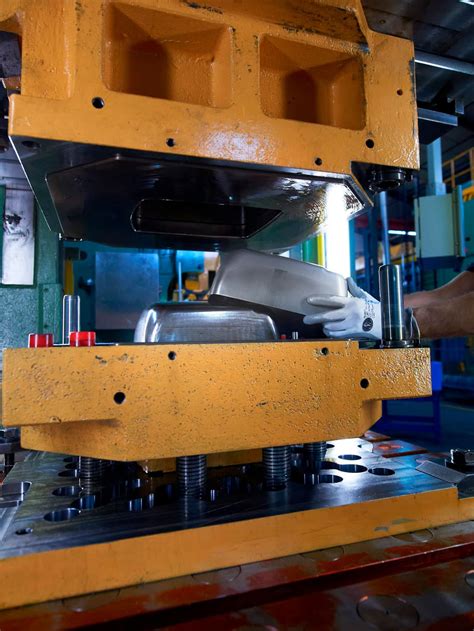

El proceso de embutición profunda utiliza prensas, que son prensas mecánicas o prensas hidráulicas. Para llevar a cabo este proceso industrial son necesarias prensas hidráulicas o mecánicas. Las operaciones de embutición se pueden clasificar en dos categorías principales, mecánicas e hidráulicas, las cuales atienden diferentes necesidades.

• Prensas mecánicas: son preferidas para la producción a alta velocidad debido a su eficiencia en ciclos rápidos. En el corazón de una prensa mecánica se encuentra el mecanismo de manivela, una invención que ha sido la piedra angular de la ingeniería mecánica durante siglos. Este mecanismo convierte el movimiento rotativo generado por el motor de la prensa en un movimiento lineal preciso, que se dirige hacia arriba y hacia abajo. Al hacerlo, transmite una fuerza considerable sobre la lámina de metal colocada entre el troquel y la matriz. Este proceso de transformación es rápido y eficiente, lo que hace a las prensas mecánicas particularmente adecuadas para operaciones que requieren altos volúmenes de producción y una velocidad de ciclado notable.
• Prensas hidráulicas: son valoradas por su capacidad de aplicar fuerzas de manera más controlada y uniforme, lo que es crucial para la embutición profunda de piezas complejas. Las prensas hidráulicas operan bajo un principio completamente diferente. En lugar de mecanismos de manivela y movimiento rotativo, estas prensas utilizan la potencia de los fluidos bajo presión para generar movimiento y fuerza. A través de un sistema de bombas y válvulas, un fluido hidráulico es forzado hacia un cilindro, moviendo un pistón hacia adelante y hacia atrás. Este movimiento del pistón es lo que aplica la fuerza sobre el metal, permitiendo la embutición del material. La gran ventaja de las prensas hidráulicas reside en su capacidad para aplicar fuerzas de forma muy controlada y sostenida, lo que es crucial para procesos como la embutición profunda. En la embutición profunda, las formas finales de las piezas pueden ser drásticamente diferentes de la lámina metálica original, requiriendo un control exquisito de la fuerza para evitar daños en el material.

Los punzones y matrices ayudan a dar forma al acero inoxidable en el proceso de embutición profunda. El diseño de matrices y punzones está directamente relacionado con el flujo adecuado del material. Se utiliza un punzón para forzar una chapa de metal - frecuentemente llamada chapa virgen - a través de la cavidad de una matriz. Una vez que el pisador sujeta la chapa, el punzón de embutición baja y empuja la chapa a través de la matriz. El pisador tiene una función muy importante: la de controlar el desplazamiento de la chapa, evitando así arrugas. Generalmente, el pisador está en la parte superior de un sistema de presión, o recibe la fuerza por medio de una fuente externa. Durante el proceso continuo de embutición profunda, la chapa es continuamente forzada hacia la cavidad interior de la matriz. La matriz, también conocida como anillo embutidor, es responsable por el diseño final del producto acabado, ya que define el diámetro externo de la pieza.

Aceros Inoxidables para Embutición Profunda

Seleccionar el material adecuado también es crucial para el proceso de embutición profunda. Suministramos acero inoxidable para embutición de chapa metálica. Mayor facilidad de conformado, excelente material a embutir, precio ajustado, calidad excepcional. Estas son las virtudes del acero inoxidable austenítico para embutición profunda en calidad AISI 304 DDQ AISI 304 DDQ que es el acrónimo de "Deep Drawn Quality" o Calidad de Embutición Profunda.

Las principales características de los flejes, chapas y formatos que podemos suministrar son las siguientes:

• Calidad: AISI 304 DDQ
• Ductilidad muy buena
• Soldabilidad muy buena
• Embutición excelente
• Contenido de níquel ≥8,9 %

TKM 304, con su contenido de cromo-níquel y bajo carbono, es el más versátil y ampliamente usado de los aceros inoxidables austeníticos. El tipo 304 tiene excelentes características de embutido y formado, las cuáles permiten un mayor embutido profundo que los tipos 301 y 201 sin necesidad de un tratamiento de térmico intermedio. El tipo 304 es dominante en la producción de componentes de aceros inoxidables embutidos. Ya que este gradiente de temperatura ocurre en el área adyacente a la zona afectada térmicamente por la soldadura, el 304 es recomendado para la construcción de soldaduras bajo algunas condiciones corrosivas cuando no es posible un recocido después de la soldadura. El tipo 304 no exhibe el punto de cedencia en el alargamiento y por eso no es sujeto al efecto formador de bandas de Lüders como lo son los ferríticos.

Nuestro material DDQ procede de acerías europeas punteras en esta especialidad.

Beneficios y Ventajas

El proceso es muy rentable, tiene unos residuos mínimos y puede producir a gran velocidad en un volumen mayor. Los componentes de acero inoxidable embutidos tienen una excelente resistencia y durabilidad. Debido al mínimo desperdicio, se reduce el consumo de materia prima, y además el proceso es muy eficiente desde el punto de vista energético. Como el proceso genera piezas a partir de una sola chapa de metal, en lugar de múltiples chapas, se reduce también el desperdicio de material. El resultado es una mayor eficiencia y una reducción de costes. El incremento en la resistencia de la pieza conformada es una de las ventajas de la embutición profunda tiene para ofrecer.

Aplicaciones Industriales

La embutición profunda forma parte del proceso de conformado de chapa metálica. Es un proceso que se aplica en multitud de sectores de la industria manufacturera. El proceso de embutición encuentra aplicaciones en numerosas industrias, destacándose en la fabricación de automóviles, en la industria aeroespacial, y en la producción de electrodomésticos, entre otras.

• Aeroespacial: Los componentes aeronáuticos, como las piezas estructurales y los componentes de los motores, requieren dureza y tienen formas complejas. La industria aeroespacial valora la embutición por su capacidad para crear componentes ligeros y resistentes, factores críticos en la construcción de aeronaves y equipamiento espacial. En este sector, la precisión es vital, ya que la menor variación en el peso o la forma de una pieza puede tener grandes implicaciones en el rendimiento y la seguridad.

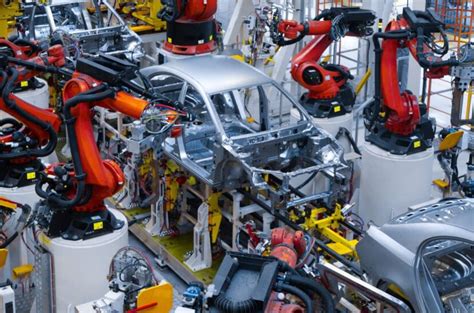

• Industria Automotriz: En el sector automotriz, la embutición se utiliza para fabricar numerosas piezas, desde paneles de carrocería hasta componentes estructurales y decorativos internos. La embutición permite la producción en masa de piezas con tolerancias ajustadas, lo que es esencial para la integridad estructural de los vehículos y la uniformidad en la producción.
• Electrodomésticos y Utensilios de Cocina: En la fabricación de electrodomésticos y utensilios de cocina, la embutición es fundamental para producir piezas que no solo sean funcionales sino también estéticamente agradables. Desde la carcasa de acero inoxidable de un refrigerador hasta un fregadero de cocina embutido, este proceso permite crear superficies suaves y formas ergonómicas. Equipo para el proceso de alimentos. Utensilios de cocina, tarjas, canales, equipo y aplicaciones en electrodomésticos.
• Otras Aplicaciones: Más allá de estos sectores, la embutición se aplica en la producción de componentes electrónicos, envases metálicos, y una variedad de herramientas y maquinaria. Por ejemplo podemos encontrar este proceso en la fabricación de materiales de informática y electrónica, equipos de diagnóstico médico, ventilación, climatización, lavandería industrial y del sector automoción. Paneles en arquitectura, estructuras y ornamentales. Contenedores químicos, incluyendo la transportación. Intercambiadores de calor. Cubiertas de hornos comerciales y filtros de agua. Equipo utilizado en hospitales. Equipo de aire acondicionado.

Desafíos y Consideraciones Técnicas

El proceso de embutición profunda requiere un flujo adecuado de materiales para conseguir un espesor uniforme y evitar defectos. El papel que desempeña la lubricación también es importante en el flujo de material; por ello, hay que elegir lubricantes diseñados para acero inoxidable. La presión del soporte de la pieza en bruto puede optimizarse para reducir las arrugas. Se puede empezar con una presión baja e ir aumentándola gradualmente. El desgarro puede evitarse considerando la idea de fabricar componentes complejos optando por la embutición en varias etapas. La fuerza de sujeción del papel en blanco influye en la calidad del componente final. Si la fuerza es muy pequeña, puede provocar arrugas, y si es excesiva, puede causar desgarros.

Cuando el material se acumula en la pared del componente, se produce el problema de las arrugas. Suele ser el resultado de una falta de presión del portapiezas o de una lubricación inadecuada. Si el material sufre una tensión excesiva, se producen desgarros. Los desgarros pueden observarse en las esquinas de los componentes. Consiste en formar un borde ondulado en los componentes embutidos.

Para garantizar el éxito en el uso de prensas de embutido, hay una serie de cuestiones técnicas fundamentales que los operadores y diseñadores deben tener en cuenta. Estas consideraciones no solo afectan la calidad del producto final, sino que también tienen un impacto significativo en la eficiencia y economía del proceso de producción.

• Selección del material: La selección de un material que se ajuste a las especificaciones de la pieza a producir y que pueda soportar el estrés del proceso de embutición es esencial. El grosor del material también juega un papel importante, ya que determina la resistencia del material a ser formado y la fuerza requerida por la prensa.
• Diseño del troquel: Un troquel adecuadamente diseñado puede minimizar el desperdicio de material y optimizar el tiempo de producción. Debe tenerse en cuenta la geometría de la pieza final, incluyendo curvas, ángulos y profundidad de embutición, para diseñar un troquel que pueda producir la pieza con la mayor precisión posible.
• Lubricación: Una lubricación adecuada entre el material y el troquel es esencial para reducir la fricción durante el proceso de embutición. La fricción excesiva puede conducir a desgaste prematuro del troquel, daños en el material y fallas en la producción.
• Control de la velocidad y presión: El control preciso de la velocidad y presión de la prensa es fundamental para la calidad del proceso de embutición. Una velocidad o presión inadecuadas pueden resultar en defectos como arrugas, desgarros o deformaciones en la pieza fabricada. Las prensas modernas permiten un ajuste fino de estos parámetros.
• Monitoreo y mantenimiento: El monitoreo constante del proceso y un mantenimiento preventivo de la prensa y el troquel aseguran la continuidad en la producción de alta calidad. La detección temprana de irregularidades puede evitar paradas no planificadas y costosos daños al equipo.

Tipos de Piezas Embutidas

Las latas embutidas tienen fondos abiertos o cerrados. Las copas embutidas son cilindros que están abiertos en un extremo y cerrados en el otro. Las carcasas embutidas se utilizan para alojar piezas específicas, que se personalizan en tamaño y forma. Los anillos embutidos se utilizan habitualmente en aplicaciones médicas, eléctricas, automotrices y de motores. Los tubos de embutición profunda son cilindros largos con un diámetro uniforme. Los collares embutidos se utilizan generalmente para asegurar, conectar o cubrir una pieza.

Ensayo de Embutibilidad

Para conocer el máximo de profundidad que se puede embutir un material se suele realizar un ensayo de embutibilidad. El fin del ensayo es determinar el grado de embutibilidad de la chapa metálica. Se toma como punto de partida el punto en el cual la punta del pistón hace contacto con la placa. Luego se aplica una presión constante hasta que la placa empieza a fisurarse. Llegado este punto, se mide entonces la distancia que ha avanzado el pistón.
