Los compuestos de fibra de carbono son cada vez más importantes en diversas industrias, desde la aeroespacial y la automoción hasta la de equipos deportivos y energías renovables, gracias a su excepcional relación resistencia-peso, rigidez y resistencia a la corrosión.
Las piezas de fibra de carbono son componentes compuestos avanzados fabricados a partir de polímeros reforzados con fibra de carbono (CFRP), que ofrecen una extraordinaria combinación de alta resistencia a la tracción, bajo peso, excelente rigidez y resistencia superior a la fatiga, los productos químicos y las temperaturas extremas. Diseñadas para aplicaciones exigentes, estas piezas se utilizan ampliamente en la industria aeroespacial, de automoción, naval, maquinaria industrial y equipamiento deportivo de alto rendimiento, donde el rendimiento de los materiales, la integridad estructural y la reducción de peso son fundamentales.
Para los profesionales del sector que participan en el proceso de compras, comprender los diversos procesos de fabricación es crucial para tomar decisiones informadas, optimizar costes y garantizar la calidad. Esta guía profundiza en los métodos básicos de conformado de piezas de fibra de carbono, aborda los retos más comunes y describe las medidas esenciales de control de calidad, proporcionando los conocimientos necesarios para gestionar eficazmente el proceso de compras.
¿Qué es la fibra de carbono?
La fibra de carbono, también conocida como grafito, es un filamento cristalino de carbono de alto módulo y alta resistencia con un contenido de carbono de más del 90%. Se fabrica a partir de polímeros precursores como el poliacrilonitrilo (PAN), la brea o el rayón mediante oxidación y carbonización a alta temperatura. La fibra de carbono se presenta como una forma fibrosa flexible que se puede tejer en diversas telas.
Los compuestos de fibra de carbono son materiales fabricados a partir de refuerzos como fibras de carbono y una matriz como resina epoxi, procesados a altas temperaturas después de la preimpregnación. Estos compuestos ofrecen un rendimiento superior en comparación con los materiales individuales.

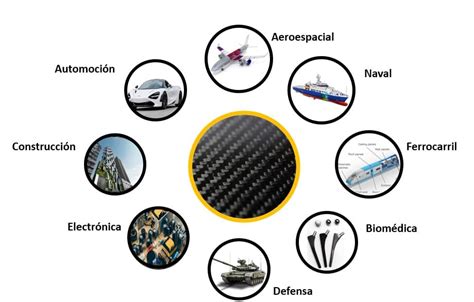

Como material de alto rendimiento, la fibra de carbono se usa ampliamente en la industria aeroespacial, la fabricación de automóviles, artículos deportivos y otros campos debido a su peso ligero, alta resistencia y alto módulo.
Propiedades clave de la fibra de carbono
Muchas personas solo tienen un conocimiento superficial y no han explorado realmente los secretos de las propiedades de la fibra de carbono:
- Alta resistencia: La resistencia a la tracción de la fibra de carbono varía de 3500 MPa a 6000 MPa, lo que supone entre 5 y 7 veces la del acero.
- Ligero: Con una densidad de entre 1,6 y 2,0 g/cm³, la fibra de carbono tiene menos de una cuarta parte de la densidad del acero (aproximadamente 7,8 g/cm³).
- Resistencia a la fatiga: Superior a la de muchos metales.
- Resistencia química: Excelente frente a muchos agentes corrosivos.
- Estabilidad dimensional: Baja expansión térmica.
Los componentes de la fibra de carbono se celebran por sus atributos excepcionales, incluida una alta relación resistencia/peso, resistencia a la corrosión y resistencia a la fatiga, lo que los hace indispensables en sectores aeroespaciales, automotrices, deportivos y otros sectores de alto rendimiento.
Temperatura crítica de combustión de la fibra de carbono
La temperatura crítica de combustión se refiere a la temperatura mínima requerida para que un material inicie una combustión continua en condiciones específicas. En el caso de la fibra de carbono, dado que su componente principal es el carbono, en teoría puede arder a altas temperaturas. Según investigaciones y datos experimentales existentes, la temperatura crítica de combustión de la fibra de carbono suele ser superior a los 1000 grados. Esto significa que en condiciones generales la fibra de carbono no es fácil de quemar porque requiere una temperatura más alta para alcanzar la energía necesaria para su combustión.
El comportamiento de combustión de la fibra de carbono puede variar bajo diferentes condiciones ambientales. Por ejemplo, en el aire, la resistencia a la temperatura de la fibra de carbono puede alcanzar los 400 grados, mientras que bajo la protección de una atmósfera de vacío, la resistencia a la temperatura puede alcanzar más de 1600 grados. En resumen, la temperatura crítica de combustión de la fibra de carbono suele ser superior a 1000 grados, pero en aplicaciones prácticas, debido a su estructura especial y las condiciones ambientales circundantes, el comportamiento de combustión de la fibra de carbono puede ser diferente.
Proceso de fabricación de la fibra de carbono
El proceso de producción único de la fibra de carbono es un secreto muy bien guardado entre los fabricantes. Entender cómo se fabrica una pieza de fibra de carbono no sólo tiene que ver con el proceso en sí, sino también con la elección del método de producción adecuado.
1. Selección y preparación de materias primas
La base de los componentes de fibra de carbono se encuentra en la selección y preparación de materias primas. Las fibras de carbono, típicamente derivadas de precursores de poliacrilonitrilo (PAN), sufren oxidación, carbonización y tratamiento superficial para lograr un contenido de carbono superior al 90%. Estos procesos producen filamentos continuos con un diámetro de 5-8 micras, formando la columna vertebral de refuerzo del compuesto.
Complementando las fibras de carbono se encuentra la resina de la matriz, siendo la resina epoxi la opción más frecuente debido a su excelente adhesión, propiedades mecánicas y resistencia química.
- Estabilización de la oxidación: Calentar los filamentos de polímero a 200-300 °C en el aire durante 30 minutos a 2 horas. Esto permite que las fibras absorban suficiente oxígeno.
- Carbonización: Calentar los filamentos de polímero en un entorno sin oxígeno a una temperatura de entre 1000 y 3000 °C.
- Dimensionado y bobinado: Se aplica una resina o un recubrimiento químico para proteger las fibras durante el bobinado y el procesamiento.
Al elegir la fibra de carbono, es crucial considerar el tipo y tamaño de la mecha, así como el patrón de tejido.
- Tipo de fibra: Elija alta resistencia a la tracción (por ejemplo, T1000G) para piezas de carga o alto módulo (por ejemplo, M40J) para aplicaciones de rigidez crítica como los componentes aeroespaciales.
- Tamaño de la mecha: Las mechas más pequeñas (por ejemplo, 1K, 3K) ofrecen tejidos más finos para piezas estéticas, mientras que las mechas más grandes (12K, 24K) proporcionan grosor y resistencia para componentes estructurales.
- Patrón de tejido: El tejido liso (1×1) es más apretado y fácil de manejar, pero menos flexible para moldes complejos, mientras que la sarga (2×2) ofrece mejor caída y un patrón diagonal clásico.
2. Producción de estructuras de refuerzo y preimpregnados
Antes de formar componentes, las fibras de carbono se transforman en estructuras de refuerzo. Las telas tejidas (como los tejidos simples o de sarga) y las esteras no tejidas se crean para proporcionar resistencia direccional, adaptando las propiedades del material a los requisitos de carga del diseño.
Un paso crítico es la producción de prepregs (materiales pre-impregnados), donde las telas de fibra de carbono están recubiertas con una cantidad precisa de resina y secas. Estas hojas semi curadas ofrecen contenido controlado de viscosidad y resina, facilitando el manejo y la configuración fáciles.
El preimpregnado ofrece un control preciso de la resina y una mayor relación resistencia-peso, ideal para piezas de alto rendimiento, mientras que el tejido seco con laminado húmedo es más rentable y flexible para formas complejas. En seco (preimpregnado) se utilizan fibras preimpregnadas curadas en autoclave para obtener una resistencia y consistencia superiores, mientras que en húmedo se aplica la resina manualmente, lo que ofrece un menor coste pero menos precisión.
Procesamiento de preimpregnados - Mariano Costa - UNQ-MC-2022
¿Cuáles son los métodos principales para formar piezas de fibra de carbono?
La elección del proceso de fabricación influye significativamente en las propiedades mecánicas, el coste y la escalabilidad de la producción de una pieza. Los métodos clave incluyen:
1. Laminado manual y embolsado al vacío (Colocación en húmedo)
La resina se aplica directamente en el molde sobre tejido de fibra de carbono seco. Requiere mucha mano de obra, ofrece buena flexibilidad para formas complejas y tiene bajos costos de herramientas, pero la consistencia de la pieza y las propiedades mecánicas pueden variar. Se utiliza típicamente para prototipos o producción de bajo volumen.
El proceso de laminado manual y embolsado al vacío es un método flexible y rentable, ideal para piezas de fibra de carbono personalizadas y en lotes pequeños con geometrías complejas, adecuadas para sectores como el aeroespacial, el de automoción y el de productos personalizados.
La fibra de carbono húmeda es adecuada para piezas de apariencia con diseños más sencillos, pero puede tener menor resistencia y consistencia en comparación con el preimpregnado; los revestimientos pueden mejorar la estética.

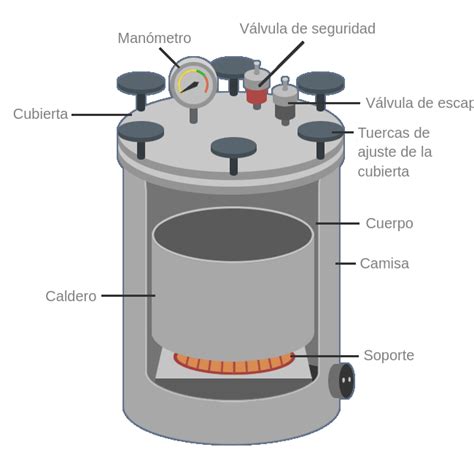

2. Curado en autoclave y preimpregnados
Las láminas de fibra de carbono preimpregnadas (prepreg), ya embebidas con una cantidad precisa de resina, se colocan en un molde. Este método ofrece un control superior de la relación fibra-resina y mejores propiedades mecánicas. El curado suele realizarse en autoclave bajo calor y presión, lo que resulta en un contenido de huecos muy bajo (a menudo <1%) y una excelente integridad estructural. Ideal para aplicaciones de alto rendimiento como la aeroespacial, aunque los costos de herramientas y operación son elevados.
El preimpregnado garantiza una calidad uniforme y una mayor resistencia, pero es más costoso debido al equipo especializado y a las necesidades de almacenamiento, en comparación con la asequibilidad del laminado en húmedo.
3. Moldeo por transferencia de resina (RTM) / Moldeo por transferencia de resina asistido por vacío (VARTM)
Las preformas secas de fibra de carbono se colocan en un molde cerrado y la resina se inyecta (RTM) o se aspira al vacío (VARTM). Estos procesos ofrecen un buen acabado superficial en ambas caras, una calidad de pieza repetible y son adecuados para la producción de volumen medio a alto de piezas de complejidad moderada. VARTM ofrece mayor flexibilidad en el diseño del molde y un menor coste que RTM.
4. Moldeo por compresión
Las láminas de fibra de carbono preformadas (a menudo fibras cortadas o preimpregnadas) se colocan en un molde calentado y se aplica presión para curar la resina. Este proceso es altamente eficiente para la producción en grandes volúmenes de piezas complejas e intrincadas con excelente acabado superficial y precisión dimensional. Los costos de las herramientas son altos, pero los tiempos de ciclo son cortos.
5. Bobinado de filamentos
Fibras de carbono continuas, saturadas de resina, se enrollan sobre un mandril giratorio. Este método es ideal para producir piezas huecas y simétricas, como tuberías, tanques o recipientes a presión, ofreciendo alta resistencia en direcciones específicas. Es rentable para grandes volúmenes de formas cilíndricas o cónicas.
6. Pultrusión
Las fibras de carbono se introducen en un baño de resina y luego en una matriz calentada que moldea y cura el compuesto. Este proceso continuo es altamente eficiente para producir perfiles de sección transversal constante (p. ej., varillas, tubos, vigas en I) con excelentes propiedades unidireccionales. Resulta muy rentable para piezas lineales de gran volumen.
7. Fabricación aditiva (Impresión 3D)
Tecnologías emergentes como la FDM con refuerzo de fibra continua o la SLA/DLP con fibras de carbono cortadas permiten la creación rápida de prototipos y geometrías complejas. Si bien las propiedades mecánicas están mejorando, generalmente aún no alcanzan las de los métodos de fabricación tradicionales para aplicaciones estructurales.
Factores clave a la hora de elegir un proceso de fabricación de fibra de carbono
Seleccionar el proceso óptimo implica equilibrar varios factores críticos:
- Complejidad y geometría de la pieza: Las formas intrincadas pueden favorecer el moldeo por RTM o compresión, mientras que las piezas más simples podrían utilizar pultrusión o bobinado de filamentos.
- Volumen de producción: Un volumen bajo (prototipos, piezas personalizadas) es adecuado para el laminado en húmedo o el preimpregnado manual. Un volumen medio-alto se beneficia del RTM/VARTM, el moldeo por compresión o las líneas automatizadas de preimpregnado. Un volumen alto para perfiles constantes se recomienda para la pultrusión.
- Propiedades mecánicas requeridas: Las aplicaciones que exigen la máxima resistencia, rigidez y un mínimo contenido de huecos (p. ej., la industria aeroespacial) suelen requerir el curado en autoclave de los preimpregnados. Otros métodos ofrecen distintos niveles de rendimiento, a menudo suficientes para usos comerciales o industriales.
- Requisitos de acabado de superficie: Procesos como el moldeo por compresión y el RTM proporcionan excelentes acabados superficiales en ambos lados, fundamentales para aplicaciones estéticas o aerodinámicas. Las opciones incluyen acabados brillantes (lisos, brillantes), mates (no reflectantes) o texturizados, siendo los brillantes populares para piezas estéticas como las molduras de los automóviles.
- Implicaciones de costos: Los costos de las herramientas pueden variar desde bajos para el laminado en húmedo hasta extremadamente altos para moldes de compresión o autoclaves grandes. Los costos de los materiales varían (los preimpregnados suelen ser más caros que la fibra seca y la resina). El consumo de mano de obra y energía también influye significativamente.
- Tiempo de ciclo: La automatización y los procesos de curado rápido (por ejemplo, moldeo por compresión, pultrusión) ofrecen tiempos de ciclo muy cortos, esenciales para la producción de gran volumen.
Combine fibras de alta resistencia (p. ej., T800S) con tejido de sarga para una mayor estética y preimpregnado para mayor precisión, o utilice el laminado en húmedo con revestimientos de color para un atractivo visual rentable. Sí, puede añadir resinas coloreadas, tintes o revestimientos para conseguir tonalidades como el rojo o el azul, aunque la fibra de carbono negra tradicional es la más habitual.
Costos típicos asociados con la fabricación de piezas de fibra de carbono
El costo de las piezas de fibra de carbono es una compleja interacción entre materias primas, herramientas, mano de obra y eficiencia del proceso. Si bien las cifras específicas varían considerablemente según la geometría, el volumen y el tipo de material de la pieza, se pueden hacer algunas observaciones generales:
- Materias primas: La fibra de carbono en sí misma tiene un costo significativo. Los preimpregnados, que ofrecen consistencia y facilidad de uso, suelen ser más caros que comprar sistemas de fibra seca y resina por separado. Según análisis de mercado, el precio de la fibra de carbono puede oscilar entre 20 y 100 dólares/kg, dependiendo del grado y el volumen.
- Estampación: Este suele ser el costo inicial más alto. Los moldes de autoclave o de compresión hechos de invar o acero pueden costar entre cientos de miles y millones de dólares. Los moldes de laminado húmedo, a menudo hechos de materiales compuestos o madera, son significativamente más económicos.
- Mano de obra: Los procesos manuales, como el laminado en húmedo o el laminado manual de preimpregnados, requieren mucha mano de obra, lo que incrementa el coste por pieza en producciones de bajo volumen. Los procesos automatizados reducen el coste de mano de obra por pieza.
- Energía: El curado en autoclave consume mucha energía debido a los altos requisitos de calor y presión.
- Posprocesamiento: El recorte, el mecanizado, la perforación y la pintura se suman al coste final.
Para una producción de gran volumen, procesos como la pultrusión o el moldeo por compresión pueden reducir significativamente los costos por pieza (por ejemplo, por debajo de $5-10/kg para perfiles simples en volúmenes muy altos), mientras que piezas complejas de grado aeroespacial de bajo volumen pueden superar fácilmente los $1000+/kg.
Desafíos comunes en la producción de piezas de fibra de carbono y soluciones
La fabricación de piezas de fibra de carbono es compleja y puede presentar varios desafíos:
- Vacíos y porosidad: Burbujas de aire atrapadas dentro del laminado, reduciendo las propiedades mecánicas.
- Soluciones: Envasado al vacío meticuloso, presión de vacío suficiente, pasos de descompresión adecuados, flujo de resina controlado y ciclos de curado optimizados (especialmente en autoclaves).
- Zonas ricas en resina/deficientes en ella: Distribución desigual de resina, lo que da lugar a zonas frágiles (ricas en resina) o débiles (carentes de resina).
- Soluciones: Control preciso de la relación resina-fibra (los preimpregnados se destacan en este aspecto), viscosidad de resina optimizada, tasas de inyección controladas en RTM/VARTM y presión uniforme en el moldeo por compresión.
- Delaminación: Separación de capas compuestas, a menudo debido a una mala adhesión, tensión excesiva o volátiles atrapados.
- Soluciones: Preparación adecuada de la superficie, temperaturas y presiones de curado controladas, evitando gradientes térmicos excesivos y manipulación cuidadosa.
- Inestabilidad dimensional/deformación: Piezas que se deforman durante o después del curado debido a un desajuste de expansión térmica entre la fibra y la resina, o a un enfriamiento desigual.
- Soluciones: Diseño de molde optimizado, apilamiento simétrico de laminados, velocidades de enfriamiento controladas y tratamientos de poscurado.
- Residuos materiales: Las materias primas costosas pueden desperdiciarse durante el corte, el recorte o debido a defectos.
- Soluciones: Software de optimización de anidamiento para patrones de corte, iniciativas de reciclaje de desechos de fibra de carbono (emergentes) y control de procesos robusto para minimizar defectos.
Al procesar CFRP con herramientas convencionales, uno se enfrenta repetidamente al desafío de evitar que el material se deshilache, se deslamine o se astille. Las herramientas de precisión de Hufschmied permiten filos de corte absolutamente limpios con geometría de herramienta optimizada. Proceso fiable, sin reelaboración y sin riesgo de daños. Gracias a sus geometrías de corte patentadas, las herramientas de Hufschmied también con el mecanizado de CFRP con los mejores resultados. Los defectos de deshilachado y rebaba, los daños materiales y la deslaminación se minimizan de forma fiable. evitado por completo, tanto al fresar como al taladrar. Para el mecanizado económico de CFRP Hufschmied fresas y brocas especiales optimizadas para procesos, así como otras herramientas de corte. Dado que las fibras de carbono de alta resistencia se alternan con una matriz blanda en CFRP, mecanizar el material plantea desafíos particulares. Por lo tanto, se requieren fresas y herramientas de corte especiales y optimizadas para el proceso para obtener bordes de corte limpios sin procesamiento posterior. Hufschmied ofrece el mayor programa estándar para el mecanizado económico de CFRP.
Medidas esenciales de control de calidad para componentes de fibra de carbono
Garantizar la calidad y la fiabilidad de las piezas de fibra de carbono es fundamental. Se aplica un riguroso control de calidad (CC) en cada etapa:
- Inspección de material entrante: Verificar las especificaciones de la materia prima (fibra, resina, preimpregnado), vida útil y condiciones de almacenamiento.
- Monitoreo en proceso: Monitoreo en tiempo real de los niveles de vacío, perfiles de temperatura, presión y flujo de resina durante el laminado, la infusión o el moldeo para garantizar que se cumplan los parámetros del proceso.
- Ensayos no destructivos (END): Estos métodos evalúan la integridad interna sin dañar la pieza:
- Inspección ultrasónica: Utiliza ondas sonoras para detectar defectos internos como huecos, delaminaciones e inclusiones extrañas.
- Radiografía (rayos X): Identifica anomalías internas, inclusiones y defectos de espesor.
- Termografía: Detecta variaciones de temperatura superficial que pueden indicar defectos subsuperficiales o delaminaciones.
- Inspección visual: Examen superficial para detectar defectos como grietas, burbujas o desalineación de fibras.
- Ensayos destructivos: Se realizan en muestras para verificar las propiedades mecánicas reales:
- Pruebas de tracción y compresión: Miden la resistencia y la elasticidad.
- Análisis de fracción de volumen de fibra: Asegura el equilibrio correcto de la fibra de carbono y la resina.
- Pruebas de corte interlaminar: Determinan la resistencia de la unión entre capas.
- Certificación y documentación: Mantener registros detallados de todos los materiales, procesos y resultados de pruebas para la trazabilidad y el cumplimiento de las normas de la industria.
La fabricación de componentes de fibra de carbono es un esfuerzo multidisciplinario, que requiere una atención meticulosa al detalle en cada etapa, desde la selección de materia prima hasta la garantía de calidad final. Cada proceso, ya sea la colocación de manos o el moldeo de autoclave, juega un papel fundamental en el aprovechamiento de las propiedades únicas de los compuestos de fibra de carbono. A medida que avanza la tecnología, innovaciones como la colocación de fibra automatizada y la impresión compuesta 3D mejoran aún más la eficiencia y amplían las aplicaciones de estos materiales de alto rendimiento, lo que impulsa el progreso entre las industrias.
