Amplificadores de Microondas: Principios, Aplicaciones y Tecnología

Un amplificador es un dispositivo electrónico fundamental que aumenta la potencia de una señal eléctrica. Los amplificadores electrónicos se encuentran en innumerables aparatos de la vida moderna, desde teléfonos móviles hasta sistemas de comunicación avanzados. Su función principal es incrementar la magnitud de una señal de entrada, un proceso conocido como "ganancia", que se expresa a menudo en decibelios (dB).

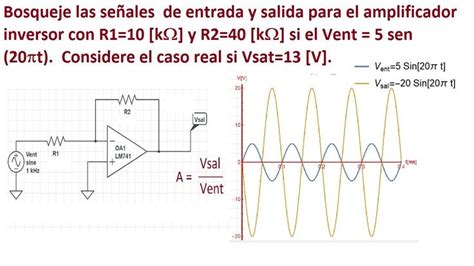

La relación entre la salida y la entrada de un amplificador, que puede ser tensión, corriente o potencia, se denomina ganancia. Si la ganancia es superior a 1, la señal se amplifica; si es igual a 1, no hay cambio; y si es menor que 1, se produce una atenuación.

La linealidad es una característica crucial de los amplificadores, ya que mide la fidelidad con la que la salida sigue a la entrada. Una linealidad deficiente puede introducir distorsiones, como la distorsión armónica o de intermodulación.

Existen diversos tipos de amplificadores, clasificados según su función, frecuencia de operación o tecnología de construcción.

Tipos de Amplificadores

Clasificación por Función

• Amplificador de Tensión: Aumenta la amplitud de la tensión de salida con respecto a la señal de entrada. Se utilizan comúnmente en sistemas de audio, instrumentación y circuitos de pequeña señal.
• Amplificador de Corriente: Incrementa la amplitud de la corriente de salida en relación con la señal de entrada. Son menos comunes y se emplean para transformar impedancias o para accionar cargas que requieren mayor corriente.
• Amplificador de Transresistencia: Convierte la corriente de entrada en tensión de salida.
• Amplificador de Transconductancia: Transforma la tensión de entrada en corriente de salida. Son habituales en sistemas de control y pueden usarse para accionar elementos en controladores de motor o amplificadores de audio.

Clasificación por Frecuencia de Operación

• Amplificadores de Audio: Diseñados para procesar señales de audiofrecuencia.
• Amplificadores de Radiofrecuencia (RF): Operan en el rango de frecuencias de radio.
• Amplificadores de Ultrasonidos: Utilizados en aplicaciones médicas, industriales y de ensayos no destructivos, amplificando señales por encima del alcance auditivo humano.
• Amplificadores de Microondas: Esenciales en sistemas de radar, comunicaciones por satélite y transmisión de datos de alta frecuencia.
• Amplificadores de Banda Ancha: Diseñados para amplificar señales en un amplio rango de frecuencias, cruciales en equipos de prueba y sistemas de comunicación de banda ancha.

Clasificación por Tecnología de Construcción

• Amplificadores de Válvulas de Vacío: Utilizan la emisión termoiónica de cátodos calentados para controlar el flujo de electrones en el vacío.
• Amplificadores de Transistores: Emplean componentes semiconductores como transistores de unión bipolar (BJT) o transistores de efecto de campo (FET).

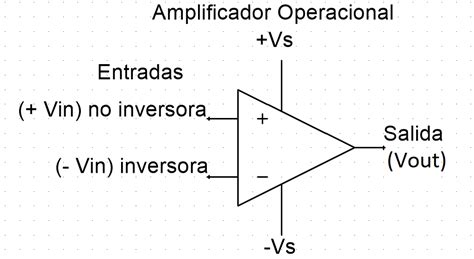

• Amplificadores IC (Circuitos Integrados): Construidos con circuitos integrados que integran múltiples transistores en un solo chip, ofreciendo compacidad y fiabilidad.

Clasificación por Ángulo de Conducción (Amplificadores de Potencia)

• Clase A: Conducción de ciclo completo, el dispositivo de salida conduce durante todo el ciclo de la señal de entrada.
• Clase B: Conducción de medio ciclo, cada transistor conduce durante la mitad del ciclo de la señal de entrada.
• Clase AB: Un compromiso entre Clase A y B, combinando sus mejores características para mejorar el rendimiento.
• Clase C: Diseñados para alta eficiencia, utilizados principalmente en aplicaciones de alta frecuencia.
• Clase D: Funcionan mediante técnicas de conmutación para lograr alta eficiencia, ideales para aplicaciones sensibles a la potencia.

Los amplificadores de microondas, un subconjunto especializado, son cruciales en diversas tecnologías de alta frecuencia.

¿Qué es un Amplificador de Microondas?

Un máser es un tipo de amplificador de microondas que funciona mediante la emisión estimulada de radiación. Es similar a un láser pero opera en la región de microondas del espectro electromagnético, sirviendo para recibir señales muy débiles.

El funcionamiento de un máser se basa en el fenómeno de emisión estimulada de radiación, postulado por Albert Einstein en 1916. El primer máser fue construido por Charles Hard Townes, James P. Gordon y Herbert J. Zeiger en la Universidad de Columbia en 1953. Charles Townes, Nikolái Basov y Aleksandr Prójorov fueron galardonados con el Premio Nobel de Física en 1964 por su trabajo teórico fundamental.

Los máseres modernos pueden diseñarse para generar ondas electromagnéticas en frecuencias de microondas, ondas de radio y radiación infrarroja. Cuando una molécula o átomo en un estado energético adecuado interactúa con una onda electromagnética, puede ser inducido a emitir energía en forma de otra radiación electromagnética de la misma longitud de onda. Esta radiación refuerza la onda incidente, desencadenando una cascada de fenómenos que amplifican significativamente el impulso original.

Este fenómeno se observa también en nubes de materia interestelar excitadas por la radiación de estrellas cercanas, resultando en la formación de haces intensos de radiación con una longitud de onda bien definida.

Los máseres se utilizan como dispositivos de cronometraje en relojes atómicos y como amplificadores de microondas de ruido extremadamente bajo en radiotelescopios y estaciones terrestres de comunicación de naves espaciales.

Aplicaciones de los Amplificadores de Microondas

Los amplificadores de microondas son vitales en la radioastronomía. Los radioastrónomos buscan detectar señales muy débiles emitidas por objetos distantes. Los instrumentos utilizados en la radioastronomía terrestre, como grandes antenas o conjuntos de antenas, están equipados con receptores extremadamente sensibles. El ruido generado por estos receptores debe ser mínimo para no enmascarar las señales recibidas.

En el rango de frecuencias de 500 MHz a 50 GHz, los amplificadores con transistores de alta movilidad electrónica (HEMTs) son componentes comunes en la entrada de estos receptores. Estos dispositivos pueden enfriarse a temperaturas criogénicas (aproximadamente 15 Kelvin) para minimizar el ruido.

Para frecuencias más altas, la señal de entrada se convierte primero a una frecuencia inferior mediante un mezclador y luego se amplifica con un amplificador HEMT criogénico.

Desde 1985, el Observatorio de Yebes (OAN) ha desarrollado amplificadores HEMT criogénicos para receptores en el Centro Astronómico de Yebes (CAY) y otros observatorios europeos y norteamericanos. Todos los receptores del CAY incorporan amplificadores criogénicos desarrollados por este grupo. Se han fabricado numerosas unidades para radiotelescopios como los del IRAM.

Los dispositivos activos HEMT de estos amplificadores se han basado tradicionalmente en estructuras de Arseniuro de Galio (GaAs). Sin embargo, se ha investigado la aplicación de una nueva tecnología experimental basada en Fosfuro de Indio (InP) a los amplificadores de frecuencia intermedia, demostrando temperaturas de ruido inferiores a bajas temperaturas y una bajísima disipación de potencia.

Los amplificadores de microondas son esenciales en sistemas de radar, comunicaciones por satélite y transmisión de datos de alta frecuencia.

Características Técnicas de los Amplificadores

Varios parámetros son fundamentales al diseñar o evaluar un amplificador:

• Impedancia: Es la oposición al paso de una corriente alterna. La impedancia de entrada de un amplificador debe ser de al menos 10 kiloohmios.
• Factor de Amortiguación: Relaciona la impedancia de salida del amplificador con la impedancia nominal del altavoz conectado.
• Potencia Máxima: La potencia máxima que el amplificador puede soportar en régimen continuo antes de deteriorarse. Se especifica a una determinada impedancia, generalmente 8 ohmios. En amplificadores estéreo, es importante saber si la potencia se refiere a cada canal o a ambos.
• Potencia Nominal, Eficaz o RMS (Root Mean Square): Es la potencia máxima que el amplificador puede soportar de forma continua. Algunos fabricantes especifican la potencia de pico, que es superior a la nominal.
• Relación Señal/Ruido (SNR): Mide el voltaje de ruido residual a la salida en dB. Para estar por debajo del umbral de audición, debe ser de al menos 100 dB.
• Acoplamiento: Indica cómo el amplificador se conecta al altavoz. El acoplamiento directo debe minimizar la corriente continua residual (DC offsets), idealmente por debajo de 40 milivoltios.
• Respuesta en Frecuencia: Mide la respuesta del amplificador en un rango de frecuencias, usualmente referenciada a 1 vatio con 8 ohmios de impedancia. Para proteger los amplificadores, a menudo se mide en una banda de frecuencias ampliada (ej. 12 a 40.000 Hz).
• Respuesta de Fase: Relaciona la fase entre las frecuencias medias con respecto a las altas o bajas.
• Ganancia: Relación entre la potencia de salida y la potencia de entrada. Una ganancia menor que 1 indica atenuación.
• Distorsión: Variación de la forma de onda a la salida respecto a la entrada, introducida por armónicos. Puede medirse en dB en relación a una frecuencia (distorsión por intermodulación de transistores).
• Diafonía: En sistemas estéreo, indica cómo un canal afecta al otro. Es deseable que sea baja, especialmente en frecuencias medias.

Sistemas de Microondas

Las microondas son ondas electromagnéticas con frecuencias comprendidas entre 300 MHz y 300 GHz, con longitudes de onda de 1 metro a 1 milímetro. Este rango abarca las bandas UHF, SHF y EHF.

Los sistemas de radio de microondas son fundamentales para la transmisión de información, tanto en sistemas terrestres como satelitales. Utilizan la atmósfera terrestre como medio de transmisión y ofrecen comunicaciones flexibles, confiables y económicas de punto a punto.

Los sistemas terrestres de radio repetidoras de microondas, que utilizan frecuencias portadoras moduladas en FM o digitalmente (QAM, PSK), siguen siendo importantes en la infraestructura de transporte de información.

Los sistemas de microondas pueden ser de corto alcance (servicio intraestatal o alimentador) o de largo alcance (rutas interestatales y de red primaria). Sus capacidades varían desde unos pocos canales de voz hasta más de 22,000.

En la modulación de microondas, se prefiere la modulación en frecuencia (FM) sobre la modulación en amplitud (AM) porque las señales FM son más robustas a las no linealidades inherentes a los amplificadores de microondas de banda ancha.

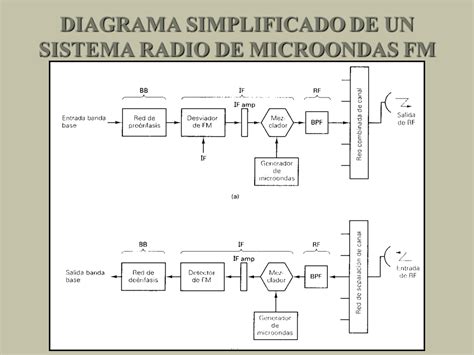

Un sistema de microondas FM típico incluye un transmisor con preénfasis y un modulador de frecuencia, seguido de un mezclador, oscilador de microondas y filtro pasa banda para trasladar la señal a la frecuencia de radiofrecuencia (RF) deseada. Las frecuencias intermedias típicas están entre 60 y 80 MHz, siendo 70 MHz una elección común.

El receptor de microondas FM utiliza una red separadora de canales, un filtro pasa banda, un mezclador AM y un oscilador de microondas para bajar la frecuencia de RF a una frecuencia intermedia (FI), que luego es demodulada.

Los radioenlaces terrestres o de microondas terrestres proporcionan conectividad entre dos sitios en línea de mira (Line-of-Sight, LOS) utilizando frecuencias portadoras superiores a 1 GHz. Las frecuencias comunes incluyen 12 GHz, 18 y 23 GHz, capaces de conectar localidades entre 1 y 25 kilómetros. Los repetidores intermedios son necesarios para superar la curvatura terrestre y extender el alcance.

Las antenas parabólicas son las más utilizadas en enlaces de radio por microondas, con diámetros típicos de unos 3 metros. Su ubicación elevada es crucial para maximizar la separación entre antenas y superar obstáculos.

Los enlaces de microondas se emplean frecuentemente para conectar edificios, ofreciendo una alternativa rentable y práctica a la instalación de cableado.

Los servoaccionamientos y servoamplificadores son tipos especializados de amplificadores de potencia utilizados en sistemas de control de movimiento para regular la tensión y corriente suministradas a los servomotores. Están diseñados para alto rendimiento en sistemas dinámicos y ofrecen control exhaustivo de parámetros de motor, pudiendo ser programados mediante interfaces gráficas o informáticas.
