La soldadura es un proceso fundamental en diversas industrias y tareas de reparación. Para lograr uniones fuertes y duraderas, es esencial contar con los materiales adecuados. Entre ellos, las pastas de soldadura, también conocidas como estaño en pasta o cremas de soldadura, juegan un papel crucial.
Los polvos metálicos están diseñados generalmente para la fabricación de pastas o cremas de soldadura. A primera vista, la pasta de soldadura puede parecer una simple masilla grisácea que viene en un bote o una jeringuilla, pero en su interior hay mucha más ciencia de la que imaginas.
Composición de la Pasta de Soldar
La pasta de soldadura es una mezcla heterogénea que consta de dos componentes principales:
- Polvos metálicos: Estos polvos están diseñados generalmente para la fabricación de pastas o cremas de soldadura. Los polvos cuya granulometría es superior o igual a 75 micras se utilizan para la fabricación de pastas de estañado o de soldadura. Por otro lado, los polvos cuya granulometría es inferior a 75 micras se utilizan para la fabricación de cremas de soldadura.
- Flux (o fundente): Es un gel viscoso cuya misión es triple. Primero, actúa como un agente de limpieza química, eliminando la oxidación de las superficies metálicas para que la soldadura se adhiera correctamente. Segundo, sirve como vehículo para suspender las esferas de metal y darle esa consistencia de pasta. El fundente es dedicado a la aplicación deseada en el caso de las cremas, al contrario que las pastas que poseen un fundente universal muy activo.

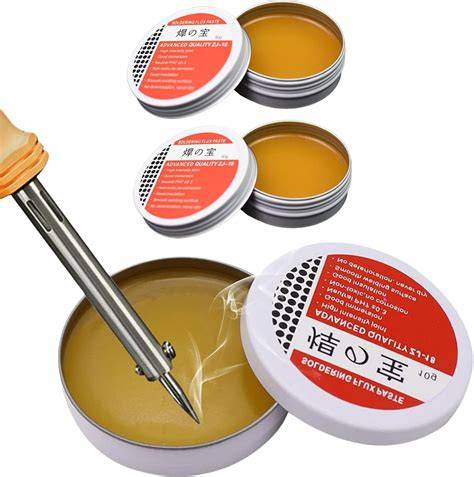

Tipos de Pasta de Soldar y Sus Aplicaciones
Existen diferentes tipos de pastas de soldadura, cada una diseñada para aplicaciones específicas:
- Pastas de estañado y de soldadura: Se utilizan en el contexto de una operación de soldadura que necesita un fundente decapante activo, seguida de una limpieza después de la soldadura para eliminar los residuos corrosivos. Las pastas de estañado están diseñadas para aplicarse por inmersión, en baños, con pincel o con ayuda de jeringas equipadas con agujas de gran diámetro. A continuación, caliente en el horno o con un soplete según el proceso para fundir la aleación.
- Cremas de soldadura: Están destinadas a la soldadura más precisa de piezas que no necesitan un decapado demasiado activo. Efectivamente, la selección de polvos y la calidad del decapante permiten un uso más minucioso en un proceso perfectamente controlado. Con respecto a las cremas de soldadura, el depósito puede efectuarse mediante dosificación manual o automática, con jeringa o por distribución de la crema a través de una pantalla de serigrafía.
La principal aplicación del estaño en pasta es la soldadura de componentes de montaje superficial (SMD o Surface Mount Devices). Su uso es fundamental en reparaciones de portátiles, consolas, móviles y cualquier dispositivo con electrónica densa. También se utilizan en fontanería y mecánica.
Tabla de Aleaciones Más Utilizadas
La siguiente tabla muestra las aleaciones más utilizadas en el sector de la soldadura blanda:
| Aleación | Punto de Fusión (aprox.) | Aplicaciones Comunes |
|---|---|---|
| Estaño-Plomo (Sn60Pb40) | 183-190 °C | Electrónica antigua, reparaciones generales |
| Estaño-Plata-Cobre (Sn96.5Ag3.0Cu0.5) | 217-220 °C | Electrónica sin plomo (RoHS), SMD |
| Estaño-Bismuto (Sn42Bi58) | 138 °C | Componentes sensibles al calor |
| Estaño-Cobre (Sn99.3Cu0.7) | 227 °C | Aplicaciones generales sin plomo |
Cómo Utilizar la Pasta de Soldar
Usar estaño en pasta por primera vez puede imponer un poco, pero el proceso es bastante lógico. Sigue estos pasos para una aplicación exitosa:
1. Preparación y Limpieza
La limpieza es el 90% del éxito en una buena soldadura. Usa alcohol isopropílico y un cepillo o bastoncillo para limpiar a fondo los pads de la placa donde vas a soldar.
2. Aplicación de la Pasta
Con la superficie lista, toca aplicar el estaño. Si eres un profesional con producción en masa, usarías una plantilla o esténcil. Aplica una cantidad minúscula de pasta sobre cada pad.
3. Colocación del Componente
Con la pasta en su sitio, coge unas pinzas finas y coloca con cuidado el componente SMD sobre los pads. Presiona muy suavemente para que se asiente bien.
4. Aplicación de Calor
Ahora toca derretir el metal. Para ello, necesitas aplicar calor de forma controlada. La herramienta ideal es una estación de aire caliente, ya que calienta toda la zona de manera uniforme para un correcto reflujo del estaño. Ajusta la temperatura y el flujo de aire según las especificaciones de tu estaño en pasta (normalmente entre 220ºC y 250ºC para aleaciones sin plomo). Dirige el aire caliente sobre el componente de manera uniforme, moviendo la boquilla en círculos. Verás cómo la pasta gris mate se transforma de repente en una plata líquida y brillante. En ese momento, las esferas de metal se han fundido, creando la unión.
5. Limpieza Post-Soldadura
Una vez enfriada la soldadura, es crucial limpiar los restos de flux con alcohol isopropílico.
Tutorial básico de soldadura SMD | NIVEL 1 | LCSC
Consejos y Consideraciones Importantes
- Ventilación: El humo que se produce al calentar el flux no es bueno para tus pulmones. Asegúrate de trabajar en un área bien ventilada.
- Almacenamiento: El estaño en pasta tiene fecha de caducidad y es sensible a la temperatura. Guárdalo siempre en la nevera (¡no en el congelador!) para alargar su vida útil. Si no se refrigera, el flux se degrada rápidamente, pierde sus propiedades químicas y se separa de las esferas de metal. Esto hace que la pasta sea difícil de aplicar, pierda adherencia y resulte en soldaduras de muy mala calidad. Asegúrese de almacenar el polvo en un lugar fresco y seco.
- Tipos de Aleación: Hoy en día, la mayoría del estaño es sin plomo, cumpliendo con la directiva europea RoHS. Estas aleaciones necesitan un poco más de temperatura para fundir que las antiguas con plomo. Tenlo en cuenta al configurar tu estación de aire caliente.
- Uso de Multímetro: Antes de lanzarte a desoldar y resoldar, tienes que estar seguro de dónde está el fallo. Y para eso, tu mejor amigo es el multímetro. Aprender cómo usar un multímetro es fundamental. Te permite comprobar la continuidad de una pista para ver si está rota, medir voltajes en distintos puntos del circuito para ver si llega alimentación o revisar la resistencia de un componente. Con unas simples mediciones, puedes confirmar si un componente está mal o si una conexión necesita ser rehecha con estaño en pasta.
Diferencia entre Soldar Metal y Plástico
Es una pregunta curiosa que a veces surge. Aunque usemos la palabra «soldar» en ambos casos, el proceso es totalmente diferente. La soldadura de metal con pasta implica la fusión de una aleación metálica. En cambio, el proceso de como soldar plástico se parece más a una soldadura por fusión. Consiste en calentar tanto las piezas de plástico que quieres unir como una varilla de aporte del mismo tipo de plástico hasta que se funden y se mezclan. No hay una aleación metálica de por medio.
