Montar correctamente una estructura metálica para panel sándwich es una de las fases más importantes en cualquier cubierta o cerramiento. Los paneles sándwich son ampliamente utilizados en la construcción de techos y paredes debido a su alta resistencia y propiedades aislantes; sin embargo, de poco sirve elegir un buen panel si la base sobre la que se apoya no está bien calculada, nivelada y fijada. Una buena estructura para los paneles sándwich es vital para asegurar su robustez en la construcción y garantizar su durabilidad.
1. Diseño y planificación del proyecto
Antes de comenzar, es fundamental que realices un diseño detallado del techo y planifiques la disposición de los paneles sándwich. Calcula las dimensiones del techo y determina la cantidad de paneles necesarios para cubrir el área. Una buena planificación es crucial para el éxito del proyecto. Un plano claro te permite ver el conjunto y confirmar que tienes materiales y herramientas antes del montaje. Revisa también cargas, puntos de apoyo y anclajes, y confirma el cumplimiento de las normas locales de seguridad.
2. Selección de materiales y estructura de soporte
Para crear una estructura para el techo de panel sándwich existen dos opciones: hacerla tú mismo o utilizar una estructura prediseñada. El panel sándwich sobre estructura metálica se instala de forma muy frecuente dada su versatilidad, su ligereza y su facilidad de colocación. La estructura metálica es el conjunto de perfiles que sirve de base para instalar panel sándwich. Los perfiles más habituales suelen ser tubos estructurales, perfiles en C, perfiles en Z, IPN, IPE o tubos rectangulares.
Conexiones PERNADAS vs SOLDADAS | La batalla definitiva | ¿Cuál debería UTILIZAR?
Tipos de estructuras metálicas comunes:
- Hierro: En aplicaciones industriales y comerciales, se suele optar por una estructura de hierro para panel sándwich, debido a su robustez y a su facilidad de montaje mediante soldadura y fijaciones.
- Aluminio: La estructura de aluminio es una alternativa ideal cuando se busca reducir el peso total de la instalación, además de ofrecer una excelente resistencia a la corrosión.
- Acero galvanizado: Este material es altamente beneficioso, ya que posibilita personalizar al máximo las medidas y el aspecto de la estructura.
3. Paso a paso para el montaje de la estructura
El montaje de la estructura para panel sándwich comienza cuando el diseño está cerrado y el tipo de entramado ya está definido. A partir de ahí, sigue un orden de trabajo que garantice estabilidad y buen acabado.
- Preparación del terreno y cimentación: Limpia y nivela el suelo. La cimentación debe ser sólida, preferiblemente de hormigón, para garantizar la estabilidad.
- Montaje de la estructura principal: Une columnas y vigas para panel sándwich con tornillos autoperforantes y comprueba con el nivel cada pieza; la precisión inicial asegura la estabilidad final.

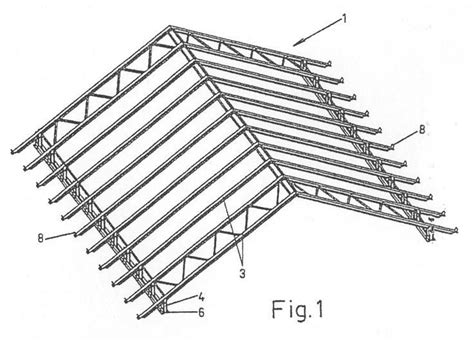

- Instalación de las correas de soporte: Las correas metálicas proporcionan soporte adicional para los paneles sándwich. Atornilla o suelda las correas transversales que enlazan las vigas y dan apoyo directo a los paneles.
4. Consideraciones técnicas clave
La distancia entre las correas debe ser de entre 1 y 1,5 metros, dependiendo del tipo de panel y las cargas esperadas. Si la separación es excesiva, aparecen vibraciones, ruidos y deformaciones. Al instalar paneles sándwich en un tejado, da a la estructura la pendiente mínima necesaria para evacuar el agua. La recomendación general es inclinar la cubierta al menos un 5 %, lo que favorece el drenaje y evita charcos que puedan causar filtraciones o sobrecargas.
| Elemento | Recomendación técnica |
|---|---|
| Pendiente mínima | 5% para evacuación de agua |
| Distancia entre apoyos | 1,0 a 1,5 metros |
| Fijación | Mínimo 3 puntos por apoyo |
| Penetración tornillería | Al menos 30-40 mm en el soporte |
5. Instalación de los paneles y acabados

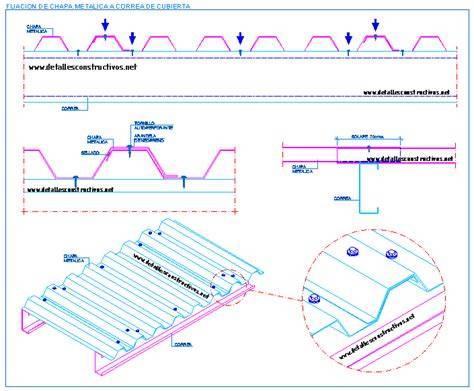

Los paneles se colocan en el sentido perpendicular al apoyo, y deben ser fijados mecánicamente en tres apoyos. Después de cada atornillado, es aconsejable limpiar con cuidado las virutas sobrantes para evitar futuras oxidaciones. Una vez que los paneles sándwich estén correctamente instalados, se deben añadir acabados adicionales, como remates en los bordes, canalones para el drenaje del agua de lluvia y revestimientos exteriores si se desea. Aplica sellador de silicona en las juntas visibles para impedir filtraciones de agua o de aire.
