Capacitor Cerámico de Lenteja: Características y Aplicaciones Clave

En el intrincado mundo de la electrónica moderna, los capacitores desempeñan un papel fundamental para garantizar un funcionamiento estable y eficiente de los circuitos. Un capacitor es un componente electrónico que almacena energía eléctrica en un campo eléctrico y se utiliza en una amplia variedad de aplicaciones, desde suavizar señales eléctricas hasta almacenar energía temporalmente.

La capacidad de un capacitor para almacenar carga eléctrica se mide en faradios (F). La mayoría de los capacitores, especialmente los cerámicos, tienen sus valores de capacitancia impresos directamente en el cuerpo o utilizan un código numérico para indicarla. En los casos en que el valor no es claramente visible, se necesita un medidor de capacitancia.

¿Qué es un Capacitor Cerámico?

El capacitor cerámico es uno de los tipos más comunes de capacitores utilizados en la mayoría de los instrumentos eléctricos debido a su alta confiabilidad y bajo costo. Son conocidos por su alta estabilidad, bajo costo y bajas pérdidas. Tienen una alta resistencia de aislamiento, lo que los hace ideales para aplicaciones de alto voltaje. De esta forma, los discos de cerámica o porcelana se utilizan para fabricar condensadores no polarizados y se utilizan en diversas industrias. La baja conductividad de los materiales cerámicos los convierte en excelentes dieléctricos, así como en eficientes defensores de los campos electrostáticos.

Un capacitor cerámico, especialmente un capacitor cerámico multicapa (MLCC), es uno de los componentes eléctricos más comunes en la actualidad. Están recubiertos de resina para montaje de orificio pasante.

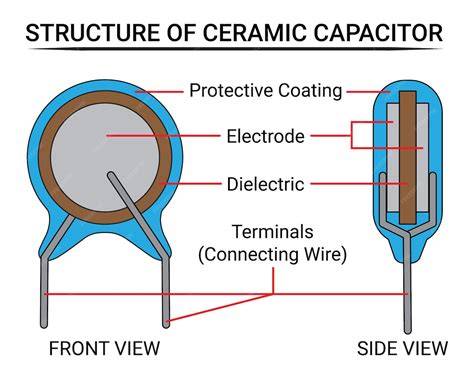

Estructura y Funcionamiento del Capacitor Cerámico

Los capacitores cerámicos son condensadores de valor fijo hechos de material cerámico como dieléctrico. Está formado por dos o más capas de cerámica y una capa de metal que actúan como electrodos. Los cerámicos son compuestos inorgánicos, no metálicos, de óxido cristalino, nitruro o carburo, como el carbono y el silicio. Los condensadores cerámicos están compuestos por gránulos de materiales paraeléctricos o ferroeléctricos, que se combinan con otros materiales para producir el comportamiento deseado.

A altas temperaturas, estas mezclas de polvo se sinterizan en cerámica. Las cerámicas dieléctricas se utilizan para servir como portadores de electrodos metálicos. El tamaño de grano de un polvo cerámico determina el espesor mínimo de la capa dieléctrica. Para capacitores con voltajes más altos, la rigidez dieléctrica del capacitor determina el espesor del dieléctrico. Se aplica una temperatura alta después de la estratificación y el material se sinteriza, dando como resultado un material cerámico con las propiedades deseadas.

Como resultado, se forma un capacitor conectando muchos capacitores más pequeños en paralelo, lo que resulta en un aumento de la capacitancia.

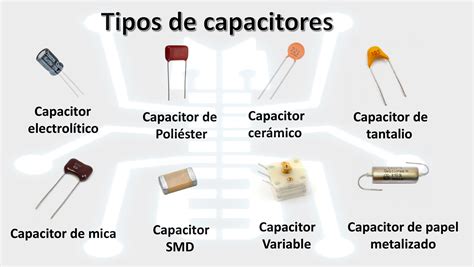

Tipos de Capacitores Cerámicos

• Cerámico de lenteja o de disco: Son los cerámicos más corrientes. Sus valores de capacidad están comprendidos entre 0.5 pF y 47 nF. En ocasiones llevan sus datos impresos en forma de bandas de color. Los discos cerámicos están revestidos por ambos lados con contactos plateados. Los capacitores de disco tienen valores de capacitancia entre 10pF y 100μF con rangos de voltaje que van desde 16V a 15KV. El tipo de disco de condensador cerámico consta de dos discos conductores a cada lado del aislador cerámico. Estas placas están recubiertas de una composición cerámica resistente al agua, a la que se unen los cables.
• Cerámico de tubo: Similares a los de lenteja en sus aplicaciones pero con una forma tubular.
• Capacitores cerámicos multicapa (MLCC): Son bloques rectangulares compuestos por una combinación de componentes paraeléctricos y ferroeléctricos en capas con contactos metálicos y diseñados para montaje en superficie. Más de 500 capas están presentes en los MLCC, con un espesor de capa mínimo de aproximadamente 0,5 micras. Es tecnológicamente posible disminuir el espesor de la capa mientras se incrementa la capacitancia en el mismo volumen. Los capacitores MLCC tienen una capacitancia (C) que usa una fórmula de capacitor de placa con el número de capas aumentado. En la ecuación anterior, ε representa la permitividad dieléctrica; A representa el área de superficie del electrodo; n es el número de capas y d muestra la distancia entre los electrodos.
• Capacitores cerámicos de potencia: Se construyen con formas y tamaños más grandes. Pueden manejar voltajes desde 2 kV hasta 100 kV. Tienen un coeficiente de temperatura más alto.

Características del Capacitor Cerámico de Lenteja

El comportamiento eléctrico y, por lo tanto, las aplicaciones de los materiales cerámicos están determinados por la composición del material cerámico. Los capacitores cerámicos de lenteja son conocidos por su versatilidad y fiabilidad. A diferencia de los capacitores electrolíticos y de tantalio, los capacitores cerámicos se pueden fabricar a partir de una variedad de materiales dieléctricos. Diferentes dieléctricos imparten propiedades muy diferentes a los capacitores. Muchos dieléctricos de capacitores cerámicos se mencionan en las listas de distribuidores, incluidos C0G, NP0, X7R, Y5V, Z5U y muchos más.

Los capacitores cerámicos suelen tener un rango de capacitancia de 10 pF a 0,1 μF. El capacitor cerámico de tres dígitos, 101, 102, 103, etc., indica que se mide en Picofaradios. Sin embargo, cuando el mismo capacitor usa letras en lugar de dígitos, el valor es AB x 10C Picofarad.

Estos capacitores son altamente estables y tienen bajas pérdidas en circuitos resonantes. Debido a su baja pérdida, se pueden utilizar en osciladores y filtros. Sus coeficientes de temperatura estables los hacen adecuados para capacitores de alta tolerancia. Según el voltaje aplicado, los capacitores tienen una cierta capacitancia.

Ventajas y Desventajas

El capacitor cerámico de lenteja ofrece una serie de ventajas que lo hacen un componente muy popular en electrónica:

• Confiabilidad: Son fiables y tienen buenas características de respuesta de frecuencia incluso cuando operan a frecuencias más altas.
• Bajo costo: Los costos son bajos para estos artículos.
• Tamaño y peso: Pesan menos que otros condensadores y están disponibles en una variedad de formas y tamaños.
• Baja ESR y ESL: Tienen baja ESR (resistencia en serie efectiva) y baja ESL (inductancia en serie efectiva) en comparación con otros condensadores. Esto los hace adecuados para aplicaciones de alta frecuencia.
• No polarizados: La mayoría de los capacitores 104 no están polarizados, lo que permite instalarlos en cualquier dirección dentro de un circuito sin afectar su funcionalidad.

Sin embargo, también presentan algunas limitaciones:

• Rango de capacitancia: Con su diseño, no es posible construir capacitores de valores más altos. Hay un valor máximo de capacitancia de 150 µF.
• Voltaje: Los capacitores cerámicos con construcciones similares a las anteriores no están disponibles en voltajes más altos.
• Sensibilidad a la temperatura: Las altas temperaturas pueden afectar negativamente el rendimiento. Para mitigar esto, seleccione capacitores con clasificaciones de temperatura más altas que sean adecuadas para su aplicación. El coeficiente de temperatura de los dieléctricos de clase 2 no es lineal.
• Tolerancia: Los valores de tolerancia de los condensadores cerámicos son más altos.
• Agrietamiento: Se utiliza una serie de condensadores más pequeños en paralelo porque las unidades más grandes se agrietan con la flexión de la placa de circuito impreso.

Polaridad y Otros Parámetros Importantes

La polaridad de un capacitor es una de las consideraciones más importantes cuando se conectan capacitores en un circuito eléctrico. Los condensadores polarizados tienen dos terminales, conocidos como ánodo y cátodo. A diferencia de los capacitores polarizados, los capacitores no polarizados tienen un terminal y, por lo tanto, se pueden usar en cualquier dirección. El dispositivo sin polaridad se refiere a la ausencia de polaridad en el capacitor. Los capacitores cerámicos son, en su mayoría, no polarizados.

Al seleccionar un condensador, hay múltiples factores importantes que deben tenerse en cuenta:

• Capacitancia: Es la cantidad de carga eléctrica que un capacitor puede almacenar. Se mide en faradios (F) y determina la cantidad de energía que puede almacenar el capacitor.
• Clasificación de voltaje: Es el voltaje máximo que un capacitor puede manejar de manera segura sin romperse. Si se supera dicha tensión, el condensador puede perforarse (quedar cortocircuitado) y/o explotar.
• Tolerancia: Es el grado de precisión con el que se puede esperar que la capacitancia real del capacitor coincida con la capacitancia nominal.
• ESR (Resistencia en serie equivalente): Es la resistencia interna del capacitor y afecta su capacidad para manejar señales de alta frecuencia. Los valores altos de ESR pueden indicar un deterioro o una falla.
• Coeficiente de temperatura: Es el grado en que la capacitancia de un capacitor cambia con la temperatura.
• Tamaño y factor de forma: Pueden afectar su idoneidad para su aplicación.

Lectura de Códigos de Capacitores Cerámicos

Leer capacitores no es tan difícil como parece. Muchos capacitores, especialmente los cerámicos, tienen sus valores de capacitancia impresos directamente en el cuerpo del capacitor. En estos casos, simplemente leerás el valor como está, junto con la unidad. Por ejemplo, un capacitor puede tener la etiqueta "10 µF", lo que significa que tiene una capacitancia de 10 microfaradios.

Algunos capacitores, especialmente los de cerámica, utilizan un código numérico de tres dígitos para indicar su capacitancia, que siempre se expresa en picofaradios (pF). Las dos primeros dígitos indican el número inicial mientras que el tercer dígito representa la cantidad de ceros que es necesario agregar al número inicial para obtener el valor final.

Ejemplo:

A veces, te encontrarás con capacitores que no tienen un valor claramente visible debido al desgaste o a que son muy pequeños para tener una etiqueta. En estos casos, necesitarás un medidor de capacitancia para determinar el valor exacto del capacitor. Este dispositivo te mostrará la capacitancia en la unidad correcta, ahorrándote el trabajo de descifrar códigos.

Para valores mayores de 1uF (como por ejemplo con los electrolíticos de aluminio o de tantalio) generalmente escriben el valor en el cuerpo seguido por la abreviación de microfarad (uF).

Código de Colores en Capacitores Cerámicos

Hemos visto que algunos tipos de condensadores llevan sus datos impresos codificados con unas bandas de color. Esta forma de codificación es muy similar a la empleada en las resistencias, en este caso sabiendo que el valor queda expresado en picofaradios (pF).

• Ejemplo 1: verde-azul-naranja = 56000 pF = 56 nF.
• Ejemplo 2: amarillo-violeta-rojo = 4700 pF = 4.7 nF.

A veces aparece impresa en los condensadores la letra «K» a continuación de las letras; en este caso no se traduce por «kilo», o sea, 1000 sino que significa cerámico si se halla en un condensador de tubo o disco. Detrás de estas letras figura la tensión de trabajo y delante de las mismas el valor de la capacidad indicado con cifras.

Ejemplo: Un condensador marcado con 0,047 J 630 tiene un valor de 47000pF = 47 nF, tolerancia del 5% sobre dicho valor y tensión máxima de trabajo de 630 v.

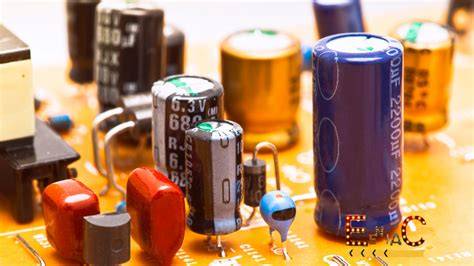

Aplicaciones del Capacitor Cerámico de Lenteja

Los capacitores cerámicos de lenteja son ampliamente utilizados en una variedad de aplicaciones debido a su versatilidad y bajo costo. Son indispensables tanto para ingenieros experimentados como para aficionados entusiastas.

• Filtrado de ruido y desacoplamiento: Se utilizan como capacitores de desacoplamiento para filtrar el ruido de alta frecuencia y como capacitores de suavizado para reducir las ondas de voltaje. Un pequeño condensador colocado cerca del chip actúa como un "vertedero" para ese ruido, desviándolo a tierra antes de que afecte a otros componentes sensibles.
• Circuitos de temporización: Se emplean como capacitores de temporización en circuitos osciladores. Esta precisión es crucial para el funcionamiento sincronizado de varias funciones del sistema, lo que garantiza un rendimiento confiable.
• Acoplamiento de señales: En audio, se usan para dejar pasar la señal de música (AC) entre etapas de un amplificador, bloqueando la componente de DC.
• Fuentes de alimentación: Desempeñan un papel fundamental en la atenuación de las fluctuaciones de voltaje, suavizando eficazmente las fluctuaciones de voltaje, lo que da como resultado una salida de potencia estable y una interferencia electromagnética (EMI) reducida.
• Equipos de audio: Son esenciales para filtrar rangos de frecuencia específicos y mejorar la claridad del sonido.
• Dispositivos IoT y tecnología usable: A medida que proliferan los dispositivos IoT, aumenta la demanda de dispositivos confiables y compactos. La miniaturización de capacitor 104 desempeñará un papel crucial en el desarrollo de dispositivos electrónicos portátiles ligeros y flexibles.
• Motores de CC: Se pueden utilizar como escobillas para motores de CC para reducir el ruido de RF.

Consejos para Trabajar con Capacitores

Trabajar con capacitores puede ser complicado, especialmente si eres nuevo en la electrónica. Aquí tienes algunos consejos prácticos:

1. Familiarízate con las unidades más comunes: Cuanto más practiques, más fácil te resultará recordar las equivalencias entre microfaradios, nanofaradios y picofaradios.
2. Utiliza un medidor de capacitancia cuando tengas dudas: No siempre podrás leer el valor de un capacitor directamente, y en esos casos, un medidor de capacitancia es tu mejor amigo.
3. Presta atención a la polaridad en capacitores electrolíticos: Los capacitores electrolíticos tienen polaridad, lo que significa que tienen un terminal positivo y uno negativo. Si se conecta al revés, el dieléctrico se destruye, pudiendo provocar que el condensador se hinche, libere gas o incluso explote.
4. Considera la tolerancia y el voltaje de trabajo: Además del valor de capacitancia, los capacitores también tienen una tolerancia y un voltaje de trabajo. La tolerancia indica cuánto puede variar la capacitancia real del valor nominal, mientras que el voltaje de trabajo es el máximo voltaje que el capacitor puede soportar sin fallar.
5. Organiza tus capacitores: Con el tiempo, acumularás una gran cantidad de capacitores de diferentes valores. Mantenerlos organizados te ahorrará tiempo cuando necesites encontrar uno específico.
6. Técnicas de soldadura adecuadas: Asegúrese de que las uniones soldadas sean limpias y seguras para mantener la integridad eléctrica. Utilice un soldador con temperatura regulable y limite el tiempo de exposición al calor.
7. Control ambiental: Proteja los capacitores de temperaturas extremas, humedad y ambientes corrosivos.
8. Pruebas periódicas: Pruebe periódicamente los capacitores en circuitos activos para monitorear su estado y rendimiento.
