La correcta evacuación de humos de cocción es fundamental para mantener un ambiente limpio y seguro en la cocina. Para ello, es esencial elegir los materiales y accesorios adecuados que garanticen un sistema eficiente y duradero. En el mercado, se encuentran diversas opciones, desde conductos de PVC hasta tubos de aluminio flexible, cada uno con sus propias características y aplicaciones.
Tipos de conductos para la extracción de humos
Existen diferentes tipos de conductos para la extracción de humos de la campana de la cocina, adaptándose a las necesidades específicas de cada instalación:
Conductos rectangulares de PVC
- Tubo rectangular de PVC: Disponible en diferentes medidas, estos tubos son ideales para la extracción de humos. Su montaje es sencillo, sin necesidad de adhesivos ni siliconas.
- Empalme de unión rectangular: Permite la unión de conductos rectangulares de PVC. Es fácil de montar.
- Remate rectangular para pared: Utilizado para finalizar la instalación del conducto rectangular en la pared. Su instalación es sencilla.
- Abrazadera rectangular: Asegura la fijación de los conductos rectangulares, facilitando su instalación.
Conductos redondos de PVC
- Tubo redondo de PVC: Disponible en diferentes diámetros para la extracción de humos. Su montaje se realiza sin adhesivos ni siliconas.
- Empalme de unión redondo: Facilita la unión de conductos redondos de PVC.
- Codo unión 45º redondo: Permite cambiar la dirección del conducto en un ángulo de 45º. Disponible en PVC de 100 mm de diámetro, con fácil montaje.
- Codo unión 90º redondo: Utilizado para giros de 90º en conductos redondos de PVC. Disponible en diferentes diámetros.
- Adaptador reductor redondo: Adaptador de PVC redondo con reductor de diferentes diámetros, ideal para ajustar el tamaño de los conductos.
- Remate tubo redondo para pared: Remate de pared en PVC para conductos redondos, con fácil instalación.
- Abrazadera redonda: Asegura la fijación de los conductos redondos, facilitando su instalación.
Válvulas y empalmes especiales
- Válvula antirretorno salida humos: Válvula de PVC redonda para evitar el retorno de humos. Disponible en varios diámetros y de fácil instalación.
- Empalme recto de unión mixto: Empalme recto de unión mixto de PVC en diferentes medidas para conductos de extracción de humos. Fácil montaje.
- Codo de unión 90º mixto: Codo de unión a 90º mixto de PVC en diferentes medidas para conductos de extracción de humos. Fácil montaje.
Conductos flexibles
Los conductos flexibles son una solución práctica para instalaciones que requieren mayor adaptabilidad:
- Tubo redondo flexible: Conducto de PVC flexible redondo para salida de vapores. Es ideal para aseos, baños, secadoras, etc. Totalmente compatible y fácil de instalar.
- Codo de unión redondo flexible: Codo de unión redondo, extensible y flexible. Ideal para tubos de salida de vapores de secadoras, aseos y baños. Fácil de instalar.
- Codo de unión rectangular flexible: Codo de unión rectangular, extensible y flexible. Ideal para tubos de salida de vapores de secadoras, aseos y baños. Fácil de instalar.
- Conducto Flexible Aluminio: Tubo redondo de aluminio flexible en diferentes diámetros y extensible hasta 5 metros para extracción de humos de la campana de la cocina.
Consideraciones clave para la elección del tubo de evacuación
La selección del tubo perfecto para su instalación es esencial para el correcto funcionamiento de su estufa o chimenea, la obtención del máximo rendimiento y la seguridad de su hogar. Para ello, se deben tener en cuenta varios factores:
Diámetro del tubo
El diámetro del tubo debe coincidir con la salida de humos de su estufa o chimenea. Los productos galvanizados y vitrificados se encuentran disponibles en varios diámetros, mientras que la gama especial pellet se encuentra disponible en diámetro de 80mm, el diámetro más usual para las estufas de pellet.

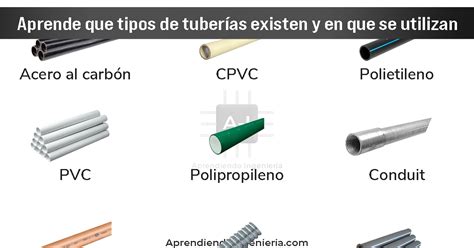

Material del tubo
Cada material posee sus aplicaciones y ventajas, asegurando en todo momento una primera calidad, ya que se trata de productos certificados que han sido sometidos a pruebas y controles de calidad exhaustivos.
- Tubos de acero galvanizado: Tubos de acero recubiertos con una capa de zinc para protegerlos de la corrosión. Son una opción popular para la evacuación de humos en chimeneas y estufas de leña o pellets.
- Tubos vitrificados: Son una solución estética y funcional para la evacuación de humos en chimeneas y estufas.
- Componentes para estufas de pellet: Son componentes esenciales para la salida de humos en estufas y calderas de pellet y biomasa que utilizan pellets como combustible.
Tipo de tubo y combustible
El tipo de tubo a usar también se determinará por el combustible usado en su chimenea o estufa. Se utilizan para evacuar humos y gases de combustión en chimeneas, estufas y calderas.
Recomendaciones de instalación
¿Qué TUBO de EXTRACCIÓN de HUMOS necesita mi CAMPANA DE COCINA?
Para garantizar una instalación segura y eficiente, es importante seguir ciertas recomendaciones:
- La instalación de un terminal T al inicio, en lugar de un codo, facilitará la limpieza. En la parte del terminal que queda hacia abajo se puede colocar una tapa para retirar todo el material que se deposite. Esta acción es muy recomendable en las estufas de pellets.
- Evitar en los primeros metros de la instalación accesorios como codos o reducciones, de este modo, mejorará el tiro de la estufa.
- Lo más habitual es utilizar tubos del mismo diámetro durante toda la instalación, salvo que sea necesario utilizar una reducción.
- El último tubo instalado en el tejado deberá sobresalir más de 1 metro por encima del mismo. Si se encuentra en tejados muy inclinados, esta distancia mínima deberá aumentarse hasta 2,5 metros.
- La tubería debe instalarse en el sentido correcto de los humos tal y como indica la etiqueta del producto.
- La unión entre las piezas se realiza mediante un sistema de unión machihembrado simple, en el que la parte hembra debe quedar en la parte superior.
- Cada 2 metros de instalación es necesario acoplar una abrazadera de pared para fijar y asegurar la instalación correctamente.
- El conducto debe tener una altura no inferior a 4 metros y debe sobrepasar como mínimo 1 metro la altura máxima del propio edificio, árboles y otros obstáculos circundantes en un radio mínimo de 10 metros. Dicha instalación debe rematarse con un terminal o sombrerete.
- En las instalaciones superiores a los 4 metros, en el primer tramo se recomienda colocar un tubo con llave o palometa el cual nos permite regular el tiro.
- Cuando necesite realizar ángulos o codos en el conducto, evite los tramos horizontales o en dirección descendente.
- Debe asegurarse de que la estufa tenga tiro suficiente para que el fuego se mantenga vivo.

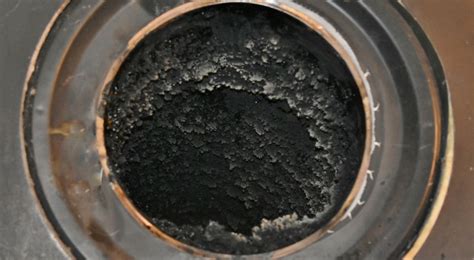

- Antes del inicio de cada temporada, se aconseja limpiar la instalación para eliminar los restos de hollín que se hayan podido acumular.
- En el caso en el que se introduzca una chimenea metálica por el interior de una chimenea de obra, la chimenea metálica deberá sobrepasar la altura de la chimenea de obra sobresaliendo por la parte superior.
- En la tubería inoxidable, es necesario asegurar las uniones entre las piezas mediante abrazaderas de unión.
Mantenimiento y precauciones
El mantenimiento de estufas es crucial para garantizar su correcto funcionamiento, seguridad y eficiencia energética. La condensación se forma dentro del conducto cuando la temperatura del humo se aproxima a 100ºC. A esta temperatura el vapor ocasionado por el humo se mezcla con el hollín, deslizándose hacia abajo, a lo largo de las paredes del tubo.
Certificaciones y garantía de calidad
La calidad de los productos para la evacuación de humos está respaldada por diversas certificaciones:
- Marcado CE: El marcado CE de un producto simboliza la conformidad con todos los requisitos comunitarios impuestos. En cumplimiento del Reglamento de Productos de Construcción (UE) 305/2011 del Parlamento Europeo y del Consejo de 9 de marzo de 2.011, el organismo notificado KIWA Cermet Italia SpA, emite certificados de conformidad.
- Certificado de Producto: El mercado único de la Unión Europea ha desarrollado la armonización técnica estableciendo unos requisitos legales comunes para cada tipo de material. Se fabrican productos certificados por el organismo KIWA Cermet Italia SpA, cumpliendo con los requisitos de calidad, en base a ensayos, inspección de procesos de fabricación y pruebas realizadas con rigor técnico.
- AENOR: La calidad de los procesos productivos está avalada por el sello de AENOR. Desde el año 2.001, se cumplen con todos los requisitos necesarios conforme a la Norma UNE - EN ISO 9001:2008, para la producción de tubería y accesorios para evacuación de humos y gases, así como para la comercialización de estufas y sus accesorios.
- IQNET: En un mercado cada vez más globalizado, la calidad es un factor estratégico imprescindible. Los servicios están garantizados por el prestigioso sello internacional IQNET “Certified Management System”. Se implementa y mantiene el sistema de Gestión de Calidad (Quality Management System) y cumple con los requerimientos conforme a la Norma ISO 9001:2008.
- TEST V2: Se ha superado las pruebas del Test V2 de resistencia a la corrosión. El esmalte vitrificado confiere una excepcional resistencia a la corrosión por condensación del combustible.
