Los ladrillos de barro cocido han sido un elemento fundamental en la construcción desde tiempos inmemoriales, evolucionando desde simples bloques secados al sol hasta las piezas resistentes y duraderas que conocemos hoy. La fabricación de ladrillos de cerámica roja consta de varias etapas, entre las cuales el secado y la cocción son cruciales para la calidad del producto final y la eficiencia energética del proceso.

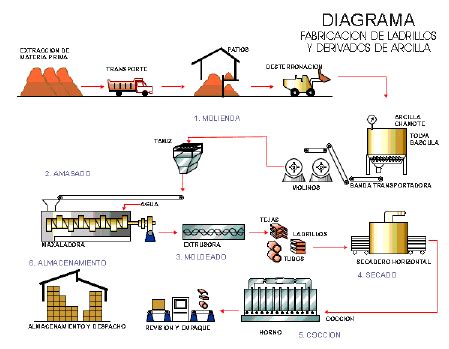

El proceso de fabricación de los ladrillos de cerámica roja de manera general consta de 5 etapas: Extracción de las materias primas, preparación de las pastas cerámicas, moldeado, secado y cocción. En todas se hace necesario el debido control de la calidad de los procesos. Es indudable que el cumplimiento de las normas establecidas para cada una de las etapas de fabricación es importante para lograr tanto la eficiencia de estas como la calidad del producto final.
Historia y Evolución de la Fabricación de Ladrillos
Los ladrillos más antiguos se remontan a alrededor del 7500 a.C. en el área de Jericó, donde se encontraron ladrillos de barro secados al sol. Estas primeras técnicas reflejan la ingeniosidad de las civilizaciones antiguas que, utilizando los recursos naturales disponibles, crearon materiales de construcción duraderos.
La historia del ladrillo se remonta a las primeras civilizaciones, donde el barro, moldeado y secado al sol, se convirtió en uno de los materiales de construcción más accesibles y versátiles. Con el descubrimiento de la cocción, la resistencia y durabilidad del barro se multiplicaron, dando lugar a estructuras más sólidas y perdurables. El ladrillo de barro cocido artesanal es heredero directo de esta tradición milenaria, manteniendo procesos que, en esencia, han cambiado poco a lo largo del tiempo.
Materiales Utilizados en la Fabricación Tradicional de Ladrillos
El barro y la arcilla son los materiales primarios utilizados en la fabricación de ladrillos tradicionales. La composición de la arcilla es crucial, ya que afecta la plasticidad, la facilidad de moldeado y la resistencia del ladrillo terminado.
- Barro: Una mezcla de agua, arcilla y arena, el barro es fácil de moldear y seca rápidamente al sol.
- Arcilla: Contiene minerales como caolinita, ilita y montmorillonita, que proporcionan las propiedades necesarias para un ladrillo fuerte y duradero. Las partículas materiales de la arcilla son capaces de absorber hasta el 70% de peso de agua, lo que la convierte en un material básico para el ladrillo, ya que al humedecerse se vuelve fácil de manejar y moldear.
Para mejorar las propiedades del ladrillo, a menudo se añadían aditivos naturales como paja, hierba y estiércol.
- Paja: Añadida para reducir el peso del ladrillo y evitar grietas durante el secado.
- Hierba y Estiércol: Mejoran la cohesión y actúan como desgrasantes, mejorando la manejabilidad del barro.
Técnicas Tradicionales de Fabricación de Ladrillos
El proceso de fabricación artesanal comienza con la selección y preparación de la arcilla, que a menudo se extrae de canteras cercanas a la fábrica. Esta arcilla se limpia, se mezcla con agua para obtener la plasticidad adecuada. El amasado tradicionalmente se realizaba con los pies, aunque hoy en día se utilizan medios mecánicos suaves que respeten la esencia del proceso.
Una vez que la mezcla de barro alcanza la consistencia idónea, se procede al moldeo manual. Los artesanos toman una porción de barro y la introducen en un molde de madera. Con habilidad, se retira el exceso de barro con una regla de madera, asegurando que la pieza tenga la forma y dimensiones deseadas. Cada ladrillo es moldeado individualmente, lo que confiere a cada pieza pequeñas variaciones y una textura única.
Las Etapas Claves: Secado y Cocción
Existen dos etapas claves que se enmarcan en los denominados "Procesos térmicos" que influyen significativamente en la eficiencia energética de la fabricación de los productos cerámicos en general, que son las de secado y cocción. Si bien la cocción está considerada como la parte más importante del proceso de fabricación de los productos cerámicos, el proceso de secado es de fundamental importancia.
El Proceso de Secado
Durante la etapa de secado se producen diversas transformaciones de las dimensiones y características físicas de las piezas, las que de no transcurrir dentro de ciertas condiciones, producen defectos irreversibles tales como asuras y deformaciones. Razón por la cual es necesario optimizar en lo posible la calidad de esta etapa.
El agua contenida en el cuerpo cerámico puede encontrarse de las siguientes maneras:
- Agua intersticial.
- Agua higroscópica.
- Agua de cristalización y/o composición.
El agua intersticial es la que se encuentra entre las partículas de arcilla, débilmente adheridas a las mismas y con posibilidades de migración desde el interior del cuerpo hacia su superficie, por efecto de un gradiente de humedad en el cuerpo. Esta agua es eliminada del cuerpo desde su superficie, por efecto de su disolución en el aire circulante a su alrededor; es decir, que la velocidad de secado está controlada en primera instancia, por las condiciones de humedad del aire de secado.
El agua residual en las piezas cerámicas dependerá de factores como:
- Naturaleza de las arcillas.
- Temperatura del sistema.
- Tiempo de secado.
Tras el moldeo, los ladrillos se colocan en zonas de secado al aire libre, protegidos del sol directo y la lluvia. Esta etapa es crucial y puede durar varias semanas o incluso más de un mes, dependiendo de las condiciones climáticas. Un secado lento y uniforme es fundamental para evitar que los ladrillos se agrieten o deformen antes de la cocción.
Los suelos para hacer ladrillos deben ser arcillo-arenosos con un contenido de arena del 25 - 30% con respecto al material arcilloso. Si el suelo no contiene ese porcentaje de arena, se le puede añadir directamente para mejorar sus propiedades. A este tamaño de partícula se le suele llamar desgrasantes; son los encargados de disminuir la plasticidad de las arcillas y su retracción al secado, ya que no retienen el agua al disminuir las retracciones bruscas de la masa, que conducen al agrietamiento de los elementos. Otras de sus funciones es la de incrementar la resistencia de las piezas y los mismos deben ser añadidos finamente molidos para no quitar homogeneidad a las pastas.
Influencia del Carbonato de Calcio en el Secado

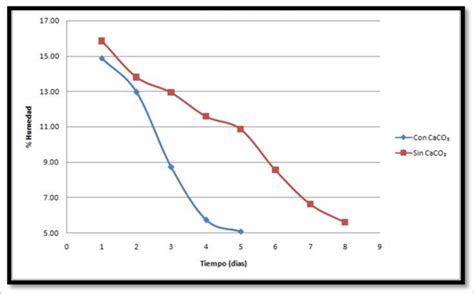

El trabajo de Dania Betancourt, Yosvany Díaz y Fernando Martirena demostró que la adición de un 2% de CaCO3 a la pasta arcillosa disminuye el tiempo de secado en un 35% con respecto a los ladrillos elaborados sin adición. Este efecto se debe a que la adición de materias primas no plásticas como el CaCO3 en las pastas cerámicas mejora el conformado y cambia la estructura de los capilares hacia la formación de poros de mayor longitud y conectividad, facilitando el secado y la eliminación del agua de composición durante el precalentamiento en la etapa de cocción de los ladrillos, lo cual propicia una posible disminución del consumo energético.
Los ladrillos con una adición del 2% de CaCO3 muestran un ligero incremento de la relación de vacíos (0.62), en comparación con las muestras sin la adición (0.56). Esto manifiesta un aumento de la porosidad en las piezas elaboradas con adición de CaCO3. Este incremento de porosidad facilita el flujo de humedad desde el interior hacia el exterior, lo que acelera el proceso de secado.
Secado automatizado en Ladrillos LARK
El Proceso de Cocción
La etapa final es la cocción, que tradicionalmente se realiza en hornos artesanales tipo árabe. Este horno, de diseño sencillo, se alimenta con leña u otros combustibles orgánicos. La cocción a altas temperaturas transforma químicamente la arcilla, confiriendo al ladrillo su dureza, resistencia y color característico. Las variaciones de temperatura dentro del horno artesanal resultan en diferentes tonalidades en los ladrillos, añadiendo un atractivo estético particular a las construcciones.
La cocción se realiza en hornos de túnel de hasta 120m de longitud donde la temperatura de cocción oscila entre 900ºC y 1000ºC. En el interior del horno la temperatura varía de forma continua y uniforme.
Sistema de Disparo y Factores Influyentes
Para llevar a cabo razonablemente la cocción de varios productos refractarios, se debe determinar de antemano el sistema de cocción de cada producto, que incluye:
- La temperatura más alta de cocción.
- La tasa de calentamiento en cada etapa.
- El tiempo de mantenimiento a la temperatura más alta.
- La tasa de enfriamiento del producto bajo enfriamiento.
- La naturaleza de la atmósfera en el horno en las etapas antes mencionadas.
La temperatura de cocción de los productos refractarios depende principalmente de:
- La naturaleza de las materias primas utilizadas: El punto de fusión de la fase mineral principal de la materia prima, la temperatura eutéctica inferior y la cantidad entre las fases minerales están directamente relacionados con la temperatura de cocción. La temperatura de cocción de referencia para los productos refractarios es aproximadamente 0,8 veces el punto de fusión de la fase mineral principal.
- La pureza de las materias primas: Para el mismo material, cuanto mayor sea la pureza de las materias primas, mayor será la temperatura de cocción.
- El tamaño de partícula del polvo fino de las materias primas: Cuanto mayor sea el grado de dispersión, mayor será el área superficial específica, mayor será la energía libre superficial y mayor será el poder de sinterización. Por lo tanto, el polvo fino puede promover la sinterización y reducir la temperatura de sinterización.
Cuando se cuece el producto refractario, la tasa de aumento (caída) de temperatura permitida durante el proceso de calentamiento y enfriamiento y el tiempo de mantenimiento necesario dependen de:
- La tensión interna generada durante los cambios físicos y químicos en el producto durante el calentamiento y el enfriamiento.
- La temperatura y el tiempo necesarios para completar este cambio físico y químico.
- El estrés causado por el gradiente de temperatura, la expansión térmica y la contracción en frío del refractario durante el proceso de cocción.
Atmósfera en el Horno
La atmósfera en el horno durante la cocción incluye atmósfera oxidante, atmósfera neutra, atmósfera reductora, atmósfera inerte, etc., que deben controlarse de acuerdo con los requisitos de sinterización. La atmósfera en el horno durante la cocción afectará los cambios químicos del producto durante el proceso de cocción. Por ejemplo, cocer ladrillos de arcilla en una atmósfera oxidante puede convertir el FeO del producto en Fe2O3, lo que es beneficioso para mejorar la refractariedad de los productos de arcilla y la materia orgánica de los ladrillos para quemarse y volatilizarse.
El sistema de cocción de los productos refractarios no solo está relacionado con la variedad, la forma y el tamaño de los productos refractarios, sino que también está estrechamente relacionado con el tipo de equipo de cocción. Un sistema de cocción inadecuado aumentará la tasa de rechazo y reducirá la calidad de los productos. El sistema de disparo adecuado se basa en la orientación teórica y la experiencia práctica.
Influencia del Carbonato de Calcio en la Cocción
El estudio de Betancourt, Díaz y Martirena reveló que la adición de un 2% de CaCO3 provoca una disminución del consumo de combustible del 27% con respecto a quemas anteriores realizadas sin la adición de este fundente, debido a la reducción del tiempo de cocción en los hornos. Este efecto se atribuye a las modificaciones de las reacciones que se producen en las arcillas durante el tratamiento térmico por la presencia del mineral calcita, que permite que la sinterización ocurra a temperaturas más bajas en las arcillas estudiadas, mejorando la resistencia a compresión de los ladrillos a temperaturas cercanas a los 900°C y tiempos de sinterización de 1-3 horas.
El carbonato de calcio finamente molido actúa dadas sus características físicas y granulométricas como un desgrasante natural que interviene parcialmente en las reacciones que ocurren dentro de los ladrillos, regula en una primera fase el tiempo de secado y posteriormente acelera las reacciones que ocurren durante la cocción.
Características y Usos de los Ladrillos de Barro Cocido
Las características distintivas de los ladrillos de barro cocido hechos a mano son numerosas. Presentan bordes irregulares, texturas singulares y una gama de colores cálidos que varían según la composición de la arcilla y el proceso de cocción. Estas imperfecciones controladas son, paradójicamente, las que les otorgan su belleza y autenticidad. Además de su atractivo estético, poseen buenas propiedades de aislamiento térmico y acústico, contribuyen a la regulación de la humedad en los interiores y son notablemente duraderos y resistentes al paso del tiempo.
El uso de ladrillos de barro cocido artesanales abarca una amplia gama de aplicaciones. Son ideales para la construcción de muros portantes y divisorios, fachadas que buscan un acabado rústico y atemporal, revestimientos interiores que aportan calidez y textura, así como en la creación de pavimentos y elementos decorativos. Su versatilidad los hace adecuados tanto para proyectos de restauración de edificios históricos, donde se busca mantener la estética original, como para nuevas construcciones que desean incorporar materiales naturales y sostenibles con un fuerte carácter.
Ventajas y Desafíos
Entre las ventajas de optar por ladrillos hechos a mano se encuentran su valor estético y la personalidad que confieren a las edificaciones. Son un material ecológico y sostenible, fabricado con recursos naturales y procesos de bajo impacto ambiental en comparación con la producción industrial a gran escala. Su durabilidad asegura una larga vida útil a las construcciones, reduciendo la necesidad de mantenimiento y reemplazo a largo plazo.
Sin embargo, también existen algunas consideraciones. La producción artesanal puede resultar en variaciones dimensionales entre las piezas, lo que requiere una mayor destreza durante la colocación. El costo por unidad puede ser superior al de los ladrillos industriales debido al proceso manual y los tiempos de producción.
La Salida del Horno y Almacenaje
La salida del horno es el proceso de sacar el producto cocido del horno después de enfriarlo o descargarlo del carro del horno. La calidad de la salida del horno tiene un impacto directo en la calidad del producto terminado.
Cuando el producto se ha cocido y es resistente y llena las exigencias de calidad, se coloca en formaciones de paquetes sobre los denominados «pallets» que hacen fácil su traslado de un lugar a otro. Antes del embalaje, se procede a la formación de paquetes sobre pallets, lo cual permitirá facilitar su transporte con carretillas.
