La cocción es un paso fundamental en la elaboración de piezas cerámicas, transformando el barro crudo en un objeto duradero y funcional. Sin embargo, no existe una única curva de cocción "correcta", ya que cada ceramista debe ajustarla según las características específicas de su horno, materiales y objetivos. Este artículo explora los principios básicos y avanzados de las curvas de cocción, con un enfoque particular en las temperaturas de alrededor de 980 °C, ofreciendo una base sólida para ceramistas de todos los niveles.
¿Por qué es crucial la cocción de la cerámica?
La cerámica es, por definición, barro cocido. Por lo tanto, la cocción es siempre necesaria para transformar el barro en un material cerámico resistente. Existen diferentes tipos de arcillas con las que podemos trabajar, como barro rojo, terracota, loza, arcillas refractarias, gres o porcelana. Para poder cocer una pieza de arcilla, esta debe estar hecha con una arcilla apropiada que permita su posterior cocción. Es recomendable utilizar arcillas comerciales hechas por ceramistas o compradas en lugares profesionales, ya que los materiales cerámicos suelen indicar en sus propios envases el rango de temperatura al que deben ser cocidos.
Preparación de las piezas para la cocción
Antes de introducir las piezas en el horno, es fundamental asegurarse de que cumplan ciertos requisitos para evitar problemas:
- Piezas huecas: Nuestras piezas deben estar huecas. Una pieza maciza tiene la posibilidad de albergar burbujas de aire que podrían provocar explosiones durante la cocción.
- Completamente secas: Las piezas han de entrar al horno completamente secas. Si cocemos una pieza húmeda, estallará, con el consiguiente riesgo de dañar nuestro horno e incluso las piezas con las que comparta hornada. Si hay dudas sobre la sequedad, especialmente en invierno cuando el frío puede confundirse con humedad, un truco es calentarlas (por ejemplo, aproximándolas a una estufa) y luego apoyarlas en una superficie sin poro (un cristal, una tabla de formica). Si al levantarlas han dejado agua, es que NO están secas. En su defecto, podemos hacer una "templa" al inicio de la cocción, un calentamiento inicial muy lento.
Tipos de cocciones cerámicas
Existen diferentes tipos de cocciones en el proceso cerámico, cada una con un propósito específico:
- Cocción de Bizcocho (primera cocción): Es la primera cocción de una pieza cerámica. Se realiza a baja temperatura, alrededor de los 1000 °C, independientemente de si la pasta es de alta o baja temperatura. El objetivo es endurecer la pieza y hacerla porosa para que absorba el esmalte.
- Monococción: Consiste en hacer una única cocción a nuestra pieza cerámica, fusionando el cuerpo y el esmalte en un solo proceso. Existen esmaltes comerciales para monococción que ofrecen buenos resultados decorativos.
- Cocción Final (segunda cocción): Realizamos esta cocción a la temperatura final de nuestra pasta. Si trabajamos con una arcilla de baja temperatura, coceremos entre 1000 °C y 1050 °C. Para esmaltes que maduran a 1046 °C, una meseta final de 10 a 15 minutos a esa temperatura es crucial. La subida de temperatura podría ser hasta 600 °C en unas 4 horas y en unas 3 horas hasta la temperatura deseada de 1046 °C.
- Tercera Cocción: Es la cocción que se realiza cuando se aplican lustres, grasas o calcas cerámicas, generalmente a temperaturas más bajas.
¿Se puede cocer arcilla natural en un horno eléctrico casero?
Etapas de una curva de cocción típica
El proceso de cocción implica una serie de transformaciones químicas y físicas en la arcilla, que deben ser controladas cuidadosamente a través de la curva de temperatura:
1. Calentamiento Inicial (Templa)
El calentamiento inicial se utiliza con frecuencia en quemas que incluyen piezas crudas para garantizar que estén completamente secas antes de aumentar la temperatura de manera más rápida e intensa. La duración de este proceso varía ampliamente, desde una a dos horas hasta mucho más tiempo en ciertas producciones.
2. Fases Críticas de Transformación
- 450 °C - 600 °C: En este rango, el caolín se transforma en metacaolín y se elimina el agua química presente en la arcilla. También se produce la eliminación de materias orgánicas y la transformación alotrópica del cuarzo. Es una etapa crítica donde un calentamiento demasiado rápido puede causar roturas. Se recomienda una subida lenta y gradual, de unos 100 °C por hora hasta los 650 °C. Las recomendaciones del proveedor de una tierra de gres (GSA) preconizan cocer a 50 °C por hora entre 450 °C y 600 °C, lo que corresponde a un palier en esta zona para facilitar estos procesos.
- A partir de 650 °C: La subida de temperatura puede ser más rápida, a la velocidad máxima del horno, hasta la temperatura final de cocción.
- 1100 °C - 1290 °C: Formación de cristobalita y vitrificación de la pasta, alcanzando la madurez cerámica.
3. Mesetas de Temperatura
En ciertos momentos de la quema, y también comúnmente al final de la quema, es común mantener cierta temperatura durante un periodo determinado (meseta o "soak"). Por ejemplo, al final del proceso, es posible mantener la temperatura registrada en el pirómetro entre 1055 °C y 1058 °C durante 10 minutos para asegurar la maduración del esmalte, observando la inclinación del cono pirométrico.
4. Curvas de Enfriamiento
El enfriamiento es una etapa crucial para evitar piezas rotas y para lograr ciertos resultados. Algunos hornos permiten controlar por medio de una computadora la curva de enfriamiento, mientras que otros dependen de su nivel de aislamiento térmico y medidas físicas que se pueden tomar o con el uso de la perilla de control de temperatura. El enfriamiento también es fundamental para el templado de los materiales.
Consideraciones Específicas para la Curva de Cocción
Es importante destacar que ninguno de estos procesos es obligatorio en todas las cocciones. Son herramientas que el ceramista debe ajustar, elaborar y perfeccionar de manera empírica y teórica, refinando continuamente sus métodos y un conocimiento de sus instrumentos y herramientas para lograr los resultados deseados.
Factores que influyen en la curva de cocción:
- Tipo de horno: Existen muchos tipos de hornos de cerámica, y cada uno puede producir resultados únicos. Un ceramista debe conocer a fondo el horno que utiliza.
- Materiales: El tipo de arcilla y esmalte utilizado determina las temperaturas y tiempos óptimos.
- Tamaño y complejidad de las piezas: Cuando no somos profesionales de la cerámica o realizamos hornadas con piezas de distintos autores, es aconsejable realizar cocciones lentas (entre 8 y 10 horas) que evitarán explosiones y roturas. Las piezas muy pequeñas o un horno de muestras de 3 litros pueden acelerar un poco la curva, siempre cuidando la subida constante y los límites de temperatura. Las piezas muy voluminosas o con geometrías complejas, o un horno muy cargado, aconsejan prolongar los tiempos.
- Atmósfera del horno: La atmósfera (oxidante, reductora) afecta los resultados finales.
- Control del pirómetro: En hornos de gas, el pirómetro cerca del quemador puede indicar temperaturas más altas de lo real. Es recomendable regular el gas progresivamente, controlar la entrada de aire y verificar con conos pirométricos o sensores en zonas más neutras.
Ejemplos de Curvas de Cocción Lentas (Cono 05)

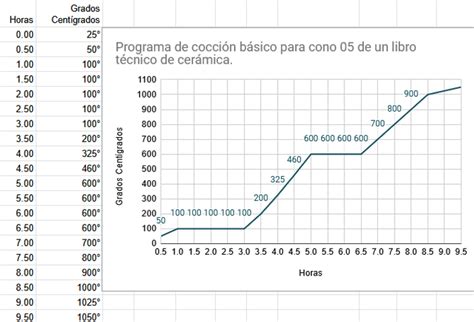

A continuación, se presentan tres programas de cocción para cono 05 (aproximadamente 1050 °C), que sirven como puntos de referencia:
| Etapa | Programa Libro Técnico | Programa Horno Computarizado ("Slow Glaze Cone 05") | Nuestro Programa de Referencia |
|---|---|---|---|
| Calentamiento inicial | Lento | Lento | Lento (hasta 650 °C en 5 horas) |
| Subida rápida | Sí | Sí | Sí (a máxima velocidad después de 650 °C) |
| Meseta final | Según necesidad | Automático | 10 minutos entre 1055 °C y 1058 °C |
| Enfriamiento | Natural | Controlado | Natural (horno bien aislado) |
Nuestro programa de referencia está diseñado como una referencia genérica para probar esmaltes y curvas de cocción. Es ideal para quienes buscan un punto de partida confiable que pueda adaptarse a las necesidades específicas de sus piezas o proyectos.
Curvas de Cocción Más Rápidas

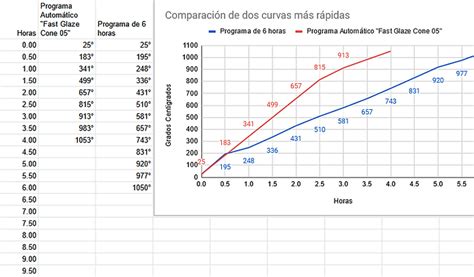

Existen curvas más rápidas para alcanzar cono 05, como una de 6 horas y otra de 4 horas. Se recomienda utilizarlas únicamente si se cuenta con mayor experiencia en el manejo del horno y los materiales. Recuerda que cualquier cambio en la curva de cocción puede generar resultados significativamente distintos. Por ello, es fundamental ser cauteloso, analítico y evitar arruinar una producción, o peor, dañar el horno por apresurarse en el proceso.
Resolución de Problemas Comunes
- Piezas planas curvadas después de esmaltado: Las piezas planas bizcochadas pueden deformarse durante la cocción del esmalte (segunda cocción) cuando el coeficiente de dilatación del esmalte es mayor que el de la pasta. El esmalte se contrae más durante el enfriamiento y ejerce tensión sobre la pieza, provocando arqueos. Para minimizarlo, aplica esmalte en capas más finas y uniformes, evita esmaltes con coeficiente muy superior y, si es posible, esmalta también la cara posterior.
- Filtros ecológicos con carbón activado: Si se busca cocer filtros ecológicos donde el carbón activado no debe desaparecer, ten en cuenta que el carbón comienza a descomponerse y quemarse a partir de los 500-600 °C. La mejor opción es cocer primero la arcilla por separado y añadir posteriormente el carbón activado, evitando así su exposición a altas temperaturas que podrían destruirlo. Si las piezas cocidas a 750 °C siguen "crudas" y se desintegran con el agua, es que la temperatura no ha sido suficiente para alcanzar la madurez de la arcilla.
