Empalme de Cable Telefónico con Gel Tipo Lenteja: Funcionamiento y Aplicaciones

El empalme de cables es una técnica fundamental en instalaciones eléctricas y de comunicaciones. Permite unir dos o más cables para extender su alcance, reparar secciones dañadas o ramificar la señal. Dentro de esta práctica, los empalmes con gel, especialmente los tipo lenteja, ofrecen soluciones innovadoras y robustas para diversas aplicaciones, incluyendo las telefónicas.

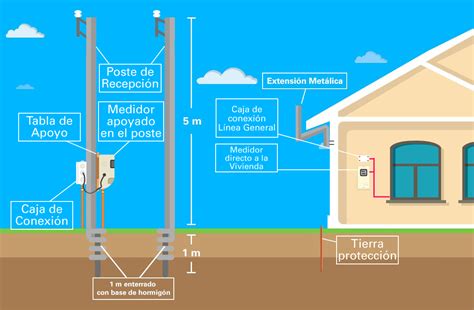

¿Qué es un Empalme Eléctrico?

Un empalme eléctrico es el dispositivo o la técnica que junta dos o más cables distintos entre sí en una misma instalación. Los empalmes eléctricos son imprescindibles para todas las instalaciones y conocer qué son, su función, tipos y materiales necesarios es muy útil. ¿Cuándo se utilizan o instalan los empalmes? Por ejemplo, si se tiene que llegar a una habitación a la que no se llegaría con un solo cable. Los empalmes se pueden hacer mediante el proceso de la soldadura o sin él. En función de la complejidad, o de la instalación en concreto, será más recomendable optar por una fórmula u otra. Todo esto forma parte, también, de una gestión energética eficiente de los hogares.

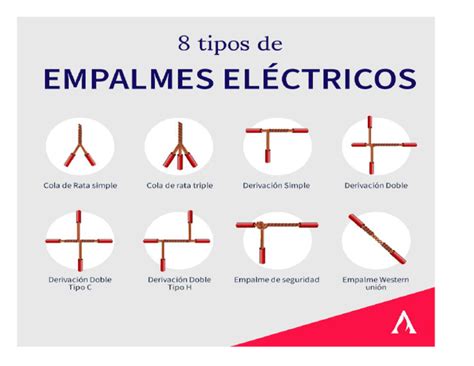

Tipos de Empalmes Eléctricos Comunes

Existen numerosos tipos de empalmes eléctricos y, para colocarlo correctamente, se necesitan varios materiales. En función de las necesidades y de la instalación, existen distintos diseños de empalme para unir cables eléctricos. En algunos casos, se pueden unir cables sin soldar, mientras que, en otros, sí es necesario.

• El empalme de cola de ratón: Está pensado para instalaciones en las que los cables no estarán sometidos a una gran tensión. Lo más habitual, aquí, es utilizar una especie de capuchón con un material aislante en sustitución de las cintas. Suele usarse en las cajas de conexiones o en las salidas.
• El empalme de prolongación (western): Es uno de los más utilizados, sobre todo cuando un cable ya no llega a un lugar. La solución, en este contexto, se ejecuta en instalaciones visibles y consiste en cruzar ambos cables. Por lo general, se usa en instalaciones visibles y sí soporta mayor tensión que un empalme de cola de ratón; además, suele tener una funcionalidad distinta.
• Los empalmes de derivación: Son necesarios para que la energía se pueda distribuir mejor a otros lugares. Consisten en un cable derivado con su correspondiente alambre que se empalma con el cable principal en forma de "T"; por eso, también los llaman así. Este es uno de los empalmes de cables eléctricos rápidos más usados.
• El empalme de nudo: Es un tipo de empalme de derivación, pero redoblando las medidas de seguridad. Aquí lo que se hace es enlazar el cable derivado con el cable principal, para garantizar que aquel no se soltará. Por lo tanto, es un sistema que proporciona una garantía extra.

Empalmes Eléctricos sin Soldar

Los empalmes eléctricos sin soldar son un método fácil y rápido de empalmar, aunque no siempre recomendable. Incluyen técnicas como:

• Prensado: Es la fórmula más habitual y útil, pues consiste, básicamente, en apretar al máximo para que no haya problemas a posteriori. Para eso, es necesario contar con unas pinzas de presión que consigan ese efecto.
• Conectores mecánicos: En este caso, se salva la soldadura utilizando unos conectores específicos. Suelen tener diseños de tipo tornillo, para asegurar la estabilidad.
• Anudado: Los cables anudados también se han utilizado como método de empalme. Sin embargo, el potencial de riesgo es mayor que en otros sistemas, de ahí que se desaconseje a no ser que sea imprescindible.
• Engarce: El engarce es una herramienta, tipo tornillo o espada, que consigue engarzar ambos cables. Como puedes ver, hoy unir cables eléctricos puede hacerse con garantías sin necesidad de soldar.

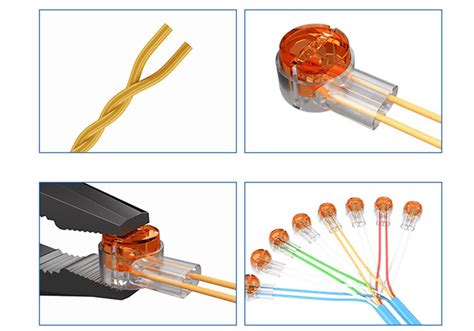

Empalmes de Gel Tipo Lenteja para Cable Telefónico

Los empalmes de cable telefónico tipo lenteja con gel aislante son conectores especiales que, según se ha indicado, son utilizados por empresas como Telefónica debido a su alta protección del cable mediante una silicona o gel especial. Dichos conectores son redondos en forma de lenteja, con una tapadera. Cuando se abre dicha tapadera, se encuentra una especie de dentadura metálica.

El funcionamiento consiste en introducir los cables en la dentadura metálica y apretar con alicates para que los cables queden fuertemente agarrados. El gel en el interior no solo proporciona aislamiento eléctrico, sino también una protección robusta contra la humedad y otros agentes externos.

Ventajas de los Empalmes de Gel RELICON

Los empalmes eléctricos RELICON rellenos de Gel Aislante se utilizan para realizar empalmes de cables en instalaciones eléctricas interiores, exteriores y bajo tierra. Además, los empalmes eléctricos de gel RELICON son resistentes a temperaturas de hasta 130 °C, no están etiquetados y pueden almacenarse por un tiempo ilimitado. A partir de ahora, es aún más fácil encontrar el empalme de gel adecuado para cada instalación, en cualquier momento y lugar, con la aplicación RELICON, ya disponible de forma gratuita para iOS y Android.

• Resistencia Extrema: El empalme eléctrico RELICON Reliseal está diseñado para soportar con eficacia y robustez instalaciones eléctricas en las condiciones más extremas. Cumple la norma IP68 (resistente al agua bajo 10 metros) y la EN 60529:199.
• Compactos y Seguros: Los empalmes eléctricos con gel aislante RELICON Relilight son compactos, alivian la tensión integrada y aseguran una protección hasta IP68, convirtiéndolos en un producto ideal para conexiones seguras en espacios reducidos y actuando como aislante eléctrico en condiciones húmedas o polvorientas.
• Fácil Instalación: El empalme eléctrico de gel RELICON Relifix está formado por una robusta carcasa de polipropileno ya rellena de gel aislante y está específicamente creado para instalaciones eléctricas interiores, exteriores y bajo tierra. Los productos Relifix cumplen con los más altos requisitos de ingeniería, ofreciendo una buena protección mecánica y actuando como buen aislante eléctrico en un solo paso, ya que al venir relleno de gel no requiere hacer nada más. La tecnología de gel RELICON Relifix ofrece varias ventajas, entre ellas destaca su rapidez y facilidad de instalación. Las carcasas poseen una bisagra y están fabricadas con paredes gruesas de polipropileno (PP) resistentes a los impactos. Las carcasas con gel aislante RELICON aportan un aislamiento y sellado completo durante el cierre del conector.
• Alta Protección: Muchas fundas de gel no ofrecen una protección completa, pero los empalmes de gel RELICON Reliseal y Relilight sí lo hacen. No pueden penetrar cuerpos extraños, como raíces, ya que las fundas de gel Reliseal y Relilight cuentan con el grado de protección IP68. Este indicativo expresa una máxima resistencia a la entrada de cuerpos extraños, garantizando que la funda está totalmente protegida contra el contacto, los residuos, el polvo o las raíces. En principio, los empalmes de gel RELICON también pueden utilizarse en el agua, si el montaje se realiza correctamente, ya que están protegidos contra la penetración de agua durante un periodo indefinido, incluso cuando están completamente sumergidos.
• Reutilización para Inspección: Nuestros empalmes de gel pueden abrirse después de la instalación; por ejemplo, para una inspección visual o para cambiar la configuración del cable. Sin embargo, no es posible reutilizar el mismo empalme para una nueva instalación. Al cerrar una funda, el gel acumula presión alrededor del revestimiento del cable o del conductor, creando una superficie de contacto que solo es eficiente la primera vez que se cierra.

Tipos de Gel Aislante RELICON

RELICON ofrece diferentes tipos de gel aislante para diversas aplicaciones:

• RELICON KH 67: Es un gel aislante de doble componente, amarillo translúcido, removible, resistente al agua salada y fabricado con resinas de hidrocarburos. Está especialmente indicado para utilizarse en cajas de empalme de baja tensión, situadas en zonas húmedas o bajo el suelo. Aplicación: como aislante eléctrico y protección contra la humedad en instalaciones eléctricas de baja tensión.
• RELICON KH 100: De HellermannTyton, es un gel aislante de doble componente flexible, naranja translúcido, removible, resistente al agua salada, fabricado con resinas de hidrocarburos y suministrado en un envase de 250 ml. Está especialmente indicado para utilizarse en cajas de empalme de baja tensión, situadas en zonas húmedas o bajo el suelo. Aplicación: como aislante eléctrico y protección contra la humedad en instalaciones eléctricas de baja tensión.

Empalme de Cable Coaxial: Consideraciones Especiales

El empalme de cable coaxial es una habilidad práctica para administradores de instalaciones y profesionales de TI, ya sea para extender un tendido de cable, reparar cableado dañado o modificar su infraestructura existente. El cable coaxial es un cable eléctrico aislado, diseñado principalmente para la transmisión de datos, video y audio. Estos cables presentan un perfil redondo distintivo con conectores F metálicos en cada extremo. Su construcción interna incluye múltiples capas protectoras: un conductor central de cobre que transmite señales, rodeado por una capa dieléctrica de aislamiento exterior, una capa de blindaje conductor (lámina metálica o malla de alambre trenzado), un blindaje exterior y una cubierta protectora.

Métodos de Empalme de Cable Coaxial

1. Empalme con Conectores de Compresión (Recomendado)

El uso de conectores de compresión es el método recomendado para empalmar cables coaxiales en entornos comerciales. Este método crea conexiones seguras y resistentes a la intemperie que mantienen la calidad de la señal a lo largo del tiempo.

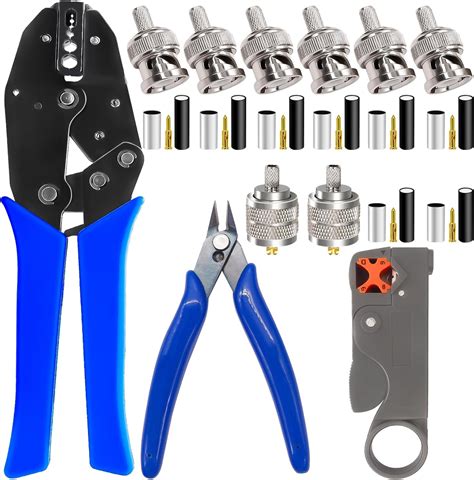

Materiales Necesarios: Necesitará un paño limpio, un pelacables coaxial (compatible con su tipo de cable), dos conectores de compresión coaxiales, una crimpadora de compresión coaxial y un conector cilíndrico.

1. Preparar los Cables: Asegúrese de que ambos extremos de los dos cables que va a conectar estén limpios y completamente secos. Esto es especialmente importante al trabajar con cables exteriores o subterráneos.
2. Pelar los Cables: Utilice un pelacables coaxial compatible con su tipo de cable para exponer los conductores internos. Pele aproximadamente 15 mm de la cubierta exterior para revelar las capas externas y, a continuación, pele 6 mm del aislamiento dieléctrico para exponer el conductor central. Doble con cuidado el blindaje trenzado hacia atrás contra la cubierta, sin dañar la lámina inferior.
3. Fijar los Conectores de Compresión: Inserte un conector de compresión en cada extremo pelado del cable. El dieléctrico debe quedar a ras de la base del conector y el conductor central debe sobresalir ligeramente. Utilice la crimpadora de compresión para fijar cada conector al cable. Aplique presión firme y uniforme hasta que el conector encaje en su lugar. Un conector correctamente crimpado no debería desprenderse del cable; pruebe cada conexión tirando suavemente de ella.
4. Conectar y Completar el Empalme: Atornille el conector cilíndrico en cada extremo del cable para conectarlo y completar el empalme.

2. Empalme sin Conectores (Solo para Reparaciones Temporales)

Si bien es técnicamente posible empalmar cable coaxial sin conectores, este método solo debe usarse para reparaciones temporales de emergencia. Para instalaciones comerciales permanentes, los conectores de compresión ofrecen una confiabilidad y calidad de señal muy superiores.

Materiales Necesarios: Necesitarás un paño limpio, un cuchillo afilado o un pelacables coaxial y cinta aislante de alta calidad.

1. Pele ambos extremos del cable: Siguiendo el mismo proceso anterior, exponga aproximadamente 25 mm del conductor central y el blindaje trenzado.
2. Gire y conecte los conductores centrales: Retorciendo firmemente los cables de cobre expuestos. Quizás necesite un alicate o pinzas de punta fina para cortar el cable sobrante. Tire suavemente de la conexión para comprobar que esté bien sujeta.
3. Conecte los blindajes trenzados: Envolviendo la malla de blindaje doblada de cada cable alrededor del otro. Este método puede funcionar temporalmente, pero planifique reemplazarlo con un empalme de conector adecuado lo antes posible para garantizar la fiabilidad a largo plazo.

Consideraciones sobre la Calidad de la Señal y Compatibilidad

En entornos comerciales, el cable coaxial transporta señales críticas para cámaras de seguridad, conectividad a internet, sistemas de antena y sistemas de comunicación. Para las empresas que dependen de una conectividad constante, invertir en técnicas de empalme adecuadas y conectores de calidad protege su inversión en infraestructura y minimiza el tiempo de resolución de problemas.

Un empalme correcto con conectores de compresión y un conector de barril presenta una pérdida de señal mínima, típicamente de alrededor de 0.1 dB por conexión, imperceptible en la mayoría de las aplicaciones. Sin embargo, un empalme incorrecto puede causar una degradación significativa de la señal al alterar la impedancia del cable. Los factores clave que afectan la calidad de la señal incluyen la compatibilidad de los tipos de conector con el cable coaxial específico, el mantenimiento de las longitudes de pelado adecuadas y la garantía de conexiones crimpadas seguras con una buena continuidad del blindaje.

Aunque técnicamente es posible, generalmente no se recomienda empalmar cables de diferentes tipos (como RG-6 a RG-11). Los distintos tipos de cable coaxial tienen impedancias diferentes, y conectarlos introduce desajustes de impedancia que aumentan la pérdida de señal y pueden causar interferencias. Para obtener los mejores resultados, empalme siempre cables del mismo tipo y utilice conectores diseñados específicamente para ese cable coaxial.

Cuándo Empalmar un Cable Coaxial

En instalaciones comerciales permanentes, reemplazar el cable dañado por uno nuevo suele ser la mejor solución a largo plazo. Sin embargo, el empalme es recomendable cuando:

• El daño está localizado y el resto del recorrido del cable está en buenas condiciones.
• Reemplazar todo el recorrido requeriría trabajos de construcción extensos o acceso a la pared.

Empalme de Cable Coaxial Subterráneo

El empalme de cable coaxial subterráneo requiere especial atención a la impermeabilización y a la protección de la conexión contra la humedad. Siga el proceso de empalme estándar con conectores de compresión y luego añada estos pasos de protección:

1. Utilice conectores resistentes a la intemperie o rellenos de gel aptos para enterramiento directo.
2. Aplique cinta impermeable o tubo termorretráctil para envolver y cubrir todos los puntos de conexión.
3. Considere usar un gabinete de empalme resistente a la intemperie para protección adicional en el espacio alrededor de la conexión.

Empalme de Fibra Óptica

La definición estándar de empalme en fibra óptica es unir dos cables de fibra óptica. El otro método, más común, de unir fibras se llama terminación o conectorización. El empalme se usa más comúnmente en el campo, pero tiene aplicación en casas de ensamblaje de cables. Hay 2 métodos de empalme, mecánico o fusión.

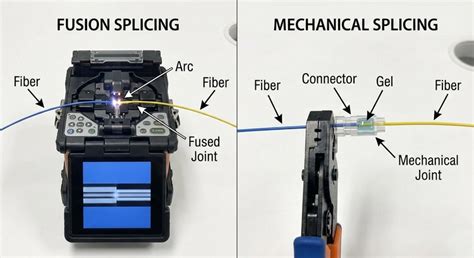

Métodos de Empalme de Fibra Óptica

1. Empalme Mecánico

Un empalme mecánico es una unión de dos o más fibras ópticas que se alinean y se mantienen en su lugar mediante un conjunto que mantiene la fibra alineada mediante un fluido de coincidencia de índice. El empalme mecánico utiliza un empalme mecánico pequeño, de unos 6 cm de largo y 1 cm de diámetro, que une permanentemente las dos fibras ópticas. Las fibras no están unidas permanentemente, solo se mantienen juntas con precisión para que la luz pueda pasar de una a otra. La pérdida de empalme suele ser de 0.3 dB. Los empalmes mecánicos de cables de fibra óptica son pequeños, bastante fáciles de usar y muy útiles para reparaciones rápidas o instalaciones permanentes.

2. Empalme por Fusión

El empalme por fusión es más caro pero tiene una vida más larga que el empalme mecánico. El método de fusión fusiona los núcleos de fibra con menos atenuación. En el proceso de empalme por fusión, se utiliza una máquina empalmadora por fusión especializada para alinear con precisión los dos extremos de la fibra y luego los extremos de vidrio se "fusionan" o "sueldan" entre sí mediante un arco eléctrico o algún tipo de calor. Esto produce una conexión transparente, no reflectante y continua entre las fibras que permite una transmisión de luz de muy baja pérdida. La aplicación común para el empalme es la unión de cables en tramos largos de cables de planta exterior. Aquí es donde la longitud de un tramo requiere más de un cable. El empalme se usa generalmente para terminar fibras monomodo (mediante el empalme de pigtails preterminados en cada fibra), pero hay otros usos.
