El vaso de expansión de la caldera es un componente esencial en los sistemas de calefacción y agua caliente sanitaria. Su función principal es regular la presión generada por el agua al calentarse, evitando daños en las instalaciones. Este artículo abordará aspectos fundamentales sobre el vaso de expansión, incluyendo su importancia, tipos, funcionamiento, instalación y mantenimiento. En la mayoría de calderas murales, el vaso de expansión de caldera está ubicado en la parte trasera o inferior, accesible quitando la carcasa frontal. Consulta el esquema del vaso de expansión de tu caldera en su manual para identificarlo correctamente.
Importancia del Vaso de Expansión en los Sistemas de Calefacción
El vaso de expansión desempeña un papel crucial en los sistemas de calefacción. Este componente es esencial en todo sistema de calefacción, permitiendo la absorción del aumento de presión cuando el agua se calienta y se expande. Sin este dispositivo, la presión en el sistema podría aumentar a niveles peligrosos, provocando fallos o daños severos en las calderas.
Seguridad Primordial
La seguridad en los sistemas de calefacción es primordial. El vaso de expansión actúa como un elemento de respaldo que previene situaciones de riesgo. En caso de que la presión supere los límites establecidos, el vaso es capaz de liberar la sobrepresión, evitando daños en la caldera. Sin este dispositivo, el riesgo de explosiones o daños catastróficos en las instalaciones es significativamente mayor. El vaso de expansión es uno de los principales componentes de seguridad que tiene tu caldera. Sirve para absorber los excesos de presión, gracias a lo cual evita averías serias y protege tanto al equipo como al ser humano. La razón de ser del vaso de expansión de una caldera es la seguridad. Al absorber los excesos de presión generados dentro del circuito de ACS (Agua Caliente Sanitaria) mientras se calienta el agua, ayuda a evitar accidentes o averías que provoquen daños a personas o al equipo.
Rendimiento y Eficiencia Energética
El rendimiento de una caldera está estrechamente relacionado con el estado del vaso de expansión. Un dispositivo que funcione correctamente asegura una presión estable, lo que se traduce en un uso más eficiente de la energía y un menor consumo. El mantenimiento de una presión adecuada es esencial para el rendimiento del sistema.
Tipos de Vasos de Expansión
Existen diversas clasificaciones de vasos de expansión, cada uno diseñado para atender diferentes necesidades y sistemas dentro del ámbito de la calefacción.
Vasos de Expansión Cerrados
Los vasos de expansión cerrados son los más frecuentes en los sistemas de calefacción. Se caracterizan por estar sellados herméticamente, lo que ayuda a evitar la pérdida de agua y la contaminación del sistema. Generalmente, se ubican en circuitos de agua caliente, donde cumplen la función de estabilizar la presión interna.
Vasos de Expansión Abiertos
Los vasos de expansión abiertos son menos comunes en aplicaciones residenciales. Se utilizan en sistemas donde el agua fluye a la vista, como puede ser el caso de algunas calderas de gran capacidad. Este tipo de vaso está expuesto al ambiente, lo que significa que la presión no se mantiene herméticamente cerrada, y puede existir una mayor volatilidad en el control de la presión del sistema.
Vasos de Expansión de Membrana

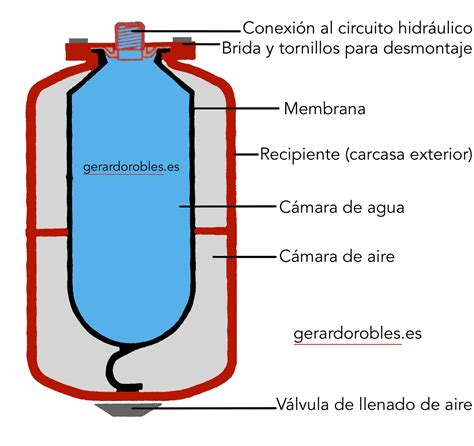

Los vasos de expansión de membrana son una opción más moderna. Este diseño incorpora una membrana que divide el interior en dos cámaras, una que contiene el agua y otra que alberga aire o gas, como nitrógeno. Esta separación permite que la membrana se deforme y comience a absorber la presión en cuanto el agua se expande al calentarse. Los vasos de expansión de membrana son especialmente valorados por su eficiencia y compactibilidad, así como por su capacidad para mantener una presión estable en sistemas de calefacción. Su interior está conformado por dos compartimentos divididos mediante una membrana de material elástico e impermeable (se suele utilizar elastómero o caucho). Cuando el agua se calienta, se expande. Ese exceso de volumen empuja la membrana y comprime el aire, evitando que la presión aumente demasiado.
Funcionamiento del Vaso de Expansión
El correcto funcionamiento del vaso de expansión es vital para la estabilidad del sistema de calefacción. Dentro del vaso de expansión se encuentra una membrana elástica que divide el espacio interno en dos cámaras: una dedicada al agua y otra al aire o gas. Este diseño asegura que la cámara de aire se comprima simultáneamente. El proceso de absorción del aumento de presión se inicia cuando el agua caliente se expande. Este fenómeno, natural en cualquier sistema hidráulico, puede ser problemático si no se controla adecuadamente. En ausencia de este componente, el aumento de presión podría llevar a la activación de las válvulas de seguridad, lo que indicaría que el sistema está funcionando por encima de lo permitido. La presión en el sistema de agua caliente sanitaria (ACS) está intrínsecamente relacionada con el funcionamiento del vaso de expansión.
🔎 Como Comprobar un Vaso de expansión de forma correcta
Instalación del Vaso de Expansión
La correcta instalación del vaso de expansión es esencial para garantizar su funcionamiento efectivo dentro del sistema de calefacción. Realizar la instalación de un vaso de expansión requiere seguir una serie de pasos definidos que aseguran su eficacia.
Ubicación y Precarga
El lugar de instalación del vaso de expansión juega un papel crucial en su rendimiento. Se recomienda que se sitúe en un punto accesible desde el punto más alto del sistema. En casos de calderas murales, el vaso de expansión suele alojarse en el interior de la caldera, fuera de la vista. La instalación de un vaso de expansión externo resulta especialmente necesaria cuando se incorporan radiadores nuevos al circuito original, que aumentan la masa de agua circulante. En casos de calderas de gasoil, el vaso de expansión suele estar dentro de la caldera, en la zona baja, cerca de la válvula de seguridad. Antes de llenar el sistema con agua, es crucial realizar una precarga del aire dentro del vaso de expansión. Este paso asegura que el sistema pueda funcionar de manera óptima.
Mantenimiento y Reparación del Vaso de Expansión
El adecuado mantenimiento y revisión del vaso de expansión son cruciales para garantizar su funcionamiento eficiente. Llevar a cabo una revisión periódica de la presión es fundamental. Un aspecto esencial en el mantenimiento es la inspección visual del vaso de expansión. Este proceso ayuda a identificar señales de desgaste o daños que podrían afectar su rendimiento.
Presión Ideal
La presión ideal dentro del vaso debe estar en torno a 1.5 bares, aunque puede variar dependiendo del tipo de instalación. La presión ideal suele estar alrededor de 1.5 bares, aunque puede variar según la configuración del sistema y las recomendaciones del fabricante. La presión del vaso de expansión de caldera ideal es entre 0,8 y 1 bar en vacío. Si está por debajo, será necesario inflarlo. La presión máxima de funcionamiento siempre debe ser ligeramente menor que la presión de tarado de la válvula de seguridad.
Síntomas de Fallo
Detectar problemas en el vaso de expansión puede ser complicado, ya que a veces no presenta síntomas evidentes. El principal síntoma de fallo del vaso de expansión es el continuo disparo de la válvula de seguridad. En las instalaciones de caldera mural, la válvula de seguridad se conduce mediante un tubo transparente ubicado debajo de la caldera. Si la presión sube mucho cuando aumenta la temperatura en el circuito de calefacción, si baja la presión en frío o si tienes que rellenar agua con frecuencia, también pudiera ser un síntoma de que el vaso puede estar dañado o sin presión. Otros síntomas comunes incluyen la subida excesiva de presión cuando el agua se calienta, la pérdida constante de presión en frío, el goteo en la válvula de seguridad, ruidos de aire en los radiadores, y bloqueos y apagados del equipo. Es importante aprender a detectar los síntomas que te indican si el vaso de expansión de la caldera está roto. Puedes revisarlo con frecuencia, y en especial debe revisarse durante el mantenimiento anual de la caldera. Es sabido que una gran parte de las averías más comunes en sistemas de calefacción por caldera, se deben a mal funcionamiento o averías en el vaso de expansión. Si se rompe la membrana interna, la presión ya no se regula.
Cómo Comprobar el Vaso de Expansión
Detectar si el vaso de expansión de la caldera está funcionando correctamente es sencillo, aunque siempre se recomienda dejar la reparación final en manos de un técnico especializado. El primer paso es apagar la instalación y dejar que se enfríe por completo, ya que cualquier comprobación con el sistema en caliente puede dar mediciones erróneas. Una vez en frío, localiza el pitorro o válvula de inflado del vaso de expansión, que es muy similar a la válvula de una rueda de bicicleta o coche. Presiónala con cuidado durante un segundo: si sale aire significa que la membrana interna todavía conserva su integridad manteniendo la separación entre agua y gas. El vaso puede seguir funcionando pero no quiere decir que esté correcto, habría que revisar la presión del aire para asegurarse de que está correctamente ajustada. Si sale agua, la membrana está perforada y el agua ha invadido el lado del gas/aire, lo que significa que el vaso ya no puede cumplir su función. En este caso, la única solución es sustituir el vaso de expansión. Si solo sale aire, eso significa que no hay rotura. Si en vez de aire sale agua, ello quiere decir que sí hay rotura.
Relleno del Vaso de Expansión
Si solo está desinflado, se puede recargar. El procedimiento de llenado del vaso de expansión de la caldera resulta muy sencillo. No se requieren herramientas especiales. Lo que hay que hacer es inflar o rellenar de aire (hasta la presión recomendada) la zona del vaso destinada al gas. Por supuesto, usaremos aire, porque en la mayoría de los casos no contaremos con nitrógeno. Pero el aire funciona casi tan bien como el nitrógeno. En el vaso de expansión hallarás arriba una válvula con tapa. Los niveles de presión estarán indicados en el manómetro o display de la caldera. Al ponerse en funcionamiento la caldera en modo calefacción, los radiadores aumentan su temperatura. En este momento notaremos que según se calientan los radiadores, el indicador de presión de la caldera (sea manómetro o sea display) comenzará a aumentar la magnitud de la presión. Sólo hay que velar por que la presión no supere los niveles superiores de presión de tarado de la válvula de seguridad de calefacción de la caldera.
Sustitución del Vaso de Expansión
Cuando un vaso de expansión muestra un deterioro significativo o pierde su capacidad de mantener la presión, su sustitución es necesaria. Es recomendable que el reemplazo sea llevado a cabo por un profesional. El cómo cambiar el vaso de expansión de caldera implica vaciar el circuito, desmontar tuberías y reponer el vaso. Si el vaso de expansión de tu caldera no funciona bien o está averiado, tal vez haya llegado el momento de sustituirlo por uno nuevo. No se recomienda que el vaso de expansión se rellene diariamente, y ni siquiera sistemáticamente. El vaso de expansión se puede reparar hasta cierto punto, pero de cierto punto en adelante es mejor cambiar por uno nuevo. En casos de averías parciales, hay que sustituir la membrana de elastómero (o del material que sea), pero sólo si es recambiable. Si la membrana no es recambiable, habrá que cambiar el vaso. En realidad así es en la mayoría de los casos. Cuando ya tengas el nuevo vaso, apaga el sistema completo, cierra el suministro de agua del calentador, o el de toda la casa. Normalmente los vasos nuevos vienen de fábrica con el nivel de presión adecuado. Instala el nuevo vaso de expansión exactamente como estaba el anterior. Por último, haz una prueba: abre un grifo de agua caliente y comprueba que el agua esté caliente.
Vaso de Expansión en Calderas de Gasoil
El vaso de expansión es un componente esencial en las calderas de gasoil. Las calderas de gasoil tienen requerimientos particulares que influyen en el diseño y funcionamiento del vaso de expansión. Instalar un vaso de expansión en calderas de gasoil ofrece diversas ventajas. El desempeño del vaso de expansión en calderas de gasoil puede diferir notablemente de otras calderas que utilizan combustibles alternativos.
Válvula de Seguridad
La válvula de seguridad desempeña un papel fundamental que complementa la funcionalidad del vaso de expansión. Aunque ambas son necesarias para el funcionamiento del sistema, tienen funciones diferentes. La válvula de seguridad se activa cuando la presión alcanza un límite crítico, liberando el exceso de presión. Por otro lado, el vaso de expansión trabaja continuamente para gestionar el aumento de presión desde el inicio, sin esperar a que la válvula de seguridad se active.
Coste de un Vaso de Expansión
El precio de un vaso de expansión puede variar considerablemente en función de diferentes factores. Existen varios elementos que determinan el precio de un vaso de expansión:
- Material de Fabricación: Los vasos de expansión están elaborados en distintos materiales, siendo los de acero y acero inoxidable los más comunes.
- Capacidad: La capacidad del vaso, que varía según el sistema de calefacción, también afecta el precio.
- Marca y Fabricante: La reputación de la marca puede motivar variaciones significativas en el precio.
En el mercado actual, se puede encontrar una amplia gama de precios para los vasos de expansión. La relación calidad-precio es un criterio fundamental al seleccionar un vaso de expansión. A menudo, optar por un modelo más costoso puede resultar en un mejor rendimiento y durabilidad a largo plazo. Invertir en un vaso de expansión de calidad puede prevenir problemas futuros en el sistema de calefacción, evitando gastos adicionales por fallos o sustituciones innecesarias.
Vaso de Expansión en Sistemas de Calefacción Avanzados
La incorporación de vasos de expansión en sistemas de calefacción avanzados es esencial para garantizar un funcionamiento eficiente y seguro.
Energía Solar Térmica
La energía solar térmica se convierte en una opción cada vez más popular para la calefacción de espacios y agua caliente sanitaria. Los vasos de expansión en estos sistemas desempeñan un papel importante en el control de la presión.
Sistemas de Aerotermia
Los sistemas de aerotermia utilizan el calor del aire exterior para calentar un edificio y son una solución ecológica y eficiente. En estos sistemas, el vaso de expansión ayuda a mantener la estabilidad de la presión.
Calefacción Eléctrica
En sistemas de calefacción eléctrica, los vasos de expansión también desempeñan una función vital. A medida que el agua se calienta, el aumento de presión puede ser significativo.
