La colocación de panel sándwich proporciona una solución eficiente en términos de aislamiento térmico y acústico, así como una apariencia atractiva en cubiertas y fachadas. El montaje puede ser un proyecto desafiante, pero con las herramientas y los conocimientos adecuados, puedes lograrlo. Todo tipo de montaje panel sandwich requiere una atención cuidadosa a diversos aspectos. Y para asegurar la instalación exitosa y optimizar el rendimiento de la estructura aislante, es importante tener en cuenta una serie de condiciones que se aplican a todo tipo de paneles sándwich.
Planificación y Preparación
Antes de comenzar con la instalación, es crucial realizar una planificación cuidadosa del proyecto. Calcula las dimensiones de toda el área que debe cubrir el montaje con los paneles, así también podrás calcular la cantidad de paneles necesarios. Una vez que sepas la cantidad de paneles, compra tus paneles con un fabricante o proveedor confiable y con buena reputación.
Antes de instalar los paneles sándwich es necesario familiarizarse con la documentación de diseño e instalación, comprobar la distribución de los elementos y especificar el orden de instalación, la dirección de colocación de los paneles. Antes de empezar a trabajar es necesario asegurarse de que todos los materiales necesarios, incluidos los elementos de fijación, están disponibles en la obra.
La correcta colocación de los paneles sándwich requiere herramientas, maquinaria, habilidades técnicas y conocimientos especializados, por lo que es recomendable contar con profesionales que puedan llevar a cabo el trabajo de forma correcta y segura. Dependiendo de la magnitud de la obra, podrás necesitar de dos o más personas que te ayuden con la colocación de cada panel.
Es importante preparar las superficies en las que se fijarán los paneles: limpiarlas, asegurarse de que estén niveladas, hacer una marca, indicando las líneas de ubicación de los paneles. En la ubicación del proyecto (sobre el zócalo), instalar la cubierta del zócalo, apoyar el perfil curvado (viga, esquina, etc.), colocar la lana mineral.
El lugar de apilamiento debe ser nivelado, sólido, limpio y ventilado. Al apilar, preste atención a ajustar la altura con traviesas de modo que los paneles de pared apilados tengan un ángulo de inclinación de 2 a 5 °C. Incluso si el agua entra entre los paneles de pared exteriores, el agua no se quedará en los paneles de pared exteriores.
Los paneles de pared sándwich de poliuretano están envueltos con una película protectora de polietileno. La película no debe exponerse a la luz solar directa durante mucho tiempo.
La manipulación manual de todo el proceso requiere el uso de guantes y gafas de protección. La manipulación de láminas individuales de paneles de pared exterior, según la longitud del tablero, debe ser levantada por 3 a 5 personas para no deformar los paneles de pared exterior. Para evitar dañar la interfaz, esta no debe usarse como punto de tensión al levantar la placa. No arrastre el panel sobre la superficie del objeto ni arrastre los paneles entre sí para evitar dañar el acabado.
Los paquetes de paneles de pared exterior no se pueden levantar directamente con ganchos y paneles de pared exterior para formar un triángulo entre la forma de elevación, pero el proyecto debe estar equipado con un esparcidor y una barra esparcidora para que la eslinga y los paneles de pared exterior y la barra esparcidora se levanten verticalmente y se debe buscar un buen punto de equilibrio de elevación después de la elevación.
Una vez que el material llegue al lugar de entrega, verifique cuidadosamente la cantidad de cada artículo según la lista de entrega, los daños de transporte, etc.

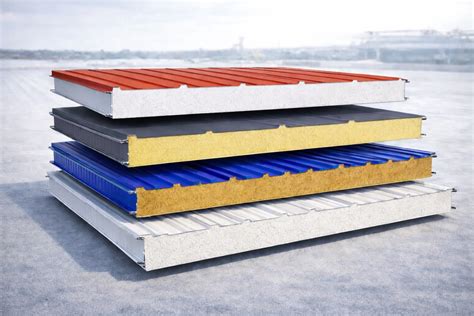

Estructuras de Soporte para Panel Sándwich
Existen distintas estructuras para colocar panel sándwich, como las metálicas, de hormigón o madera. Cada una de ellas tiene su particularidad, ventajas y desventajas. La distancia entre soportes suele ser de entre 30 o 40mm y la distancia total puede estipularse entre los 1 o 2 metros.
Estructura de Hierro
Para que el panel sándwich quede bien puesto en una estructura de hierro se tienen que ir colocando perfiles de hierro, de 10 por 10 y soldando traviesas con cuadrillo de 4×4. El objetivo es hacer fuerza y formar una parrilla. El canal puede ir atornillado con tornillo de rosca. Con el fin de ganar más fuerza, se pueden colocar dos ángulos a pared. Tras limpiar los tubos, se aplica pintura naranja para la imprimación. El toque final es pintura especial para hierro. Su resistencia y versatilidad son las grandes ventajas de la estructura de hierro. Sin embargo, se oxida con facilidad y no dura tanto como otros materiales.
Estructura de Madera
Para colocar los paneles sándwich sobre estructura de madera hay que tener en cuenta tres cosas. Primero, es que sus lados mayores queden perpendiculares a la estructura de soporte. Dicha estructura debe quedar descansada sobre los lados menores. Las medidas de los mayores son de 2.500mm mientras que los menores son de 600mm. Cada uno de los paneles sándwich tendrá que descansar, por lo menos, en 3 apoyos. Los paneles han de estar fijados, mínimo en 3 puntos por cada apoyo. Las ventajas de utilizar una estructura de madera es un importante ahorro en la construcción, terminación, colocación y aislamiento. Se trata de un material natural, renovable y reciclable, por lo que muchos toman la madera como la materia primera por excelencia. A nivel aislante, tiene un comportamiento envidiable para aquellos que se decantan por otros materiales. Tanto el ruido como la temperatura dejarán de ser un problema. Su coste es bajo porque se trata de un material abundante. Se evitan los tiempos desmesurados de espera a fin de que el material se seque o repose. Esto incide directamente en el precio. El consumo energético en el uso de la madera es inferior a otros casos. Se puede utilizar en todo tipo de ambientes, incluso aquellos que están cerca del mar. Algo muy usado en zonas costeras. La parte negativa de utilizar estructura de madera para paneles sándwich es que la madera es más susceptible a ser atacada por hongos e insectos que otros materiales y tiene mayor vulnerabilidad ante el fuego. En el caso de los hongos, se puede prevenir si se mantiene adecuadamente. Esto implica buscar información sobre los cuidados de la madera y comprar los productos pertinentes para ello. Con respecto al fuego, existen tratamientos aislamientos que se pueden llevar a cabo para que la acción del fuego se reduzca. Alargan esta durabilidad del material y la debilidad se hará más limitada que en el caso de no haber sido sometida a dicha intervención. Si la madera utilizada no tiene su origen en explotaciones responsables y comprometidas con el medio ambiente se puede olvidar el concepto tan acuñado de material sostenible.
Estructura de Aluminio
Estructuras fabricadas con aluminio para soportar cualquier tipo de panel sándwich que se instale sobre dichas estructuras. Se producen a partir de dos chapas de aluminio pegadas a un material aislante. Por lo general, tienen entre 1 o 2 de metros de ancho, 200mm de espesor y hasta 10 metros de longitud. Es plano y tiene dos chapas de aluminio delgadas unidas al material. Normalmente este material es espuma de poliuretano u otra modalidad de masilla química. La estructura para panel sándwich se utiliza en revestimientos exteriores de fachadas de edificios, instalaciones de aislamiento o señalización. Dichas chapas de aluminio se pueden cubrir con PVDF, resinas de fluoro polímero o pintura de poliéster. Estas planchas se pueden pintar de cualquier tonalidad, tanto metálicos como no metálicos. Es común ver materiales que buscan parecerse a otros para dejar acabados estéticamente aceptables. El núcleo que une las dos chapas suele ser polietileno de densidad o una mezcla entre esto y materiales minerales que poseen propiedad contra el fuego. Los beneficios de utilizar una estructura de aluminio para panel sándwich son su facilidad de porte, rapidez de montaje, aislamiento ante agentes atmosféricos adversos, impermeable ante agua y vapor, bajo coste de mantenimiento, ahorro energético. Esta última ventaja ayuda a que dicho material cumpla con las normas establecidas por las directivas comunitarias. Se convierte así en un material que puede ir bien en casi cualquier fachada. La facilidad de porte, su poco peso y el precio reducido que ostenta lo hace estar en la palestra de los utensilios más usados. Pero también existen inconvenientes en la estructura de aluminio para panel sándwich. Si se coloca mal por alguien que no tiene los conocimientos necesarios, la cubierta puede quedar extremadamente mal estéticamente. Esto se traduce en un nuevo desembolso de dinero. Quedaría sin efecto inmediato una de sus mayores ventajas: su ahorro en porte y mantenimiento. Aquí cobra una mayor importancia contar con profesionales dotados de profesionalidad para estos trabajos o documentarse lo necesario.
Estructura de Hormigón
Estructuras construidas con hormigón en las que se asientan cualquier tipo de panel sándwich. Tienen 2 hojas de hormigón separadas por un núcleo aislante. La hoja interior es la que soporta la carga y la exterior provoca el efecto impermeable y hermética. Al mismo tiempo, crea el acabado estético que se desea. El hormigón se utiliza mucho en construcción y no solo para paneles compuestos. Su secreto para triunfar en este sector se encuentra en su resistencia y propiedades para aislar el sonido y temperatura. Resiste el fuego. Pueden soportar altas temperaturas y la presión que sale de las mangueras de los bomberos en caso de incendio. Si se utilizan otros materiales que no tienen esta defensa, las consecuencias económicas a cubrir serían mayores. Aislamiento acústico y término y elección del acabo estético. También resiste grandes desastres naturales. Parece el material perfecto, pero tiene sus inconvenientes. No aísla al 100% el agua. Para prevenirlo, se debe colocar otro material impermeable aparte. El aspecto no es tan atractivo como el de otros materiales y tiene un precio elevado en comparación con otras opciones.
Instalación de Paneles Sándwich
La instalación de paneles sándwich para tejados o cubiertas te ayudará cubrir y proteger estructuras residenciales, industriales o comerciales. Los paneles pueden colocarse tanto en vertical como en horizontal, lo que confiere al edificio un aspecto acabado y estéticamente agradable.
Instalación en Cubiertas
Sitúa los paneles sandwich en las vigas o superficie de soporte en tu cubierta. De esta manera te será más fácil ir moviendo cada panel. Marca los puntos de fijación en todo lo ancho y largo del panel. La cantidad de fijaciones dependerá de las especificaciones técnicas de la obra. Comienza a fijar los paneles, utiliza un taladro con la broca correspondiente e introduce el tornillo autotaladrante. Perfora y atornillalo panel en cada marca que realizaste. Agrega los remates panel sándwich que consideres oportunos.
El Panel Sandwich puede fijarse tanto en estructura metálica, hormigón o vigas de madera. Recomendamos informar a nuestros asesores técnicos sobre el tipo de material utilizado en su obra para así ofrecer la tornillería adecuada. Cada tornillo debe clavarse en el material de soporte como mínimo 30mm para asegurar su agarre óptimo. La distancia recomendada entre apoyo y apoyo debe ser de 1.5m. En el caso de algunos fabricantes, si bien no es lo habitual, el tornillo va acompañado de una grapa de acero especial que une entre sí los dos paneles sandwich y proporciona una mayor seguridad y protección frente a filtraciones y humedades.
Los paneles sandwich llegan a destino con camión tráiler normalmente en paquetes perfectamente organizados según las longitudes solicitadas. Estos paquetes deben viajar es superficies planas y perfectamente amarrados para evitar roces y movimientos indeseados. Deben ir siempre cubiertos con lonas o, por el contrario, en contenedores perfectamente cerrados.
En el momento del montaje, los paneles se extraerán de manera individual de cada paquete. La colocación de la primera placa es quizás el momento más delicado de toda la instalación, porque de ella dependerá que el resto de paneles queden bien fijados y en línea con el resto de la obra. Una vez colocada arriba en la estructura debemos fijarnos que el panel esté perfectamente cuadrado y en paralelo con el borde de nuestro soporte. Una vez en línea atornillamos el extremo de la placa con los tornillos específicos hasta llegar a la estructura penetrando unos 30 mm. Cada panel sucesivo se lleva a su posición, se apoya sobre la estructura al lado de la primera placa y después de controlar que haya quedado paralelo al anterior y que se encuentra a la misma distancia se encajan entre sí mediante un sistema de ensamblado. De esta manera, los paneles sandwich quedando sujetos entre sí.
Cómo instalar PANEL SANDWICH para Cubiertas y Tejados | Cambiar Uralita por Chapa Sandwich | ROOFS
Instalación en Fachadas

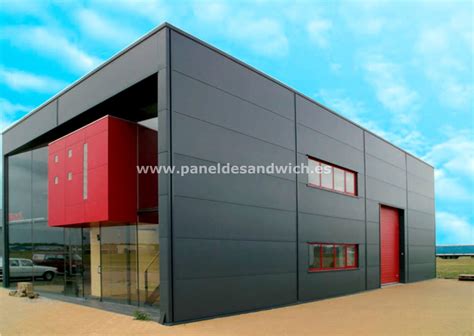

La instalación de paneles sándwich en paredes exteriores o fachadas es una solución versátil y eficiente que ayuda a mejorar la envolvente de un edificio. Y es que con pocos materiales y en un tiempo corto, se pueden lograr construir fachadas de gran impacto visual.
Instala una estructura de soporte y base inferior para la colocacion panel sandwich fachada. Generalmente, se instalan perfiles omegas de soporte en la dirección contraria en que estarán los paneles; es decir, si el montaje del panel es vertical, los perfiles estarán en posición horizontal y viceversa.
Sitúa el primer panel de fachada en posición. Si la instalación es en sentido horizontal, se monta sobre el pie de chapa que sirve de base, para ir de abajo hacia arriba. Fija el panel al perfil de soporte atornillando la lengüeta saliente del machihembrado. Remueve el film protector del panel fijado, así como también de la ranura hembra del siguiente panel a colocar. Pon en posición el siguiente panel a instalar, apoyándote de la base. Encaja la ranura a la lengüeta saliente y asegura que quede bien encajado para asegurar la unión del panel.
Antes de comenzar la instalación, es fundamental preparar adecuadamente el sitio. Esto incluye inspeccionar la superficie de la fachada para asegurarse de que esté limpia, nivelada y libre de cualquier obstrucción que pueda interferir con la instalación de los paneles. Una vez que el sitio esté preparado, es hora de comenzar a colocar los paneles sándwich en la fachada. Se recomienda comenzar desde la esquina inferior derecha de la fachada y trabajar hacia arriba y hacia la izquierda. Primero, aplica un adhesivo especial o un sellador en la parte posterior de cada panel para asegurar una fijación adecuada a la superficie. Luego, levanta cada panel y colócalo en su posición correspondiente, asegurándote de que esté nivelado y alineado correctamente con los paneles adyacentes.
La instalación vertical debe iniciarse desde la esquina del edificio y, por regla general, desde el zócalo. Si la altura de los paneles es inferior a la altura del edificio, después de comenzar la instalación desde el zócalo, continúe en hileras separadas hasta la altura requerida. La junta entre los niveles debe protegerse con una junta de dilatación.
Una vez levantado el panel de pared y comprobados los planos horizontal y vertical del panel, es necesario presionarlos contra las correas y fijarlos. La fijación debe iniciarse desde la parte superior del panel para evitar su rotura.
Después de fijar el primer panel, hay que montar el siguiente en la misma esquina, pero en la pared contigua. La cerradura del panel fijado debe sellarse con un sellador especial para obras exteriores. Al introducir el siguiente panel en la cerradura sellada, es importante asegurarse de que se aplica suficiente fuerza al unir los paneles vecinos.
Es necesario alinear la posición del panel antes de fijarlo. El cierre se sella con sellador antes de unir los paneles. El siguiente panel se instala con la ranura hacia abajo con respecto al panel anterior. Si los paneles se colocan con la ranura hacia arriba, la humedad penetrará en el panel y provocará su destrucción.
Si tienes fijaciones vistas y quieres ocultarlas, puedes usar remates laterales y de esquina con tus paneles de fachada.
Trabajos de Acabado y Sellado

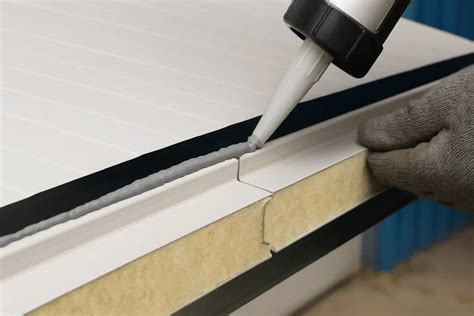

Para garantizar que la estructura cumpla los requisitos de aislamiento térmico y acústico y sea duradera, es necesario asegurar la estanqueidad y hermeticidad de las juntas de los paneles. Sellar las juntas de los extremos (en caso de disposición vertical) y verticales (en caso de disposición horizontal) de los paneles, sótanos, ventanas, huecos de puertas en todo el perímetro se pueden sellar con lana mineral o espuma. Las juntas deben decorarse con listones embellecedores de acuerdo con el proyecto. La instalación se realiza solapando de abajo a arriba. De este modo se evita que la humedad penetre en el interior del panel y en el edificio.
El lugar de sellado de silicona debe fijarse a la superficie y limpiarse para que la silicona en la placa de color tenga una buena superficie de unión; las juntas de pegamento deben ser completas y densas para no provocar fugas de agua.
Durante el proceso de corte de paneles de pared en el lugar de trabajo, la superficie inferior de la máquina cortadora no debe estar en contacto directo con la superficie de la placa de color, y es mejor acolcharla con madera contrachapada fina. Limpieza de virutas de hierro en la superficie del tablero: La superficie del tablero al cortar y perforar producirá virutas de hierro, que deben limpiarse a tiempo, no de la noche a la mañana. Las virutas de hierro en ambientes húmedos se oxidan, las manchas de óxido en la superficie del tablero se verifican después de la eliminación y se producirán daños a largo plazo en la pintura o incluso en el sustrato.
Una vez que todos los paneles estén instalados, es importante sellar adecuadamente todas las juntas y bordes para garantizar una protección completa contra la humedad y los elementos. Finalmente, considera aplicar un acabado decorativo o protector a los paneles sándwich para mejorar su apariencia y durabilidad.
Para aprovechar lo máximo posible las funciones de nuestros productos, recomendamos la instalación de Accesorios que potencian las cualidades de todos los proyectos de construcción. Los Remates o Accesorios son elementos fabricados en acero galvanizado y prelacado. Garantizan una completa estanqueidad y sellado en todas esas zonas más vulnerables donde la espuma de poliuretano queda al descubierto.
Ventajas del Panel Sándwich
Como ves, la instalación de paneles sándwich puede brindarte una solución eficiente y duradera para mejorar la aislación térmica y acústica de tu espacio. Los paneles sándwich para fachadas son una opción cada vez más popular en el mundo de la construcción, gracias a su combinación única de estética, resistencia y eficiencia energética.
Se elija un material u otro, hay algunas ventajas que van intrínsecas con el hecho de elegir un panel sándwich. Facilidad y rapidez en el montaje e instalación de los paneles, posibilidad de colocar el panel sándwich sobre recubrimientos que ya existen. Los paneles sándwich traen una mayor seguridad laboral para los operarios que trabajan en las alturas. Garantizado un aislamiento térmico y acústico. La cubierta tendrá una mayor resistencia al desgate y los agentes atmosféricos, con las particularidades de cada uno de los materiales.
En el caso de la madera, son muy duraderos. Hacen que la producción sea más fácil, al punto que se puede crear cualquier techo. En el caso de los paneles sándwich para cubiertas, estos tienen propiedades mecánicas que resisten altas tensiones. Dependiendo del material que se termine eligiendo el acabado quedará similar a chapa, piedra u otros recubrimientos.
Son muchas las opciones a elegir, por lo que establecer el objetivo de antemano aligerará mucho la decisión final.
