La resistencia tubular es un componente térmico fundamental, ampliamente utilizado en entornos industriales, hosteleros, científicos y de consumo. Se trata de un elemento calefactor metálico que convierte energía eléctrica en calor por efecto Joule. Gracias a su diseño tubular, ofrece una distribución de calor eficiente, seguridad estructural, durabilidad prolongada y una versatilidad excepcional en cuanto a formas, materiales y potencias.
En el sector de la hostelería y la cocina industrial, las resistencias tubulares están presentes en hornos, freidoras, tostadores, calentadores de alimentos, planchas, hervidores y cámaras de fermentación. En estos casos, es fundamental que sean robustas, fáciles de limpiar y completamente seguras para cumplir con los estándares higiénicos del sector alimentario.
¿Qué es una resistencia tubular?
La resistencia tubular es un componente eléctrico diseñado para transformar la energía eléctrica en calor mediante el principio del efecto Joule. Es un tipo de resistencia calefactora encapsulada dentro de un tubo metálico que le proporciona durabilidad, estabilidad térmica y protección contra agentes externos. Este diseño la convierte en una de las soluciones de calefacción más versátiles y resistentes para procesos industriales, comerciales y domésticos.
Su estructura básica está formada por un filamento resistivo interno, generalmente de aleación níquel-cromo (NiCr), que es rodeado por un aislante térmico de óxido de magnesio (MgO) altamente compactado. Todo esto va encapsulado en un tubo metálico de acero inoxidable, Incoloy, cobre o incluso titanio, según la aplicación. El resultado es un dispositivo que soporta temperaturas elevadas y condiciones ambientales exigentes, manteniendo un rendimiento térmico óptimo.
Este tipo de resistencia se fabrica en múltiples formas: recta, en U, en espiral, aletada o personalizada según moldes. Esto permite su uso en aplicaciones tan diversas como hornos industriales, calderas, moldes para plásticos, depósitos de agua, maquinaria alimentaria y sistemas HVAC. Su nombre “tubular” hace referencia precisamente a su forma estructural: un tubo que aloja y protege los componentes internos.
Además de su adaptabilidad, la resistencia tubular destaca por su larga vida útil, facilidad de instalación y mantenimiento sencillo.
Funcionamiento de una resistencia tubular
El funcionamiento de una resistencia tubular se basa en un principio físico simple: cuando una corriente eléctrica pasa por un conductor de alta resistencia interna, se genera calor. Para calcular la resistencia eléctrica de un conductor tubular, como el alambre calefactor interno de una resistencia tubular, se emplea la ley de Ohm junto con la fórmula de resistencia específica de un material:
R=ρ⋅L/A
Donde:
- R = resistencia eléctrica (ohmios, Ω)
- ρ = resistividad eléctrica del material (ohm·metro, Ω·m)
- L = longitud del conductor (metros, m)
- A = área transversal del conductor (metros cuadrados, m²)
En el caso de una resistencia tubular, el conductor interno es una espiral enrollada de una aleación resistiva como NiCr (níquel-cromo), con una resistividad típica de aproximadamente 1.10 × 10⁻⁶ Ω·m.
Tipos de resistencias tubulares
Uno de los factores más destacados de la resistencia tubular es su capacidad de adaptarse a múltiples configuraciones geométricas, según la aplicación específica. A continuación, se presentan los tipos más comunes:
- Recta: La más sencilla y versátil. Se emplea como base para otras formas y es muy común en hornos, máquinas de envasado o calefacción por inserción en líquidos.
- Espiral: Diseñada para maximizar la superficie de contacto en espacios reducidos. Ideal para calentar aire en conductos, hornos de convección y calentadores rápidos.
- En forma de «U»: Con doble extremo en el mismo lado, facilita la instalación en superficies planas o depósitos. Es muy utilizada en calderas y sistemas de inmersión.
- Con aletas: Esta variante añade aletas metálicas a lo largo del tubo para mejorar la disipación de calor en medios gaseosos.

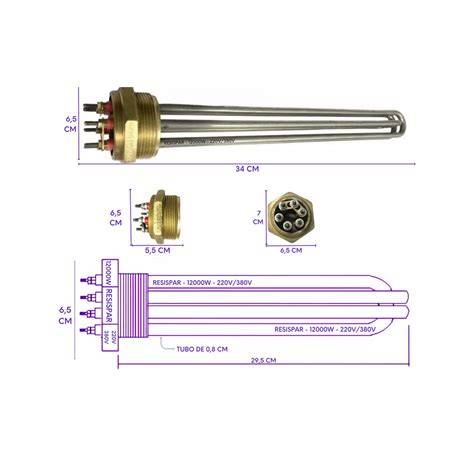

Resistencias tubulares de inmersión
Son un tipo especializado de resistencia tubular diseñada para calentar fluidos mediante contacto directo. Están pensadas para trabajar sumergidas parcial o totalmente en medios líquidos como agua, aceites térmicos, soluciones salinas o productos químicos, y se utilizan ampliamente en la industria alimentaria, farmacéutica, petroquímica y HVAC.
Estas resistencias tienen características particulares:
- Diseño estructural: El tubo exterior debe ser hermético y resistente a la corrosión. El terminal de conexión se ubica fuera del fluido, protegido por una caja de bornes, a menudo con aislamiento IP65 o superior. Suelen incluir roscas de montaje estándar (1″, 1½», etc.) para atornillarse en depósitos o tuberías.
- Materiales adaptados al medio: Para agua potable: acero inoxidable AISI 304 o 316. Para aceites térmicos: aceros especiales con recubrimientos antiadherentes. Para medios corrosivos: Incoloy, titanio o incluso teflón como recubrimiento exterior.
- Aplicaciones comunes: Calentamiento de agua en depósitos y termos eléctricos. Calderas industriales para vapor. Tanques de precalentamiento de aceites. Reactores químicos con control de temperatura. Piscinas, baños termales y sistemas de calefacción solar complementaria.
- Control térmico: Generalmente van acompañadas de termostatos, sondas PT100 o termopares para regular la temperatura del fluido, evitando sobrecalentamientos, cavitación o fallos eléctricos.
En estos casos, la resistencia tubular de inmersión debe ser cuidadosamente dimensionada para garantizar un equilibrio entre la potencia térmica y la capacidad de disipación del medio.
Resistencias tubulares aletadas
La resistencia tubular aletada es un dispositivo eléctrico utilizado para calentar fluidos en diversas aplicaciones industriales. Está formada por un elemento resistivo eléctrico que convierte la energía en calor y por aletas disipadoras que amplían el área de contacto con el aire, facilitando una mayor transferencia térmica al entorno.
Estas resistencias se fabrican en distintos tamaños y potencias, adaptándose a las necesidades de cada aplicación. Son ideales para sistemas de calefacción de aire, líquidos y gases, y se utilizan comúnmente en hornos, estufas, calderas, secadores, entre otros equipos industriales.
Su principal ventaja radica en su alta eficiencia térmica, que permite un calentamiento rápido y uniforme, reduciendo el tiempo de proceso y aumentando la productividad. Además, las aletas disipadoras prolongan la vida útil al reducir la temperatura del elemento calefactor.
Fáciles de instalar y reemplazar, estas resistencias minimizan los tiempos de inactividad en la producción y requieren un mantenimiento sencillo, como la limpieza periódica de las aletas. Disponibles en diámetros estándar (6,25 a 16 mm) y fabricadas en materiales como acero inoxidable, acero al carbono o cobre, incluyen un elemento resistivo de níquel-cromo (Ni/Cr) y óxido de magnesio compactado (MgO).
Mantenimiento de resistencias reparables. Sapporet Responde.
Resistencias tubulares vulcanizadas
Las resistencias tubulares vulcanizadas son dispositivos diseñados para calentar fluidos en procesos industriales, especialmente en ambientes refrigerados o con alta humedad. Están compuestas por un hilo resistivo enrollado en una base aislante y recubiertas con goma vulcanizada. Su temperatura máxima de trabajo es de 500°C, con diámetros entre 6,5 y 8,5 mm, y una zona fría protegida por cables de silicona de fabricación especializada.
El proceso de vulcanización confiere al material una mayor resistencia y durabilidad, haciéndolo apto para aplicaciones en agua, aceite, gases y líquidos corrosivos. Se utilizan en equipos como hornos, estufas, tanques de procesos y autoclaves.
Estas resistencias destacan por su alta durabilidad, resistencia a la corrosión y protección frente a impactos mecánicos. Son personalizables en tamaño, formato y potencia según las necesidades específicas y requieren un mantenimiento mínimo para un rendimiento óptimo.
Materiales utilizados en las resistencias tubulares
Elegir los materiales en una resistencia tubular determina su resistencia térmica, durabilidad, compatibilidad química y costo. Los principales materiales usados son:
Materiales del tubo exterior
- Acero inoxidable AISI 304 y 316: Resistencia a la corrosión y excelente para aplicaciones alimentarias o farmacéuticas.
- Incoloy 800/825: Alta resistencia a temperaturas extremas y ataques químicos. Usado en la industria química, petroquímica y plásticos.
- Cobre: Excelente conductor térmico, usado principalmente en aplicaciones de inmersión en agua.
- Titanio: Resistencia a medios agresivos, como ácidos o soluciones salinas.
Material del filamento resistivo
- Níquel-cromo (NiCr): El más habitual.
Aplicaciones de las resistencias tubulares en diferentes sectores
La resistencia tubular es protagonista en múltiples sectores. Gracias a su versatilidad, se adapta tanto a equipos pequeños como a instalaciones industriales complejas. A continuación, se describen algunas de sus aplicaciones más comunes.

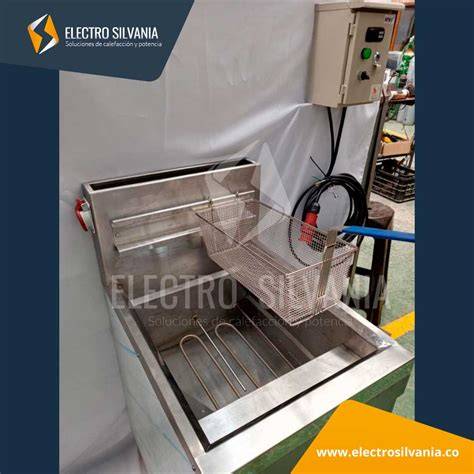

Freidoras industriales y comerciales
En el ámbito de la hostelería y la cocina industrial, una resistencia para freidora es un componente eléctrico encargado de generar calor en el aceite utilizado para freír alimentos. Está hecha de materiales diseñados para soportar altas temperaturas y se coloca sumergida en el aceite dentro del depósito de la freidora. Al activarse, la resistencia convierte la energía eléctrica en calor, calentando el aceite de manera rápida y uniforme hasta alcanzar la temperatura adecuada para freír alimentos, como patatas, churros o cualquier otro producto que requiera fritura.
Este tipo de resistencia es ideal para su uso en freidoras especializadas en diferentes alimentos, como freidoras de patatas, freidoras de churros y otras freidoras industriales o comerciales que utilizan aceite. Un ejemplo es una resistencia para freidora de 3 KW 230V con dimensiones de 185x230x162mm, fabricada en acero inoxidable AISI304, con un diámetro de tubo de 8 mm.
Tabla de especificaciones de una resistencia para freidora (ejemplo)
| Especificación | Valor |
|---|---|
| Potencia | 3000 W |
| Tensión | 230 V |
| Longitud | 185 mm |
| Anchura | 200 mm |
| Tipo de conexión | Faston |
| Tipo de aplicación | Aceite |
| Diámetro del tubo | 8 mm |
| Material del tubo | AISI304 |
Otros sectores
- Sector del plástico: Se utiliza en boquillas de extrusoras, moldes de inyección y zonas de calentamiento para termoselladoras, proporcionando un calentamiento preciso, duradero y uniforme para garantizar la calidad del producto final.
- Calefacción industrial: Desempeña un papel esencial en sistemas de aire forzado, resistencias blindadas, baterías calefactoras y calentadores destinados a depósitos o tanques.
- Tratamiento de agua: Se emplean en calentadores eléctricos, sistemas de ósmosis inversa, y dispositivos diseñados para piscinas o spas, asegurando un funcionamiento estable, eficiente y seguro en contacto directo con líquidos.
- Industria petroquímica y química: Donde las condiciones de operación suelen ser extremas, las resistencias fabricadas con materiales como Incoloy o titanio se utilizan en procesos corrosivos o de alta temperatura.
Ventajas de las resistencias tubulares
Las resistencias tubulares se han consolidado como la opción preferida en infinidad de aplicaciones térmicas gracias a sus características únicas. Comparadas con otros tipos de calentadores, ofrecen una serie de ventajas técnicas, operativas y económicas que justifican su uso extendido.
- Durabilidad y robustez: El encapsulado metálico de una resistencia tubular la protege frente a golpes, vibraciones, humedad, polvo y agentes químicos. Esto asegura una vida útil mucho más larga que resistencias expuestas o de película fina. Además, el aislamiento interno de óxido de magnesio prensado actúa como barrera contra fugas de corriente, incrementando la seguridad operativa. También existen versiones especiales para ambientes ATEX, presurizados o bajo vacío.
- Diseño personalizado: Las resistencias tubulares pueden fabricarse con geometrías a medida: rectas, en espiral, en U, con aletas, en anillo, serpentinas, etc. Esto permite una integración perfecta en la maquinaria, depósitos, moldes, hornos o superficies que deban calentarse.
- Eficiencia energética: El diseño tubular mejora la transferencia de calor directa, minimiza las pérdidas térmicas y permite una rápida puesta en temperatura. También admite control de temperatura de alta precisión mediante sensores externos o integrados. Además, las versiones con aletas o radiadores multiplican su área superficial, optimizando el rendimiento sin aumentar el consumo eléctrico.
- Seguridad: Gracias a su aislamiento eléctrico y controlabilidad, es una de las tecnologías más seguras para calentar medios líquidos o gaseosos. No hay llama ni emisión de gases, lo que la hace ideal para ambientes cerrados o peligrosos.
- Compatibilidad con automatización: Son fácilmente integrables en sistemas de control electrónico, relés de estado sólido, PLCs o sistemas de gestión energética. Esto permite un control dinámico del proceso térmico, algo clave en la Industria 4.0.
- Mantenimiento sencillo: Cuando están bien dimensionadas, requieren muy poco mantenimiento. En caso de fallo, su reemplazo es simple, económico y rápido.
