En la construcción, la cimentación es un aspecto crucial para la estabilidad y durabilidad de cualquier estructura. Una de las soluciones de cimentación más eficaces para situaciones específicas es la zapata combinada. En esta ficha descubrirás por qué y cómo se construye una zapata combinada, prestando especial atención al armado de su parrilla.
¿Qué es una Zapata Combinada?

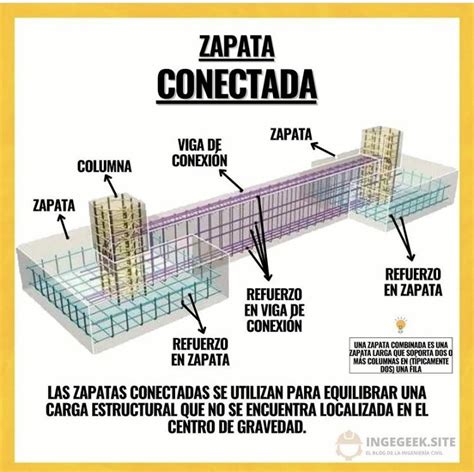

Una zapata combinada es una única zapata que sirve de cimiento para dos o más pilares. Este tipo de zapata se utiliza principalmente cuando los pilares están situados muy cerca uno del otro, haciendo inviable o poco eficiente el uso de zapatas aisladas para cada uno.
Doble Parrilla: El Corazón de la Zapata Combinada

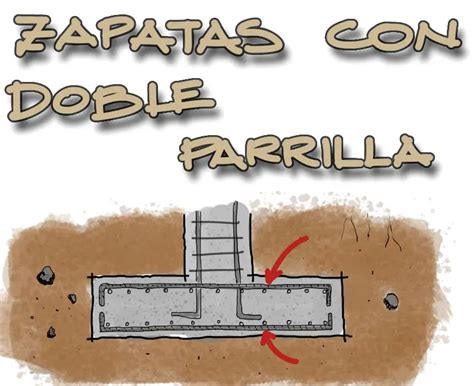

El armado de una zapata combinada se caracteriza por el uso de una doble parrilla. Esta armadura está compuesta por una rejilla de acero inferior y otra superior.
- La parrilla inferior trabaja de manera similar a como lo haría en una zapata aislada, soportando las cargas transmitidas por los pilares y distribuyéndolas al terreno.
- Sin embargo, la parrilla superior es un elemento de vital importancia. Es clave para absorber las tensiones que se producen entre los pilares, evitando deformaciones y fisuras en la zapata.
La parrilla superior trabaja a tracción en la zona superior para contrarrestar la tendencia del terreno a "doblar" la zapata hacia arriba entre los pilares.
Pates / Zancos: Manteniendo la Estructura
Para asegurar la correcta separación entre la parrilla inferior y la superior, se utilizan los pates o zancos. Estas piezas de acero no son meros separadores, sino un elemento estructural fundamental que mantiene la integridad del conjunto.
No improvises los pates: Usa siempre pates de acero corrugado con las dimensiones especificadas en el proyecto. Su correcta colocación es esencial para el comportamiento de la armadura.
Proceso de Armado y Colocación
El montaje de la parrilla para una zapata guía requiere precisión y atención al detalle.
- Asiento Diferencial y Montaje de la Parrilla Inferior: El proceso comienza con el montaje de la parrilla inferior.
- Replanteo y Fijación de los Pilares: Replantea la posición exacta de los arranques de cada pilar y átalos firmemente a la parrilla inferior.
- Colocación de Pates y Parrilla Superior: A continuación, coloca los pates o zancos de acero y seguidamente la parrilla superior.
- Atención al Atado: En una doble parrilla, el atado con alambre es fundamental. Asegúrate de que todas las barras estén firmemente unidas para garantizar la cohesión de la armadura.

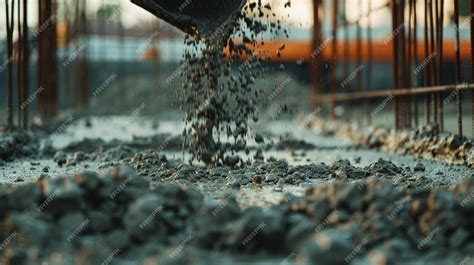

- Vaciado del Hormigón: Vierte el hormigón con cuidado para no desplazar la compleja armadura.
- Vibrado Cuidadoso: Un vibrado deficiente es peligroso aquí. Asegúrate de que el hormigón se compacte adecuadamente alrededor de la armadura, pero sin golpearla o moverla.
Errores Comunes y Cómo Evitarlos
Existen errores comunes en el armado de zapatas combinadas que pueden comprometer seriamente la seguridad de la estructura. Es vital conocerlos y prevenirlos:
Separación Incorrecta entre Parrillas
Consecuencia: La zapata no trabaja como se calculó y puede fisurar.
Cómo evitarlo: Usar los pates especificados en el plano y atarlos bien.
Arranques de Pilar Desplazados
Consecuencia: Los pilares quedarán fuera de eje.
Cómo evitarlo: Un replanteo cuidadoso y la fijación firme de los arranques a la parrilla inferior son esenciales.
Armado de Parrilla para Zapatas Paso por Paso
La correcta ejecución del armado de la parrilla en una zapata guía es un proceso técnico que exige rigor y conocimiento. Siguiendo estos pasos y prestando atención a los detalles, se garantiza la cimentación robusta y segura de la estructura.
