El acero inoxidable es un término que designa a toda una familia de aleaciones de hierro caracterizadas por su mayor resistencia a la corrosión y alta temperatura en comparación con el hierro puro y otros tipos de aceros y aleaciones. Los elementos principales del acero inoxidable son el hierro (Fe) y el cromo (Cr), con un contenido mínimo de cromo del 10.5%. Además, como todos los aceros, el acero inoxidable siempre contiene carbono hasta un máximo del 2%. También se añaden otros elementos, como níquel, molibdeno o nitrógeno, para mejorar la resistencia a la corrosión, la resistencia mecánica u otras propiedades, como la maleabilidad o la soldabilidad.
La resistencia a la corrosión y oxidación del acero inoxidable se debe al fenómeno de pasivación, es decir, la formación de una película protectora en su superficie compuesta por óxido de cromo III (Cr2O3) que se forma cuando el cromo reacciona con el oxígeno y la humedad del ambiente. Una característica muy importante de esta capa protectora es la autorreparación, donde el acero inoxidable vuelva a quedarse expuesto, se vuelve a formar la capa de óxido de cromo III.

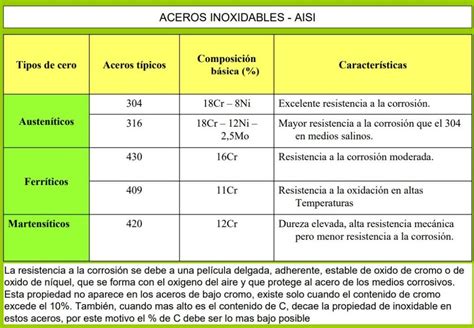

Los diferentes tipos de acero inoxidable se clasifican en cuatro grandes familias en función de la estructura o fase metalográfica observada a nivel molecular: austenítico, ferrítico, martensítico y dúplex. Dentro de cada familia se pueden fabricar aceros inoxidables con una composición, propiedades y calidades muy diferentes.
Acero Inoxidable 410: Un Análisis Detallado
El acero inoxidable 410 (UNS S41000) es un acero inoxidable martensítico, reconocido por su fuerza, tratabilidad térmica y resistencia a la corrosión moderada. Es un grado metálico de uso general, lo que lo convierte en un acero inoxidable martensítico básico. La composición de la aleación del acero inoxidable 410 determina en gran medida sus propiedades físicas. Está compuesto principalmente de hierro, tiene un porcentaje de cromo de 11.5-13.5% y una cantidad ínfima de níquel. También tiene algunos toques de manganeso, carbono y azufre. El cromo ofrece resistencia a la corrosión mediante la formación de una capa de óxido pasiva. Esta capa protege contra la corrosión atmosférica y la corrosión leve. El 410 tiene un contenido de níquel inferior al de los grados austeníticos como el acero inoxidable 304, lo que resulta rentable y proporciona una buena resistencia a la corrosión en condiciones más duras.
Propiedades Físicas del Acero Inoxidable 410
Las propiedades físicas del acero inoxidable 410 son esenciales para entender su comportamiento en diversas aplicaciones. A continuación, se presenta un resumen:
| Propiedad | Valor |
|---|---|
| Densidad | 7.74 g/cm³ |
| Punto de fusión | 1480-1530°C |
| Conductividad térmica | 24.9 W/m-K (a 100°C) |
| Resistividad eléctrica | 5.7 × 10⁻⁷ Ω-m |
| Capacidad calorífica específica | 460 J/kg-K |
El coeficiente de dilatación térmica del acero inoxidable 410 suele ser de alrededor de 9.9 × 10⁻⁶/K (a 20-100°C). Este coeficiente es importante porque determina cuánto se expandirá o contraerá el material con los cambios de temperatura, lo cual es crítico para las aplicaciones expuestas a ciclos térmicos. La aleación tiene una buena resistencia al calor y posee una fuerte integridad estructural a temperaturas de hasta 650 °C (temperatura máxima de servicio). La temperatura mínima de servicio del acero inoxidable 410 suele rondar los -20 °C, por debajo de la cual puede disminuir su tenacidad. Sin embargo, hay un inconveniente: si se expone a altas temperaturas (400-565°C) durante largos periodos, sus propiedades de resistencia a la corrosión se ven mermadas por la fragilización del temple.
Propiedades Mecánicas del Acero Inoxidable 410
El tratamiento del acero inoxidable 410 modifica significativamente sus propiedades mecánicas. Dado que es un acero inoxidable martensítico, el 410 puede endurecerse mediante los procesos de temple y revenido. Como resultado, mediante estos procesos específicos de tratamiento térmico se obtienen unas propiedades mecánicas óptimas, que le confieren una resistencia y una dureza increíblemente altas.
- Resistencia a la tracción: El acero inoxidable 410 tiene una resistencia a la tracción que oscila entre 450 MPa y más de 700 MPa. El estado recocido es de 450 MPa, mientras que el acero supera los 700 MPa cuando recibe tratamiento térmico. Esta elevada resistencia lo hace adecuado para aplicaciones que requieren un excelente rendimiento mecánico.
- Dureza: Una de las características más distintivas del 410 cuando está en estado de tratamiento térmico es la dureza. En esta fase, presenta valores Rockwell C de 30-40. Esta dureza lo hace idóneo para cuchillería y componentes resistentes al desgaste.
- Resistencia a la corrosión: En ambientes templados, el 410 presenta una buena resistencia a la corrosión debido a su composición de cromo. Funciona muy bien contra los medios corrosivos suaves y la corrosión atmosférica. Sin embargo, es menos resistente a la corrosión que el acero inoxidable 304 o 316.
Formas y Tratamientos del Acero Inoxidable 410
Las "formas" del acero inoxidable 410 se refieren a las condiciones de procesamiento, como los estados de laminado en caliente, recocido, tratado térmicamente o chapa. Todos estos estados influyen en las propiedades mecánicas y las aplicaciones del acero inoxidable 410. A través de estas distintas formas se determina si la aleación es adecuada para los usos finales y los procesos de fabricación.
- Estado recocido: El recocido ablanda el acero mediante un proceso controlado de enfriamiento y calentamiento a temperaturas de hasta 815-900°C. En este estado, el 410 presenta una buena ductilidad, una resistencia a la tracción media (450-600 MPa) y una excelente maquinabilidad. Es adecuado para aplicaciones que requieren operaciones de mecanizado y conformado, como utensilios de cocina o soportes estructurales.
- Laminado en caliente: El acero inoxidable 410 se lamina a altas temperaturas (por encima de 1000°C), lo que le confiere una resistencia y dureza moderadas y una tenacidad mejorada. Se utiliza en aplicaciones como soportes estructurales o fijaciones.
- Tratamiento térmico (templado y revenido): El tratamiento térmico implica el endurecimiento, que se realiza calentando el acero inoxidable 410 hasta 950-1010°C y enfriándolo. Tras el temple, se realiza el revenido a 200-700°C para regular la dureza y la tenacidad. Esta condición confiere al acero una elevada resistencia a la tracción (700-1000 MPa) y dureza (30-40 HRC), siendo adecuado para aplicaciones que requieren una gran resistencia y dureza, como los álabes de las turbinas y la cuchillería.
Ventajas y Desventajas del Acero Inoxidable 410
El acero inoxidable 410 ofrece una serie de ventajas que lo hacen atractivo para diversas aplicaciones, pero también presenta algunas limitaciones.
Ventajas:
- Buena resistencia a la corrosión: La composición de cromo del acero crea una capa protectora de óxido, proporcionando una resistencia moderada a la corrosión en ambientes suaves. El pulido mejora aún más esta resistencia.
- Alta resistencia y dureza: Los procesos de temple y revenido ayudan al 410 a obtener una dureza de unos 30-40 HRC y una alta resistencia a la tracción de hasta 1000 MPa, haciéndolo ideal para aplicaciones que requieren durabilidad y resistencia al desgaste, como cuchillería y elementos de fijación.
- Buena resistencia al calor: La aleación mantiene una buena integridad estructural hasta 650°C, lo que la hace adecuada para aplicaciones en entornos de alta temperatura.
- Rentabilidad: Con un contenido de níquel increíblemente bajo, el 410 es menos caro que grados austeníticos como el acero inoxidable 304 o 316.
- Maquinabilidad: En su estado recocido, el 410 se mecaniza fácilmente, lo que lo convierte en una opción rentable para la fabricación de componentes complejos.
Desventajas:
- Resistencia a la corrosión moderada: Es menos resistente a la corrosión en entornos muy corrosivos (cloruros o ácidos fuertes) en comparación con el acero inoxidable 304 o 316.
- Ductilidad reducida en estado endurecido: La 410 tratada térmicamente cambia una buena ductilidad por dureza, lo que puede complicar los procesos de conformado y aumentar el riesgo de grietas.
- Fragilidad por revenido: La exposición continua a temperaturas entre 400°C y 565°C disminuye la tenacidad y la resistencia a la corrosión del acero.
- Soldabilidad limitada: La soldadura del 410 requiere precalentamiento y recocido posterior para evitar la formación de grietas, lo que complica la fabricación.
308L + MIG: La Combinación Perfecta para Soldar Acero Inoxidable sin Tanto Esfuerzo. Practicas
Mecanizado y Fabricación del Acero Inoxidable 410
El acero inoxidable 410 es más mecanizable cuando está recocido, lo que mejora la eficiencia del torneado, fresado y taladrado. Para el 410 templado se necesitan herramientas especializadas debido a su gran dureza. Las variantes de acero que conservan azufre tienen una maquinabilidad mejorada y reducen ligeramente la resistencia a la corrosión. Recocer antes de mecanizado CNC de metales y aplicar fluidos de corte al acero mejora enormemente el acabado superficial y la vida útil de la herramienta.
Durante la fabricación, es importante utilizar técnicas adecuadas para minimizar el riesgo de agrietamiento y mantener las propiedades mecánicas deseadas. Por ejemplo, se recomienda el precalentamiento y el tratamiento térmico posterior a la soldadura del acero inoxidable 410 para reducir el riesgo de fragilidad y restaurar la resistencia a la corrosión. Al conformar o doblar, es preferible trabajar con el acero en su estado recocido, ya que este estado ofrece una mejor ductilidad y reduce la probabilidad de agrietamiento.
Usos del Acero Inoxidable 410 en Ollas y Utensilios de Cocina
El acero inoxidable 410 se utiliza en muchas industrias debido a sus buenas propiedades mecánicas y resistencia a la corrosión. Se puede aplicar a una amplia gama de cosas como cubiertos, utensilios de cocina, aspas de turbinas de vapor o gas, piezas de bombas o válvulas, etc.
En el contexto de ollas y utensilios de cocina, el acero inoxidable 410, al ser martensítico y magnético, es utilizado en cuberterías que requieren una alta resistencia al desgaste. También es habitual encontrar cuberterías fabricadas con acero inoxidable 13/0, que se suele corresponder con el SAE 410, aunque por su bajo contenido en cromo, estos cubiertos tienen muy reducida su resistencia a la corrosión, por lo que se consideran los de más baja calidad y ni siquiera llegan al 16% mínimo de cromo marcado por el NSF International.
En aplicaciones como utensilios de cocina, el 410 se valora por su durabilidad y la capacidad de mantener un borde afilado en cuchillos. Sin embargo, su menor resistencia a la corrosión en comparación con los aceros austeníticos como el 304 o 316 lo hace menos adecuado para ollas y sartenes que estarán en contacto constante con líquidos ácidos o salinos durante la cocción, donde la resistencia a la corrosión es primordial.
Comparativa con Otros Aceros Inoxidables: 304 y 316
Para decidir para qué se puede utilizar el acero inoxidable AISI 410 en diversas industrias, debemos tener en cuenta la resistencia mecánica y la dureza, así como compararlo con otros grados comunes utilizados en la cocina.

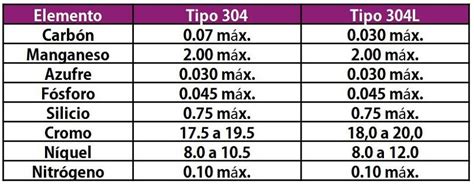

- Acero Inoxidable 304: El acero inoxidable SAE 304 (EN 1.4301) es el más utilizado de todos los aceros inoxidables, no solo en la cocina. Contiene 18-20% Cr y 8-10.5% Ni, también conocido como acero inoxidable 18-8 o 18-10. El 304 no es magnético en condiciones de recocido. Tiene buena resistencia a la corrosión y oxidación atmosférica, especialmente en atmósferas agresivas, gracias a su mayor contenido de cromo y níquel. En comparación con el 410, el 304 ofrece una mejor resistencia a la corrosión y conformabilidad, pero menor resistencia cuando el 410 es tratado térmicamente.
- Acero Inoxidable 316: El acero inoxidable SAE 316 (EN 1.4401) es el segundo tipo de acero inoxidable más utilizado. Es similar al 304 pero contiene molibdeno que le confiere una mayor resistencia a la corrosión, en especial a la corrosión ácida, corrosión por cloruros y picado. En general es considerado de más alta calidad que el 304. El tipo 316 va más allá de este punto al agregar molibdeno, lo que mejora en gran medida su capacidad para resistir cloruros como las sales marinas y las sales de deshielo, lo que lo hace adecuado para aplicaciones de procesamiento químico y marino. No se puede endurecer como el 410, pero su resistencia a la corrosión es superior en entornos muy corrosivos.
El acero inoxidable 410, al ser martensítico, tiene mayor resistencia al desgaste y la capacidad de ser endurecido mediante tratamiento térmico, pero sacrifica algunas de sus propiedades de resistencia a la corrosión en ambientes hostiles en comparación con el 304 y el 316.
tags: #acero #inoxidable #410 #en #ollas
