Las células solares de oblea de silicio dominan actualmente el mercado fotovoltaico, y su participación de mercado sigue en aumento. La caracterización avanzada juega un papel crucial para las mejoras continuas en la rentabilidad de estas células. Este artículo ofrece una visión general de las técnicas de caracterización avanzada utilizadas para el análisis de células solares de oblea de silicio, tanto en laboratorios como en fábricas. Se presentarán imágenes de luminiscencia, espectroscopía de vida útil y mediciones ópticas y eléctricas. Además, se detalla un análisis de pérdidas basado completamente en parámetros medidos, cuantificando los principales procesos de pérdida en células solares de oblea de silicio.
Importancia de las Obleas de Silicio en la Tecnología Moderna
Las obleas de silicio son láminas ultrafinas, circulares en microelectrónica y cuadradas en fotovoltaica, que actúan como sustrato base para la mayoría de los dispositivos modernos. Su pureza y uniformidad cristalina determinan las propiedades eléctricas de las obleas. Para producirlas, se cultivan lingotes a partir de polisilicio ultrapuro mediante el método Czochralski o el de zona flotante. El lingote se prepara, se corta con hilos de diamante en obleas desde 120 hasta 775 µm y se somete a grabados químicos y texturización para eliminar defectos y mejorar la captación de luz.
En la industria microelectrónica, una oblea o lámina es una placa fina de un material semiconductor, por ejemplo, el silicio, con la que se construyen microcircuitos mediante técnicas de dopado, grabado químico y deposición de varios materiales. Las obleas tienen una importancia clave en la fabricación de dispositivos semiconductores tales como los circuitos integrados o las células solares. Se fabrican diferentes tamaños que abarcan desde 1 pulgada hasta 11.8 pulgadas y calibres del orden de medio milímetro. Generalmente se obtienen mediante el corte de grandes cilindros de material semiconductor utilizando discos de diamante para después ser pulidas por una de sus caras.
Las obleas de silicio son fundamentales porque son la base de prácticamente toda la tecnología moderna. Las obleas también han revolucionado la energía solar: las obleas de silicio procesadas para fabricar células solares convierten la luz solar en electricidad en los paneles solares. Físicamente, una oblea estándar es como una placa delgada y redonda. La superficie es muy pulida y reflectante, lisa como un espejo.
Proceso de Fabricación de Obleas de Silicio
El proceso de fabricación de obleas de silicio comienza con silicio policristalino de alta pureza, denominado silicio de grado electrónico (EGS). El silicio policristalino utilizado como materia prima en la fabricación de lingotes monocristalinos no debe confundirse con el silicio policristalino utilizado directamente en células solares policristalinas. El silicio monocristalino se obtiene a partir de fragmentos o granos de material que se funde y reorganiza completamente para generar una estructura monocristalina mediante el crecimiento controlado a partir de una semilla.
Para iniciar la cristalización, se cargan trozos de este polisilicio en un crisol redondo de cuarzo, junto con cantidades precisas de elementos dopantes, según el tipo de silicio deseado. El crisol se introduce en un horno especializado, conocido como cristalizador, donde se crea una atmósfera de gas inerte, generalmente de argón, para evitar la oxidación y la contaminación del silicio. Tanto la semilla que está unida a una varilla de extracción, como el crisol giran, en direcciones opuestas, para favorecer la mezcla uniforme del fundido y la solidificación uniforme. El resultado es un lingote o boule de silicio cilíndrico que suele tener un diámetro de hasta 200 mm o 300 mm y entre 1 y 2 metros de largo. Todo el cristal de silicio comparte la orientación de la semilla y es una red cristalina única y continua de un extremo a otro.
Existen dos métodos principales para obtener lingotes de silicio monocristalino:

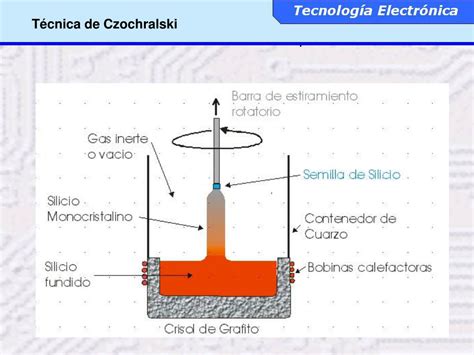

- Método Czochralski (CZ): Es el método más común. Implica fundir silicio policristalino en un crisol de cuarzo y luego extraer lentamente un cristal monocristalino giratorio (la semilla) de la masa fundida. Un efecto secundario del proceso CZ es que el silicio fundido se contiene en un crisol de cuarzo, lo que implica que una pequeña cantidad de oxígeno del crisol se disuelva en la masa fundida.
- Método de Zona Flotante (FZ): Es un proceso sin crisol diseñado para obtener silicio de ultra alta pureza. En este método, una varilla de silicio policristalino se calienta mediante una bobina de inducción, creando una zona fundida localizada que se desplaza a lo largo de la varilla, guiando la solidificación a partir de un cristal semilla. Las obleas FZ se reservan para aplicaciones que exigen pureza extrema o propiedades eléctricas muy especializadas.
Además, para la industria solar, es común fabricar lingotes de silicio multicristalino (policristalino) mediante procesos de fundición en molde, como el Bridgman-Stockbarger o la solidificación direccional. En estos métodos, el silicio ultrapuro se funde y se vierte en un crisol, enfriándose lentamente para favorecer el crecimiento de múltiples granos cristalinos. Su producción es más rápida y económica que la del monocristalino.
Procesamiento de Lingotes a Obleas

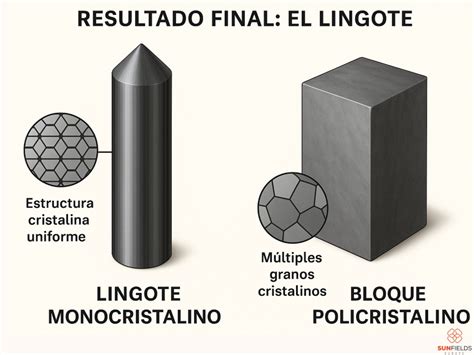

Una vez completado el crecimiento del cristal, se obtiene un lingote de silicio sólido. Los lingotes monocristalinos presentan un acabado metálico gris brillante y, a veces, sutiles estrías horizontales. El primer paso de preparación mecánica consiste en recortar los extremos cónico y final para eliminar zonas irregulares o con mayor concentración de impurezas. A continuación, se rectifica o muele la superficie curva para obtener un diámetro uniforme a lo largo de toda la longitud útil del lingote.
En obleas de menos de 200 mm de diámetro, es habitual cortar una cara plana en uno o dos lados del lingote. En obleas modernas de 200 mm y 300 mm, en lugar de caras planas se hace una pequeña muesca en el borde del lingote, que se transfiere a cada oblea. Una vez preparado el lingote, el siguiente paso es cortarlo en obleas muy finas utilizando sierras de alta precisión. En la producción moderna, el estándar es el uso de sierras de hilo múltiple, que cortan cientos de obleas simultáneamente.
Las obleas recién cortadas presentan una superficie dañada: marcas de la sierra, microfisuras, tensiones mecánicas y contaminación. Por ello, requieren un proceso de limpieza y control de calidad fundamental para garantizar su rendimiento.
Técnicas de Caracterización Avanzada
La caracterización avanzada de las obleas de silicio permite obtener información valiosa en diversas etapas del proceso de fabricación de células solares. Algunas de las técnicas clave incluyen:
1. Imágenes de Fotoluminiscencia (PL)
La imagen de fotoluminiscencia (PL) se ha convertido en una técnica de caracterización muy versátil en el campo de la fotovoltaica de obleas de silicio. Permite estudiar obleas de silicio parcialmente procesadas en cada paso de la secuencia de fabricación de células solares. Las imágenes PL pueden revelar la calidad de las obleas recibidas, mostrando áreas de baja vida útil de portadores minoritarios o la distribución de impurezas cerca de los límites de grano.
2. Espectroscopía de Vida Útil (Lifetime Spectroscopy)
Las obleas de silicio recibidas contienen una capa defectuosa en cada superficie como resultado del proceso de aserración. La vida útil del portador minoritario en esta capa es relativamente baja. El procesamiento químico elimina esta capa, pero su grosor varía entre proveedores. Se requiere una secuencia de caracterización para asegurar su eliminación completa. Mediante la preparación de estructuras de vida útil simétricamente pasivadas y la medición de la vida útil efectiva (por ejemplo, mediante decaimiento de fotoconductancia cuasi-estacionaria), se puede determinar el tiempo de grabado de daño de sierra mínimo requerido (SDE).
3. Mediciones de Resistencia de Hoja
La difusión de fósforo es una forma estándar para la formación del emisor. Los parámetros de interés son la resistencia de la lámina y su uniformidad lateral. Mapas de resistencia de hoja obtenidos con una sonda de cuatro puntos pueden revelar problemas de uniformidad que podrían llevar a dificultades en la metalización.
4. Análisis de Propiedades Ópticas y de Pasivación
El nitruro de silicio es un recubrimiento antirreflectante (ARC) común en células solares de obleas de silicio, ya que reduce las pérdidas por reflexión y proporciona pasivación. Es importante optimizar tanto las propiedades de ARC como las de pasivación superficial. El análisis de la reflexión, absorción y transmisión en función del índice de refracción de la película de nitruro de silicio es crucial. Las pérdidas de reflexión y absorción inducidas por la película deben considerarse en obleas texturizadas.
5. Imágenes de Electroluminiscencia (EL)
El contacto metálico frontal y trasero de una célula solar se forma típicamente mediante serigrafía y posterior cocción. El desafío es obtener baja resistencia en serie y baja recombinación de portadores de carga. Las imágenes de electroluminiscencia (EL) pueden identificar problemas de contacto, como dedos rotos o problemas de pasivación en el contacto posterior.
Análisis de Pérdidas en Células Solares
Para todas las células solares, se mide su curva I-V a un sol para determinar la eficiencia de conversión de energía solar. Sin embargo, es de gran importancia conocer los factores que limitan la eficiencia. Se ha desarrollado un método de análisis de pérdidas "ascendente" para células solares de oblea de silicio que cuantifica los siete mecanismos de pérdida más importantes en el punto de máxima potencia (MPP) a un sol. Este análisis se utiliza de forma iterativa para mejorar las células solares.
Los parámetros clave de la célula solar se derivan de la curva I-V de luz, incluyendo el voltaje de circuito abierto ($V_{OC}$), la densidad de corriente de cortocircuito ($J_{SC}$), el factor de relleno (FF) y la eficiencia (EFF). La resistencia en serie a un sol ($R_{S.light}$) se determina a partir de la diferencia de voltaje entre la curva I-V en oscuridad y la curva I-V desplazada a un sol en $J_{MPP}$. Además, se determinan la densidad de corriente de saturación del diodo efectivo ($J_{0.eff}$) y el factor de idealidad efectivo ($n_{eff}$).
La eficiencia cuántica externa (EQE) y la eficiencia cuántica interna (IQE) de la célula solar se determinan mediante el método de respuesta espectral diferencial. El área metalizada de la superficie frontal se mide utilizando un sistema de visión 3D automatizado. A partir de la reflectancia hemisférica medida, la fracción de metalización y la reflectancia de la rejilla metálica, se calcula la reflectancia del área activa (RAA).
Finalmente, las pérdidas de potencia (en mW/cm²) en el MPP de la célula solar se calculan para cada uno de los siete mecanismos de pérdida estudiados. Las pérdidas ópticas y las pérdidas debidas a un IQE del área activa (IQEAA) no perfecto se calculan ponderando los datos medidos con el espectro AM1.5G. La pérdida de corriente calculada en el circuito corto se convierte en una pérdida de potencia en el MPP mediante multiplicación con $V_{MPP}$.
Mecanismos de Pérdida Cuantificados:
- Sombreado del metal frontal
- Reflexión de la superficie frontal del área activa
- Escape de la superficie frontal
- Resistencia en serie
- Resistencia en derivación
- Eficiencia cuántica interna del área activa no perfecta
- Corriente de polarización directa en el punto de máxima potencia
Para una célula solar específica analizada, la pérdida de energía debida a un IQEAA no perfecto fue dominante (37%), seguida de la pérdida de potencia debida al sombreado del metal frontal (24%).
| Mecanismo de Pérdida | Pérdida de Potencia (mW/cm²) |
|---|---|
| IQEAA no perfecto | [Valor específico de la tabla 2] |
| Sombreado del metal frontal | [Valor específico de la tabla 2] |
| Reflexión de la superficie frontal | [Valor específico de la tabla 2] |
| Escape de la superficie frontal | [Valor específico de la tabla 2] |
| Resistencia en serie | [Valor específico de la tabla 2] |
| Resistencia en derivación | [Valor específico de la tabla 2] |
| Corriente de polarización directa | [Valor específico de la tabla 2] |

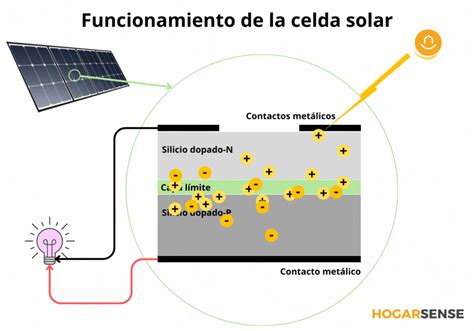

¿Cómo funcionan las celdas solares?
Este análisis de pérdidas puede adaptarse fácilmente a otras tecnologías fotovoltaicas, como películas delgadas de silicio, CIGS y células solares basadas en CdTe, así como a módulos fotovoltaicos.
