El secado eficiente de sólidos a granel es un aspecto importante del procesamiento industrial moderno. El secado en lecho fluidizado (FBD) es una tecnología avanzada de secado industrial que utiliza el principio de
Esta técnica de secado se utiliza ampliamente en diversas industrias, entre ellas:
- Productos farmacéuticos: gránulos de comprimidos, pellets recubiertos.
- Procesamiento de alimentos: leche en polvo, café, cereales.
- Productos químicos y fertilizantes: resinas poliméricas, gránulos de urea.
- Minerales y cerámicas: arena de sílice, cemento.
Los secadores de lecho fluidizado son un método flexible y popular para secar sólidos a granel y suelen ser la primera opción en la selección de sistemas de secado industrial. En este artículo, exploraremos qué es un secador de lecho fluidizado, su principio de funcionamiento, sus componentes, tipos y aplicaciones industriales.
Principio de Funcionamiento del Secado en Lecho Fluidizado
Los secadores de lecho fluidizado se basan en la fluidización de sólidos para secar eficazmente los materiales. La fluidización se produce cuando una corriente de aire caliente (o gas) pasa hacia arriba a través de un lecho de partículas sólidas, levantándolos y suspendiéndolos en un estado fluido. Esto mejora la transferencia de calor y masa, garantizando un secado eficiente.
El Proceso de Fluidización
El proceso de fluidización implica varias etapas clave:
- Fase de lecho fijo: A baja velocidad del aire, las partículas permanecen estacionarias.
- Velocidad mínima de fluidización: El flujo de aire llega a un punto donde las partículas comienzan a flotar.
- Fluidización burbujeante: Se forman burbujas de aire, lo que mejora la mezcla y la transferencia de calor.
- Transporte neumático: El flujo de aire excesivo arrastra las partículas (se utiliza en el secado por aspersión).
La fluidización, donde el material se comporta como un líquido y permanece suspendido, se logra mediante el equilibrio adecuado entre el flujo de aire ascendente y el peso de las partículas. Esto se logra haciendo pasar aire a través de un lecho permeable de sólidos formado por una placa porosa en el fondo del recipiente de secado.
Mecanismo de Transferencia de Calor y Masa
El aire caliente pasa a través del material, transfiriendo calor a través de convección. La humedad se evapora de las superficies de las partículas y es eliminada por el aire de escape. La agitación continua evita la formación de grumos y asegura un secado uniforme. El secador de lecho fluidizado de SCHULE, por ejemplo, seca los cereales, copos y legumbres de manera uniforme y suave. El producto entra en la máquina por la entrada y se distribuye directamente por toda la anchura del secador. Dentro de la primera sección, el producto es atravesado por aire caliente de abajo a arriba y transportado a la siguiente sección mediante un movimiento oscilante de la máquina.
APRENDE CÓMO FUNCIONA EL SECADOR DE LECHO FLUIDIZADO

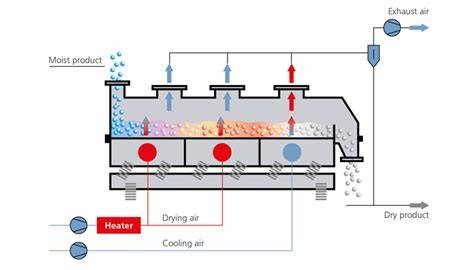

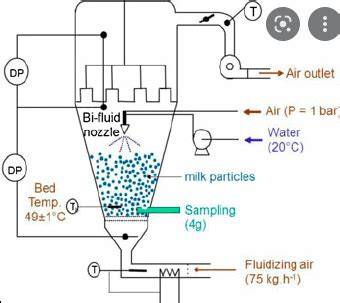

Componentes Clave de un Secador de Lecho Fluidizado
Un secador de lecho fluidizado es un conjunto de piezas o componentes que se coordinan para eliminar la humedad en polvo o gránulos. Los diferentes secadores de lecho fluidizado tienen una cantidad variable de elementos, pero todos sirven para el mismo propósito. A continuación, se detallan los componentes principales:
| Componente | Función |
|---|---|
| Contenedor de producto | Sostiene el material a secar. Su forma cónica mejora la fluidez y suele estar hecho de acero inoxidable. |
| Placa distribuidora perforada | Garantiza una distribución uniforme del aire fluidizado entre las particiones internas y externas, fundamental para una fluidización adecuada. |
| Unidad de tratamiento de aire (UTA) | Filtra, calienta y controla el flujo de aire. Incluye filtros para eliminar la humedad, un regulador de presión y un lubricador. |
| Sistema de calefacción | Calienta el aire que pasa a través de él. Consta de componentes como un horno de gas, radiador de vapor eléctrico o intercambiadores de calor. El aire caliente siempre debe pasar por un filtro de alta eficiencia antes de entrar en la cámara de secado. |
| Soplador de escape | Expulsa humos contaminados y aire caliente, permitiendo una respiración relativamente limpia y un funcionamiento eficiente de la máquina. |
| Filtro de escape (o filtro de mangas / separador ciclónico) | Elimina partículas finas (polvo) del aire de escape, contribuyendo a la calidad del aire y la uniformidad del producto. |
| Sistema de control (armario y panel de control) | Monitorea y ajusta la temperatura, el flujo de aire y el tiempo de secado, garantizando una calidad constante del producto y la seguridad. |
| Boquilla de pulverización | Divide el flujo de fluido en un patrón de rociado, determinando la calidad del producto final. |
| Sistema de entrega de soluciones | Asegura que la solución llegue al atomizador con facilidad. Incluye un filtro magnético, un tanque de líquido y una bomba. |
| Colector de polvo | Ayuda a reducir desechos y emisiones, eliminando el polvo suspendido del aire ambiente y del vapor de agua. |
Tipos de Secadores de Lecho Fluidizado
Los secadores de lecho fluidizado se pueden clasificar en función de su modo de funcionamiento, diseño y propiedades del material. Es importante destacar que pueden modificarse y diseñarse de forma híbrida para adaptarse a aplicaciones y requisitos específicos.
Secadores de Lecho Fluidizado por Lotes vs. Continuos
- Secador de lecho fluidizado por lotes: Procesa material en cantidades fijas. Ideal para el secado a pequeña escala o de múltiples productos. Se utiliza en productos farmacéuticos y productos químicos especiales.
- Secador de lecho fluidizado continuo: El material se alimenta y descarga continuamente. Ideal para producción de alta capacidad. Se utiliza en el procesamiento de alimentos, fertilizantes y minerales.
Secadores de Lecho Fluidizado Estáticos vs. Vibratorios
- Secador de lecho fluidizado estático: Depende únicamente del flujo de aire para la fluidización. Adecuado para polvos y gránulos de fácil flujo. Un secador estático de lecho fluidizado no requiere accionamiento mecánico.
- Secador de lecho fluidizado vibratorio: Utiliza vibración mecánica para ayudar a la fluidización. Ideal para materiales pegajosos o húmedos (por ejemplo, lodos, agroquímicos) o productos con niveles de humedad más elevados, ya que estos materiales a granel no son tan fluidos o son difíciles de fluidificar. La vibración garantiza un secado óptimo del material y evita la formación de grumos o nidos.
Sistemas de Lecho Fluidizado Especializados
- Secador de lecho con canalón: Para partículas grandes y densas (por ejemplo, semillas, plásticos).
- Recubridor Wurster: Combina secado y recubrimiento (pellets farmacéuticos).
- Secador de lecho fluidizado multietapa: Mejora la eficiencia con zonas de secado secuenciales, permitiendo procesos de secado más complejos.
- Secador de lecho fluidizado agitado: Combina un lecho fluidizado con agitación mecánica para mejorar la eficiencia del secado.
Aplicaciones Industriales del Secado en Lecho Fluidizado
Los secadores de lecho fluidizado son cada vez más populares en diversas industrias gracias a su versatilidad, eficiencia y alta capacidad de secado. Estos secadores tienen una amplia gama de aplicaciones en los sectores agrícola, farmacéutico, alimentario y de minerales.
Industria Farmacéutica
Los secadores de lecho fluidizado desempeñan un papel importante en la industria farmacéutica, donde el secado preciso de polvos, gránulos y comprimidos farmacéuticos es crucial. De hecho, es, con diferencia, el secador más utilizado en esta industria. Sus aplicaciones incluyen:
- Secado de gránulos antes de la compresión de la tableta.
- Recubrimiento de pellets para la liberación controlada de fármacos.
- Soporte para liofilización (secado por congelación).
Los medicamentos son sensibles al calor. Si se calientan demasiado, los ingredientes activos pueden descomponerse y perder eficacia. Por eso, los secadores de lecho fluidizado cuentan con sistemas precisos de control de temperatura. Los operadores pueden ajustar el calor y el flujo de aire según el material que se esté secando. Por ejemplo, los materiales sensibles al calor pueden secarse a bajas temperaturas sin dañarlos. Esta característica garantiza un secado seguro y eficiente.
Procesamiento de Alimentos
El secado correcto de los alimentos es esencial para mantener su calidad y vida útil. Los secadores de lecho fluidizado se utilizan para:
- Producción de leche en polvo y fórmula infantil.
- Secado de café y té instantáneos.
- Snacks y cereales para el desayuno.
- Eliminar la humedad de granos, cereales y semillas para mejorar la estabilidad del producto y evitar el deterioro.
- Secado suave y uniforme de granos de café para preservar su sabor y aroma.
Industria Química y de Fertilizantes
Al igual que en la industria farmacéutica, los secadores de lecho fluidizado se utilizan ampliamente en la industria química para secar diversos compuestos, como:
- Secado de resinas poliméricas y perlas catalizadoras.
- Granulación de fertilizantes de urea y NPK.
Minerales y Cerámica
Los secadores de lecho fluidizado también se utilizan en la industria de áridos minerales para el secado y desaglomeración de materiales, así como en:
- Secado con gel de sílice y zeolita.
- Procesamiento de cemento y arcilla.
- Secado de biomasa para la combustión eficiente de combustibles.
Ventajas y Desventajas del Secado en Lecho Fluidizado
Como cualquier secador industrial, los secadores de lecho fluidizado presentan ventajas y desventajas inherentes que los hacen más adecuados para ciertas aplicaciones que otros secadores.
Ventajas
Los secadores de lecho fluidizado son el método de secado preferido para muchas aplicaciones debido a sus numerosas ventajas:
- Secado más rápido: Significativamente más rápido que el secado en bandeja o en horno, reduciendo el tiempo de secado hasta en un 80%.
- Resultados uniformes: Eliminación uniforme de la humedad debido a la agitación constante, lo que garantiza que cada partícula reciba la misma cantidad de calor.
- Suave con materiales sensibles al calor: Ideal para productos frágiles (por ejemplo, enzimas, probióticos) debido al control preciso de la temperatura.
- Multifuncional: Se puede utilizar para secar, enfriar y recubrir.
- Escalable: Desde escala de laboratorio hasta producción industrial.
- Automatización: Son especialmente fáciles de automatizar, lo que facilita el control y manejo.
- Costo: Relativamente bajo costo de inversión y su pequeño tamaño facilita su envío e instalación.
- Mantenimiento: Mínimo mantenimiento ya que no tienen piezas móviles en contacto directo con el producto.
Desventajas
Si bien los secadores de lecho fluidizado ofrecen numerosas ventajas, también presentan algunas desventajas:
- Alto consumo de energía: Requieren potentes ventiladores y calentadores, lo que puede resultar en un alto consumo de electricidad y costos operativos.
- No apto para materiales extremadamente sensibles al calor: Aunque cuentan con control de temperatura, algunos ingredientes farmacéuticos muy delicados pueden requerir métodos de secado alternativos como el secado al vacío o la liofilización.
- Desgaste de partículas: La turbulencia durante el proceso de fluidización puede causar desgaste y generación de polvo en algunos materiales.
- Materia prima uniforme: Requieren una materia prima muy uniforme. Las fluctuaciones en el tamaño de las partículas, el contenido de humedad o la densidad aparente pueden presentar problemas.
- Limpieza y mantenimiento regulares: Los polvos y gránulos pueden adherirse a las paredes, filtros y otras piezas, lo que exige una limpieza y mantenimiento regulares para evitar la contaminación.
- Limitaciones de velocidad: No pueden funcionar a velocidades más bajas que otros tipos de secadores cuando la capacidad es reducida, ya que se requiere una cierta velocidad del aire para lograr una fluidización mínima.
- No apto para sólidos tóxicos y material pegajoso: Pueden no ser adecuados para este tipo de materiales.
Consideraciones Clave al Seleccionar un Secador de Lecho Fluidizado
Seleccionar el secador de lecho fluidizado adecuado es fundamental para optimizar el proceso de secado y lograr los resultados deseados en una amplia gama de industrias. Es importante considerar cuidadosamente las siguientes características del material y requisitos de producción:
Propiedades del Material
- Tamaño y densidad de partículas: Afecta el comportamiento de fluidización y la dinámica de secado. Cuanto más pequeñas sean las partículas, menor será generalmente el tiempo de secado. Las partículas con formas irregulares son más difíciles de secar.
- Contenido de humedad: El contenido de humedad inicial afecta el tiempo y el factor de secado. Los materiales pegajosos o muy húmedos pueden necesitar un tratamiento previo o un secador vibratorio.
- Sensibilidad al calor: Algunos materiales son susceptibles a las altas temperaturas y deben secarse a temperaturas más bajas para evitar su deterioro.
- Calor específico: La cantidad de calor necesaria para elevar su temperatura en un grado es un factor importante.
- Composición química y propiedades reológicas: Son datos cruciales para el diseño del secador.
Requisitos de Producción
- Procesamiento por lotes vs. procesamiento continuo: Determinar el modo de operación según la necesidad.
- Capacidad de rendimiento: La cantidad de material a procesar por unidad de tiempo (kg/hora o toneladas/día).
- Tiempo de residencia: El tiempo necesario para un secado completo varía según el material.
Eficiencia Energética y Costos
En una época de aumento de los costos energéticos y de estrictos requisitos en materia de emisiones, es aún más importante garantizar el funcionamiento energéticamente eficiente de un sistema de secado de lecho fluidizado.
- Sistemas de recuperación de calor: Para reducir los costos operativos y optimizar los procesos térmicos.
- Método de calentamiento: Evaluar si la calefacción eléctrica, a gas o indirecta (vapor, aceite térmico, calor residual) es la más eficiente y compatible.
Cumplimiento y Seguridad
- Requisitos de BPM: Para productos farmacéuticos y alimentos.
- Diseños a prueba de explosiones: Para materiales inflamables.
- Normas de seguridad y regulatorias: Asegurarse de que el secador cumpla con todas las regulaciones pertinentes.
Mantenimiento y Limpieza
- Facilidad de desmontaje: Para sistemas CIP (limpieza in situ).
- Frecuencia de reemplazo del filtro.
- Accesibilidad y mantenimiento: Prestar atención a la facilidad de limpieza y mantenimiento.
Tendencias Futuras en el Secado por Lecho Fluidizado
La tecnología de secado por lecho fluidizado continúa evolucionando, incorporando innovaciones para mejorar la eficiencia y la sostenibilidad:
- Integración de IA e IoT: Para la optimización de procesos en tiempo real y el monitoreo remoto.
- Sistemas de secado híbridos: Por ejemplo, secado en lecho fluidizado asistido por microondas.
- Soluciones energéticas sostenibles: Como el secado asistido por energía solar.
- Diseños especializados: Con intercambiadores de calor internos, sistemas de vaciado propios y lechos ampliados.
