La fabricación de dispositivos semiconductores y circuitos integrados es un proceso de alta precisión que se basa en una serie de etapas complejas, entre las cuales la fotolitografía juega un papel fundamental. Este proceso permite transferir patrones intrincados desde una fotomáscara a la superficie de una oblea de silicio, que actúa como el sustrato principal en la industria electrónica.
El silicio, en su forma cristalina, se procesa en la industria en forma de obleas. Estas obleas, aunque comúnmente de silicio, pueden tener otras opciones de sustrato como vidrio, zafiro o incluso metales, sirviendo como base para la transferencia de patrones litográficos.
Preparación del Sustrato y Aplicación de Resinas Fotoresistentes
La preparación del sustrato es el primer paso crucial. Las obleas de silicio se limpian meticulosamente mediante baños químicos húmedos o tecnología de plasma para eliminar cualquier contaminante que pueda afectar el proceso posterior. El protocolo RCA, con baños químicos secuenciales, se utiliza para eliminar contaminantes específicos, incluyendo la limpieza con disolvente para eliminar aceites y grasas, y la limpieza con SC-1 (hidróxido de amonio, peróxido de hidrógeno y agua desionizada) para eliminar partículas y materia orgánica.

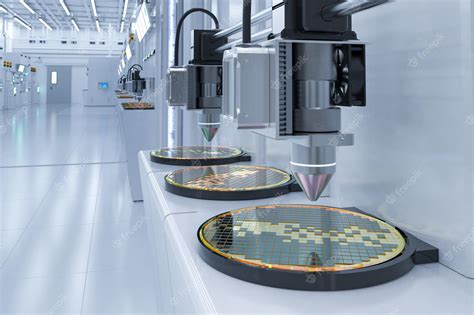

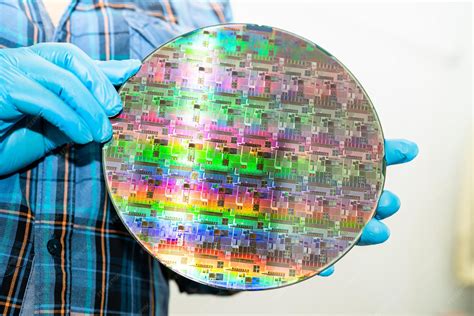

Posteriormente, se aplica una capa de resina fotoresistente sobre la oblea. Para facilitar la adhesión de esta resina, que es un material polimérico denominado fotoresistor, se añade a la atmósfera hexa-metil-disilazano (HMDS). La aplicación se realiza mediante un proceso de giro de la placa para asegurar una distribución homogénea. La velocidad y aceleración de estos movimientos son parámetros importantes que determinan el grosor y la uniformidad de la capa de resina.
A menudo, se aplica sobre la capa metálica otra capa de resina fotosensible, preparando la oblea para las siguientes etapas del proceso litográfico.
Exposición y Revelado: El Corazón de la Fotolitografía
Una vez aplicada la resina, la oblea se somete a un calentamiento ligero en un horno para eliminar la humedad residual. El siguiente paso es la exposición a la luz, un proceso que transfiere el patrón deseado a la resina fotosensible. Se utiliza una fotomáscara, también llamada retícula, que contiene áreas opacas y transparentes con el patrón a imprimir.
La luz utilizada en este proceso tiene una longitud de onda en la zona ultravioleta (UV) del espectro. Cuanto más corta es la longitud de onda, mayor es la resolución alcanzable, lo que ha impulsado la búsqueda de fuentes de luz con longitudes de onda cada vez menores, como lámparas o láseres.
Existen diferentes métodos de exposición. La forma más simple es la impresión de contacto o de proximidad. En la impresión de contacto, la fotomáscara está en contacto directo con la oblea, mientras que en la impresión de proximidad existe un pequeño hueco entre ambas. En ambos casos, el patrón de la fotomáscara se imprime directamente sobre la oblea fotoresistente.
El método más corriente en la actualidad es la proyección, donde el patrón de la máscara es proyectado sobre la superficie de la oblea mediante un escáner o stepper. Estas máquinas funcionan de manera similar a un proyector, utilizando un complejo sistema de lentes para enfocar la luz y reducir la imagen de la máscara sobre la oblea.
Cuando la imagen es proyectada sobre la oblea, el material fotoresistente reacciona a ciertas longitudes de onda, modificando sus propiedades físico-químicas. Generalmente, se altera la acidez del sustrato de la resina, haciéndola más ácida o alcalina que la parte no expuesta. Si la región expuesta es más ácida, se denomina resina positiva; si es más alcalina, es negativa.
El revelado es la etapa posterior, donde la resina es expuesta a una solución alcalina que elimina las partes expuestas (en el caso de resinas positivas) o no expuestas (en resinas negativas). Las disoluciones fijadoras emplean hidróxido de sodio (NaOH), pero debido a su naturaleza contaminante en la fabricación de MOSFET, se prefiere el hidróxido de tetrametilo de amonio (TMAH).
Calentamiento Fuerte y Aplicación de Ácido
Tras el revelado, la oblea se introduce en un horno para un calentamiento más intenso. Este paso es crucial para endurecer la resina restante y preparar la oblea para los procesos posteriores, como el grabado o la deposición de materiales.
Posteriormente, se procede a la aplicación de ácido nítrico o agua fuerte. Este proceso se realiza para eliminar selectivamente capas de material de la oblea, basándose en el patrón definido por la resina fotoresistente. La litografía permite un control preciso del tamaño y las dimensiones de las partes impresas sobre las obleas de silicio.

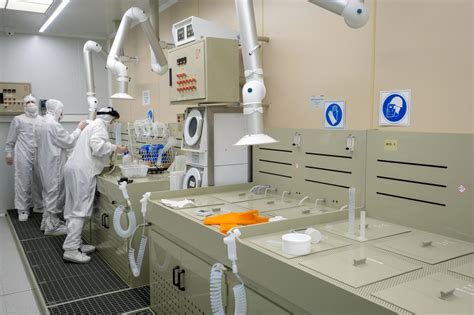

Entornos Controlados: Las Salas Blancas
Las salas blancas donde se llevan a cabo estas operaciones son entornos altamente controlados, libres de partículas en suspensión y protegidas de la exposición a luces azules o ultravioletas. Esto es esencial para evitar la contaminación del proceso y la exposición indeseada de las fotorresinas. El espectro de luz empleado para la iluminación en estas salas suele ser de color amarillo, para prevenir cualquier tipo de reflejo no deseado.
Las extremas condiciones de limpieza requeridas son una de las principales desventajas de este procedimiento, junto con la dependencia de un sustrato plano, lo que limita su uso en la generación de imágenes no planas.
La Tecnología de Silicio sobre Aislante (SOI)
La tecnología de Silicio sobre Aislante (SOI) representa una alternativa avanzada en la fabricación de semiconductores. En la estructura SOI, la superficie de un chip de silicio se cubre con un material aislante (normalmente dióxido de silicio), sobre el cual se hace crecer una capa de silicio. Esta estructura de capas de silicio-capa aislante-sustrato de silicio mejora el rendimiento y la fiabilidad del dispositivo, aunque a un coste de fabricación más elevado.
Las estructuras SOI se componen de tres capas:
- Capa de Si: La capa superior, que contiene las propiedades electrónicas y características deseadas del dispositivo.
- Capa aislante: Normalmente dióxido de silicio (SiO2), que aísla la capa de silicio del sustrato.
- Sustrato de silicio: La base inferior de la estructura SOI.
Variantes de la Tecnología SOI
Existen diversas variantes de la tecnología SOI, cada una con características específicas:
- SOI común (c-SOI): La estructura más común, también conocida como SOI completa.
- SOI parcial (p-SOI): Con un grosor de capa de silicio menor que la capa aislante.
- SOI inverso (r-SOI): La capa de silicio se separa del sustrato y se vuelve a unir a la capa aislante.
- Silicio sobre aislante (SIMOX-SOI): Utiliza la técnica SIMOX (Separation by IMplantation of OXygen) para crear la capa aislante.
- SOI ultrafina (UTSOI): Caracterizada por una capa de silicio muy fina, de unos pocos nanómetros a decenas de nanómetros.
- SOI epitaxial (Epi-SOI): Formada mediante el crecimiento de una capa de silicio epitaxial sobre un sustrato de silicio.
- Thin-Film SOI: Con una capa de silicio de decenas a cientos de nanómetros de espesor, utilizada para dispositivos ultrafinos.
- SOI de capa gruesa: Con una capa de silicio de varios cientos de nanómetros o más, para dispositivos de circuitos integrados tradicionales.
- SOI totalmente agotada (FD-SOI): Toda la capa de silicio se encuentra en estado empobrecido, ofreciendo un mejor control de carga y menor fuga.
- SOI parcialmente agotada (pFD-SOI): Una parte de la capa de silicio está en estado agotado, utilizada en aplicaciones de alto rendimiento y bajo consumo.
Ventajas de las Obleas SOI
Las obleas SOI ofrecen varias ventajas significativas:
- Supresión de la diafonía: El aislamiento entre transistores reduce los efectos de diafonía, mejorando el rendimiento y la fiabilidad.
- Ventajas de velocidad y potencia: Mayor velocidad de conmutación y menor consumo de energía debido a la menor resistencia al movimiento de carga.
- Mayor resistencia a la radiación: Adecuadas para aplicaciones en entornos de alta radiación como el espacio o centrales nucleares.
- Aplicaciones de alto rendimiento y bajo consumo: Ideales para chips de alta velocidad, procesadores gráficos, dispositivos móviles y redes de sensores inalámbricos.
- Aplicaciones de radiofrecuencia (RF): Sus características de alta velocidad y baja pérdida son ventajosas en RF.
Obleas de Silicio Tradicionales: La Base de la Electrónica Moderna
Las obleas de silicio tradicionales, formadas por un único cristal de silicio, han sido la base de la fabricación de semiconductores durante décadas. Son láminas ultrafinas y circulares que actúan como sustrato para la mayoría de los dispositivos modernos.

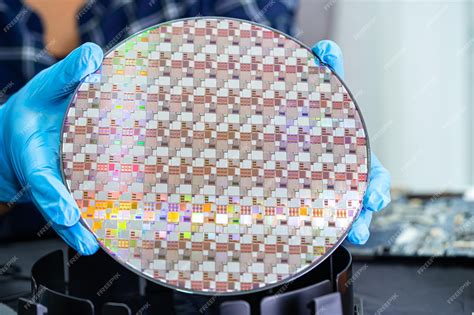

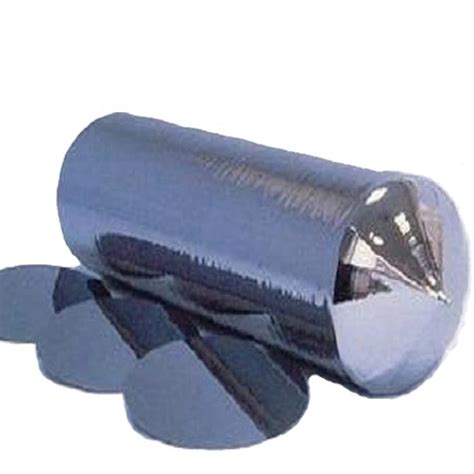

La producción de obleas de silicio comienza con silicio policristalino de alta pureza (grado electrónico - EGS). Este polisilicio se funde y se reorganiza en una estructura monocristalina mediante el método Czochralski (CZ) o el método de zona flotante (FZ). El método CZ utiliza un crisol de cuarzo y una semilla de silicio monocristalino para cultivar un lingote cilíndrico, mientras que el FZ es un proceso sin crisol para obtener silicio de ultra alta pureza.
En la industria solar, también se fabrican lingotes de silicio multicristalino (policristalino) mediante procesos de fundición en molde, que son más económicos pero con una eficiencia ligeramente menor.
Una vez obtenido el lingote, se somete a mecanizado de precisión. Se recortan los extremos, se rectifica la superficie para obtener un diámetro uniforme y se corta en obleas muy finas utilizando sierras de hilo múltiple con abrasivo de diamante. El grosor de las obleas puede variar, siendo para semiconductores relativamente gruesas para garantizar la rigidez, y para células solares más finas.
Las obleas recién cortadas presentan daños superficiales y subsuperficiales, microfisuras y tensiones mecánicas. Por ello, se someten a grabados químicos y texturización para eliminar defectos y mejorar la captación de luz en el caso de las células solares.
Tipos de Obleas de Silicio y sus Aplicaciones
Las obleas de silicio se presentan en diversas especificaciones técnicas, siendo las más importantes:
- Monocristalino frente a policristalino: Las obleas monocristalinas, cortadas de un único lingote, ofrecen mayor eficiencia. Las policristalinas, más económicas, tienen una eficiencia ligeramente menor debido a los límites de grano.
- Orientación cristalina: Los índices de Miller (100) y (111) definen la orientación, influyendo en procesos como la texturización alcalina.
- Tipo de dopaje (tipo N frente a tipo P): El silicio puro es aislante; el dopaje introduce impurezas para hacerlo semiconductor. Históricamente predominó el tipo-P, pero las arquitecturas avanzadas se basan en tipo-N por su mayor vida útil de portadores y menor degradación inducida por la luz (LID).
Otras variantes incluyen:
- SOI (Silicon on Insulator): Con una capa activa de silicio sobre un óxido enterrado, aislando eléctricamente cada dispositivo.
- Epitaxiales (Epi): Presentan una capa de silicio cultivada sobre el sustrato.
Las obleas de silicio son la base de prácticamente toda la tecnología moderna, desde microprocesadores y memorias hasta células solares que convierten la luz solar en electricidad.
Como Se Hacen Los Microchips
El dopaje de semiconductores es un paso clave, donde se añaden pequeñas cantidades de impurezas al silicio cristalino para alterar su conductividad. Los métodos principales son la difusión térmica y la implantación de iones, siendo esta última más adecuada para procesos avanzados de fabricación de semiconductores debido a su precisión y capacidad para dopar en menor tamaño.
La producción de obleas de silicio solar comienza con lingotes sólidos, que se cortan en finas obleas. El hilo de corte de diamante es el método dominante, aunque se investigan alternativas para reducir la pérdida de material.
Limpieza de Obleas: Un Paso Crítico
La limpieza de las obleas de silicio es fundamental para garantizar el rendimiento de los dispositivos. Los métodos tradicionales de limpieza húmeda, como el protocolo RCA, utilizan baños químicos secuenciales. Sin embargo, estos métodos presentan desafíos, como la generación de residuos líquidos y dificultades con geometrías 3D complejas.
La limpieza con plasma al vacío ofrece una alternativa más avanzada. El gas energizado convierte los contaminantes en compuestos volátiles que son eliminados por bombas de vacío. Este método es más eficiente para tratar estructuras complejas y es respetuoso con el medio ambiente al no generar residuos líquidos.
