Detectores de movimiento por microondas: funcionamiento y aplicaciones

Vivimos en una era de avances tecnológicos continuos, y los sensores de movimiento son ejemplos perfectos de cómo la ingeniería puede influir en nuestra vida cotidiana. Estos dispositivos, que una vez estaban relegados a la ciencia ficción, ahora son componentes esenciales en una variedad de aplicaciones, desde sistemas de seguridad hasta iluminación inteligente. En este artículo, vamos a responder las preguntas esenciales: ¿qué es un sensor de movimiento?, ¿cómo funciona? y ¿qué aplicaciones tiene?, además de hablar de sus ventajas e inconvenientes.

¿Qué es un sensor de movimiento?

Un sensor de movimiento es un dispositivo electrónico diseñado para detectar cambios en su entorno cercano. Un sensor de movimiento es un componente electrónico diseñado para identificar la presencia o el desplazamiento dentro de un área determinada. El principio de funcionamiento se basa en la detección de una variación respecto a un estado de referencia.

Utiliza una variedad de tecnologías, como infrarrojos, microondas y ultrasonidos, para percibir los movimientos y las presencias dentro de su rango de detección. Estos sensores son omnipresentes en nuestra vida moderna, desde nuestras casas hasta los entornos industriales, brindando eficiencia y seguridad a cada paso.

Aunque suelen confundirse, la detección de movimiento y la detección de presencia no son exactamente lo mismo. La detección de movimiento identifica cambios puntuales en el entorno, mientras que la detección de presencia mantiene una señal activa mientras el objeto o la persona permanece dentro del área de detección.

¿Cómo funciona un sensor de movimiento?

La operación de un sensor de movimiento es tan precisa como un reloj suizo. Cada tecnología de detección tiene su propio método, pero en general, el proceso sigue una serie de pasos lógicos. Un sensor de movimiento funciona detectando variaciones en una magnitud física del entorno -como temperatura, ondas acústicas, radiación electromagnética o señales ópticas- que indican el desplazamiento de un objeto o persona.

Tecnologías principales en sensores de movimiento

A continuación, te detallamos las 3 principales tecnologías que se usan en un sensor de movimiento:

Tecnología de Infrarrojos Pasivos (PIR)

Estos sensores detectan cambios en la radiación infrarroja en su entorno. Los objetos emiten calor en forma de radiación infrarroja y, cuando un objeto en movimiento cruza el campo de visión del sensor, perturba esta radiación. El sensor capta esta perturbación y activa una respuesta. Estos sensores se llaman "pasivos" porque no emiten nada, simplemente "escuchan". Se basan en la detección de la energía infrarroja emitida por objetos, principalmente seres humanos y animales. Si alguna vez te has preguntado cómo funciona un sensor de movimiento en una alarma de hogar sin ser intrusivo, aquí tienes la respuesta.

Comencemos hablando de los infrarrojos pasivos o passive infrared en inglés. De sus siglas en el idioma anglosajón es de donde procede lo que conocemos como PIR. Los infrarrojos detectan variaciones de temperatura en el rango de alcance de sus haces.

Si lo que estamos protegiendo es una habitación o estancia interior, un sensor PIR puede ser suficiente para el funcionamiento correcto del sistema de alarma. Sin embargo, si tenemos mascotas en casa o lo que queremos proteger es el exterior de la propiedad, es preferible optar por un detector de doble tecnología.

Tecnología de Ultrasonidos

Los sensores de ultrasonidos emiten ondas sonoras de alta frecuencia que son inaudibles para los humanos. Estas ondas rebotan en los objetos y regresan al sensor. Cuando un objeto se mueve en el área, altera las ondas y el sensor detecta este cambio. Estos sensores emiten ondas ultrasónicas y esperan su eco. Al detectar movimiento, el tiempo que tarda en regresar el eco cambia, lo que permite al sensor interpretar dicho movimiento. Los sensores ultrasónicos emiten ondas ultrasónicas que rebotan en los objetos y vuelven al sensor. Al moverse un objeto o una persona, el patrón de retorno de estas ondas cambia.

Tecnología de Microondas

Los sensores de movimiento de microondas emiten ondas de alta frecuencia y luego miden el tiempo que tarda en reflejarse en objetos cercanos. Cualquier movimiento altera este tiempo de reflejo, lo que señala al sensor que hay actividad en el área. Son un poco como el principio del radar. Los sensores de microondas, también conocidos como sensores de radar, son dispositivos electrónicos que utilizan radiación de microondas para detectar movimiento, presencia o distancia.

Los sensores de microondas utilizan la frecuencia de microondas para detectar el movimiento en una zona mediante la emisión de impulsos de microondas y la posterior medición del reflejo de un objeto en movimiento. Funcionan según el principio del efecto Doppler. Emiten señales de microondas continuas, que rebotan en los objetos en su área de detección y regresan al sensor. Cuando no hay movimiento, las señales reflejadas tienen la misma frecuencia que las señales emitidas. Sin embargo, cuando un objeto se mueve dentro del rango de detección del sensor, la frecuencia de las señales reflejadas cambia debido al efecto Doppler.

En el caso de los detectores basados en la tecnología microondas, estos están dotados de un foco emisor y de un foco receptor. El foco emisor emite continuamente ondas de alta frecuencia (fuera del rango de audición humano) que son reflejadas en las paredes, techo, objetos, personas… cuando en la sala en la que está instalado ese detector no se detecta ninguna presencia, las ondas son recibidas por el foco receptor sin haber sufrido ninguna modificación ni en su frecuencia.

Tipos de sensores de microondas

• Radar de onda continua (CW): Este tipo de sensor emite señales de microondas continuas.
• Radar de impulsos: A diferencia del radar de onda continua, emite impulsos de microondas en lugar de una señal continua.
• Radar Doppler: Este tipo de radar utiliza el efecto Doppler para detectar el movimiento. Cuando una onda se encuentra con un objeto en movimiento, la frecuencia de la onda de retorno cambia.
• Sensores de microondas biestáticos: Utilizan dos unidades separadas para transmitir y recibir. El emisor emite la señal de microondas y el receptor detecta su reflexión.
• Sensores de microondas monostáticos: Combinan el transmisor y el receptor en una sola unidad.

Sensores de doble tecnología

Para minimizar el riesgo de falsas alarmas, es aconsejable optar por un detector de doble tecnología. Los sensores duales combinan las tecnologías de infrarrojos y ultrasonidos, o infrarrojos y microondas. Mientras que el sensor PIR detecta variaciones de temperatura, el sensor de microondas envía pulsos electromagnéticos para luego medir los cambios de frecuencia en los pulsos recibidos.

En el caso de sensores en el interior, hay que tener en cuenta que los haces infrarrojos van a estar chocando contra diversos objetos (paredes, muebles, sillas…), por lo que éstos ya van a estar cortados. Si tenemos una mascota que pasea por la casa, es necesario utilizar sensores que cuenten con inmunidad a las mascotas. Estos son capaces de discriminar entre el peso y volumen de una persona del de un animal como un perro o gato. De esta forma, si el animal pasa cruzando por debajo del detector, no se produce el salto de alarma.

Sin embargo, debemos tener en cuenta que en determinadas circunstancias, un sensor PIR puede llegar a producir una falsa alarma. Por ejemplo, si tenemos un perro de raza grande o varias mascotas en la vivienda que puedan cruzar a la vez. También si los animales se suben a los muebles (como puede ser el caso de los gatos), o en espacios exteriores donde el sensor esté a merced de los cambios climáticos como la lluvia, el sol directo, el viento, etc. Incluso en espacios interiores, pasillos, patios o semi exteriores donde haya corrientes de aire o cambios bruscos de temperatura.

En resumen, si vas a instalar detectores de presencia en espacios exteriores o si tienes mascotas en casa, los sensores de doble tecnología son una estupenda opción para hacer más fiable y seguro tu sistema de intrusión y minimizar así el riesgo de falsas alarmas.

¿Qué aplicaciones tienen los sensores de movimiento?

La sorprendente versatilidad de los sensores de movimiento se despliega en una amplia variedad de campos. Los sensores de microondas son ampliamente utilizados en diversas aplicaciones, desde puertas automáticas y sistemas de seguridad hasta automatización industrial y gestión del tráfico.

Seguridad y vigilancia

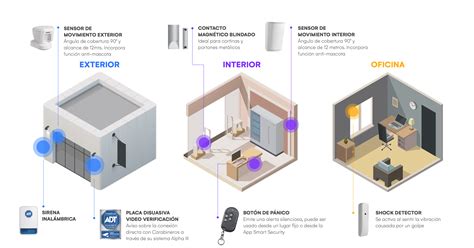

En el ámbito de la seguridad y vigilancia, asumen el rol de vigilantes electrónicos al detectar movimientos y activar sistemas de alarma, garantizando la protección de espacios mediante la notificación de intrusiones. Los sensores de microondas son fundamentales en las soluciones avanzadas de seguridad perimetral y se utilizan en los sistemas de seguridad para detectar intrusos o movimientos no autorizados en áreas restringidas. Los sensores de microondas se pueden emparejar con sistemas de CCTV para una configuración de seguridad mejorada.

Automatización

En paralelo, en el sector de la automatización, se vuelven piezas esenciales al controlar la iluminación, climatización y dispositivos electrónicos en hogares y edificios, elevando la eficiencia energética y la comodidad en dichos entornos. Los sensores de microondas se utilizan en la automatización industrial para la detección de objetos, el posicionamiento y la medición de distancias.

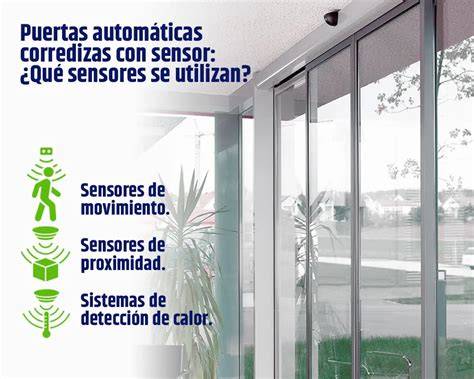

Las puertas automáticas de centros comerciales, aeropuertos y edificios comerciales utilizan ampliamente sensores de microondas. Los sensores de proximidad de microondas se utilizan en los interruptores sin contacto para la operación de manos libres.

Internet de las Cosas (IoT) e Inteligencia Artificial (IA)

Adicionalmente, en el contexto del Internet de las Cosas (IoT), su función es fundamental al interconectar dispositivos y permitir la recopilación de datos en tiempo real, aportando información crítica para análisis y toma de decisiones informadas. La amalgama de sensores de movimiento con la Inteligencia Artificial (IA) culmina en sistemas inteligentes que se adaptan a los patrones de movimiento, incrementando la precisión y eficiencia de respuestas automáticas.

Entretenimiento y videojuegos

Incluso en la esfera del entretenimiento y los videojuegos, estos sensores encuentran un nicho excepcional, introduciendo niveles sin precedentes de interactividad en consolas y atracciones temáticas, redefiniendo la experiencia de diversión.

Ventajas e inconvenientes de los sensores de movimiento

Las ventajas de los sensores de movimiento son innegables. Contribuyen significativamente a la eficiencia energética al asegurarse de que las luces o dispositivos se activen solo cuando son necesarios. Además, mejoran la seguridad al proporcionar una respuesta rápida ante movimientos sospechosos. No obstante, como todo en la vida, tienen sus desventajas. Los sensores de movimiento pueden ser sensibles a cambios ambientales y podrían activarse por movimientos no deseados, como una hoja volando. Además, la ubicación precisa y la configuración adecuada son esenciales para evitar activaciones incorrectas.

Mantenimiento y cuidados para asegurar su funcionamiento óptimo

Incluso después de entender cómo funciona un sensor de movimiento, es esencial no olvidar su mantenimiento. Al igual que cualquier dispositivo tecnológico, estos sensores requieren cuidados específicos para asegurar su durabilidad y eficacia. Si alguna vez te has preguntado cómo garantizar que un sensor de movimiento funcione correctamente durante años, aquí te ofrecemos algunas recomendaciones.

• Limpieza periódica: El polvo y la suciedad pueden afectar la sensibilidad de los sensores, especialmente los pasivos infrarrojos. Utilizar un paño suave y seco es generalmente suficiente para eliminar el polvo acumulado en la superficie.
• Evitar exposición directa: Si bien muchos sensores están diseñados para resistir condiciones exteriores, la exposición directa al sol o a fuentes intensas de calor puede interferir en cómo funciona un sensor de movimiento, disminuyendo su precisión.
• Revisar las conexiones: De vez en cuando, es útil comprobar las conexiones y asegurarse de que estén firmes. Un sensor bien conectado garantiza que toda la información se transmita adecuadamente.
• Actualizaciones de software: En sensores más modernos y avanzados, es posible que requieran actualizaciones de software para mejorar su funcionamiento o solucionar posibles fallos.
• Calibración periódica: Con el tiempo, la calibración de algunos sensores puede desviarse. Revisar y recalibrar, si es necesario, te asegurará que el dispositivo sigue operando con precisión.
• Evitar áreas con alta interferencia: Los sensores, especialmente los de microondas, pueden verse afectados por interferencias electromagnéticas. Es vital conocer cómo funciona un sensor de movimiento en relación con otras fuentes de señal para evitar falsas alarmas o mal funcionamiento.
