Para los propietarios de bienes raíces suburbanos, y solo para aquellos a quienes les gusta crear cosas que sean útiles en el hogar, periódicamente es necesario soldar algo. Para este propósito, un quemador de gas es muy adecuado, con el cual puede calentar piezas para su posterior procesamiento, soldar o reparar el techo.
Debe admitir que ahora no es un problema comprar un quemador de alta temperatura en una ferretería, pero dicho dispositivo costará varias veces más que uno hecho en casa. Y el quemador no funcionará peor que la contraparte de fábrica.
De nuestro material aprenderá cómo ensamblar un quemador de gas con sus propias manos en propano, qué herramientas y materiales se necesitarán para esto. Antes de continuar con la producción independiente de un quemador de gas, vale la pena comprender sus características de diseño y el principio de funcionamiento.

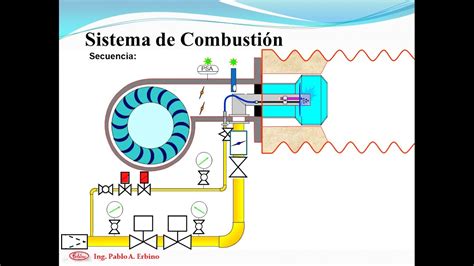

Componentes Principales de un Quemador de Propano
Por lo general, un quemador de propano consta de los siguientes elementos:
- Vivienda
- Manejar
- Boquilla de distribución
- Manguera de gas
- Tubería de gas
- Tanque de propano
- Caja de cambios
- Abrazaderas para la fijación
El propano se suministra a través de una manguera desde un cilindro bajo presión. El volumen de gas está regulado por una válvula de trabajo en el cilindro, pero por razones de seguridad vale la pena instalar adicionalmente un engranaje reductor.
Estos son los elementos principales que estarán presentes en un dispositivo casero. Pero dependiendo de la modificación elegida, el diseño puede variar ligeramente.
Se utiliza una válvula de cierre para abrir / cerrar el suministro de gas. Se encuentra detrás de la válvula principal. El ajuste de la intensidad de la llama se lleva a cabo utilizando una grúa en funcionamiento.
En un extremo de la manguera de gas a través del cual se suministra gas, se conecta una boquilla especial, al final de la cual se encuentra un pezón. El pezón, junto con el tubo de gas, se coloca en una copa de metal, donde, de hecho, tiene lugar la creación de una mezcla combustible.
Además, la mezcla combustible a través de la boquilla bajo presión entra en la región de combustión.
Para mantener un proceso de combustión uniforme, se proporcionan agujeros especialmente en la boquilla.
Instrucciones de Bricolaje para Fabricar un Quemador de Gas
Habiéndose familiarizado con las características de diseño del dispositivo, puede comenzar a crear un quemador de gas con sus propias manos, especialmente porque no es tan difícil como podría parecer a primera vista.

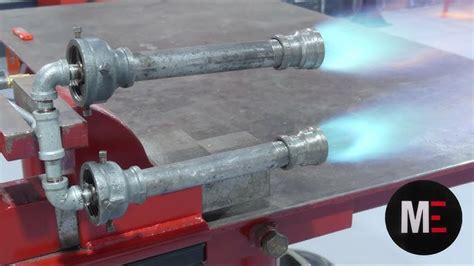

Opción 1: El Quemador Más Simple de un Trozo de Tubería
Construir un quemador de este tipo requerirá muy poco tiempo y esfuerzo. Pero el proceso de creación de un producto casero debe abordarse con toda responsabilidad, ya que tendrá que trabajar con una sustancia explosiva y cualquier error en el diseño del dispositivo puede tener consecuencias tristes.
Usando tal dispositivo, es posible calentar piezas de metal para forjar o calentarlas antes de soldar, y también es posible reparar techos de betún. Para el propietario de una casa privada, tal trabajo casero en el hogar ciertamente no será superfluo.
El quemador de propano hecho adecuadamente durará mucho tiempo. Con él, puede realizar muchas tareas domésticas, sin usar una serie de herramientas costosas.
Herramientas y Materiales Necesarios:
- Dos piezas de tubería de diferentes diámetros
- Apropiada manguera de gas
- Caja de cambios
- Tanque de propano
- Máquina de soldar
- Molinillo
Una vez preparadas todas las herramientas y materiales, puede continuar con el montaje del quemador de propano. Pero antes de eso, le recomendamos que lea las reglas de trabajo seguro con molinillo.
Pasos de Montaje:
- Paso 1: Corte un tubo para el quemador. Es necesario tomar una tubería con un diámetro de 40 mm y usar una amoladora para cortar una pieza de la longitud deseada.
- Paso 2 - Muele la pieza de trabajo resultante. Luego, los bordes desiguales de las secciones en la tubería deben lijarse. Para alinear los bordes dentro de la pieza de trabajo, puede usar una lima, y para moler el borde exterior, un molinillo es muy adecuado.
- Paso 3: Conecte el accesorio a la tubería. Encontramos una tubería de un diámetro un poco más pequeño que nuestro tocho y soldamos un accesorio con soldadura de gas.
- Paso 4: Suelde la parte posterior del tubo. Lo siguiente que debe hacer es soldar un accesorio en el orificio opuesto en la tubería, rectificarlo y perforar un orificio con un diámetro de 0.9 mm.
- Paso 5 - Ensamblaje del dispositivo. Para verificar el rendimiento de un producto casero, no lo suelde inmediatamente de manera apretada. Es mejor soldar tres varillas de metal, verificar el trabajo y solo luego soldar completamente.
- Paso 6: Verifique el rendimiento del quemador. Conectamos el dispositivo montado en la "versión borrador" al cilindro de gas y verificamos su operatividad. Si todo está en orden, puede proceder al ensamblaje final.
- Paso 7 - Montaje y pintura del producto. Después de asegurarse de que el quemador funciona correctamente, puede quitar las varillas de metal, soldar sus partes y pintar el dispositivo con pintura resistente al calor. Después de que la pintura se haya secado, puede proceder al ensamblaje final del dispositivo.
- Paso 8 - Conectando el quemador al cilindro. Por su propia seguridad, conecte el quemador solo a través de la caja de cambios.
Como puede ver, no hay nada complicado en el autoensamblaje de un quemador de gas. También sugerimos intentar ensamblar un quemador estructural más complejo, pero también más potente.
Opción 2: Quemador de Propano Más Potente
Para crear esta opción, necesitará un poco más de herramientas y materiales, pero el resultado no lo decepcionará.
Tal quemador de propano se puede usar, por ejemplo, para fundir metal en un horno, para quemar malezas en su propia área, así como para otros fines.
Materiales Necesarios:
- Acoplamientos - 1/2" y 1/4"
- Barril roscado - 1/2" y 1/8"
- Un enchufe con rosca hembra - 1/8"
- Pie - 1/4" * 1/8"
- Pezón - 1/2"
- Acoplamiento rápido para equipos de gas a baja presión
- Regulador de flujo de propano - 0.068-0.34 atmósferas
- Sellador de roscas
- Hoja de metal
- Tornillos autorroscantes
- Taladros - 6.4 mm y 0.8 mm
Se da preferencia a los productos de latón. Además, para diseñar un producto casero necesitará el siguiente conjunto de herramientas: llave ajustable, taladro, punzón, soldadura y fundente, soplete.
Pasos de Montaje:
- Paso 1 - Taladre agujeros de gas. Para comenzar, perforaremos un agujero con un diámetro de 0.8 mm en un tapón de latón. Y luego, en una tubería de acero cerca del final de la línea de rosca con un taladro de 3.2 mm, perforamos 4 agujeros más.
- Paso 2 - Montaje del conjunto de pezón. Soldamos el barril de latón en el pezón y, a su vez, atornillamos el pezón en el acoplamiento. Luego, fije la funda al extremo de la punta de metal. Para mejorar la confiabilidad de las juntas, use sellador de roscas.
- Paso 3 - Montaje del conjunto de boquilla. Conectamos el tapón de latón con un orificio perforado con un barril roscado y giramos la conexión hasta que se detenga. Atornillamos la parte recibida en el acoplamiento.
- Paso 4 - Hacer la boquilla del quemador. Corte un trozo de lámina de metal del tamaño requerido, forme un cono. Luego, sujete el cono con tornillos al extremo del tubo de metal.
- Paso 5 - Conecte las partes recibidas. Conectamos la tubería de acero con una manga de latón. Giramos el acoplamiento de latón en el otro lado del conjunto de la boquilla. Y luego, atornille el pie en la manga de latón. Al final, se instala un acoplamiento rápido para equipos de gas a baja presión.
- Paso 6 - Conecte el quemador al cilindro. Una vez ensamblado el dispositivo, puede conectarlo a un cilindro de gas con propano. Para esto, el regulador de suministro de gas está conectado al cilindro y la conexión de gas de desconexión rápida al quemador.
- Paso 7 - Verifique si hay fugas de gas. Después de conectar todas las partes, es imprescindible verificar todas las juntas para detectar fugas de gas. La forma más fácil es lubricar los compuestos con espuma jabonosa. Si comienzan a aparecer burbujas, las conexiones no están apretadas.
- Paso 8 - Prueba del quemador ensamblado. Si no se detectan fugas, puede comenzar a probar y operar el quemador de gas propano.
Super mechero para fragua baratísimo. EL CUCHILLERO

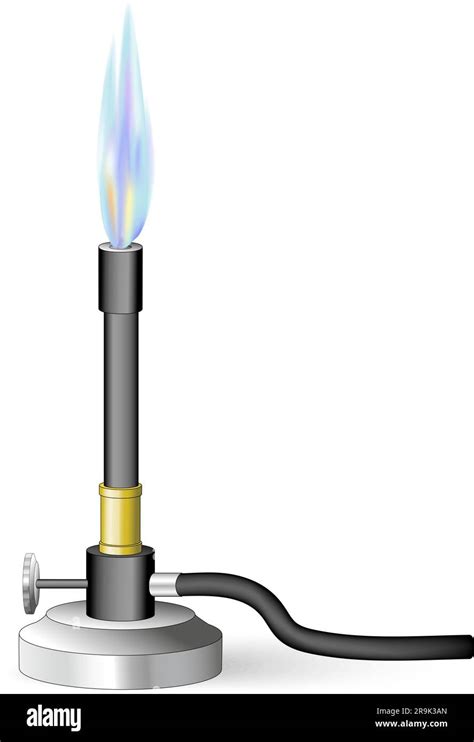

Opción 3: Modelo de Quemador en Miniatura (Quemador Bunsen)
Veamos otra versión de un quemador de gas propano. Este quemador de gas en miniatura a menudo se llama el quemador Bunsen.
Una característica de este dispositivo es que se puede sostener libremente en las manos sin temor a quemarse. Intentemos armarlo con nuestras propias manos.
Materiales Necesarios:
- Antiguo quemador de gas
- Tubo de cobre fino de 10 metros
- Alambre de cobre
- Aguja con una jeringa médica
- Perno número 8
Después de haber preparado todos los materiales necesarios, puede comenzar a crear nuestro producto casero.
Pasos de Montaje:
- Etapa 1: Preparación del tubo para el quemador. Para crear un quemador, puede tomar una tubería de cobre, por ejemplo, de un acondicionador de aire con un diámetro de 8 mm, una longitud de 10 cm. Después de cortar una pieza de la longitud requerida, debe limpiarse de mellas en el interior y el exterior. También vimos una pieza de un tubo de diámetro más pequeño de aproximadamente 4 cm de largo.
- Etapa 2: Haga una boquilla con una aguja médica. Para crear una boquilla de quemador, es necesario cortar un trozo de aguja de una jeringa médica. Se pueden tomar los bordes de la aguja al morder, por lo que recomendamos que los limpie con una lima y luego camine con un alambre delgado.
- Etapa 3: Conecta el tubo al cable. El extremo del tubo de cobre debe apretarse con unos alicates para fijar la aguja.
- Etapa 4: Conectamos dos piezas de un tubo de cobre. Luego, debe procesar el extremo del tubo con ácido fosfórico, soldar un trozo de alambre de cobre grueso y soldar el espacio en el tubo. Si trató el tubo de cobre con ácido fosfórico, debe lavar estos lugares con agua corriente para evitar la oxidación. A continuación, suelde el extremo del tubo de cobre como se muestra en la foto.
- Etapa 5 - Inserte el perno de ajuste. Para simplificar el ajuste de la llama, puede usar el perno M8. Para hacer esto, taladre un orificio de perno al comienzo de un tubo de cobre grueso. Usando un perno, puede ajustar la intensidad de la llama. Para mayor confiabilidad, es posible fortalecer la conexión con una tuerca de metal.
- Etapa 6 - Ajuste del dispositivo de prueba. Para no sostener el quemador en sus manos, puede defenderlo. Para hacer esto, debe hacer dos bucles de alambre en el quemador.
- Etapa 7: Haz un trípode para el quemador. Y hacer un trípode para el quemador. Para hacer un trípode, debe tomar un pequeño trozo de madera contrachapada gruesa, taladrar un agujero desde el borde e insertar un trozo de alambre de cobre grueso en él.
- Etapa 8: Verifica el rendimiento del dispositivo. Quemador listo. Un quemador ensamblado con un perno completamente atornillado produce una llama mínima, y si abre el suministro de aire, la llama puede arder con mayor intensidad. Sin temor a quemarse, puede tomar el quemador en sus manos.
Consideraciones de Seguridad
Durante el funcionamiento, no olvide que el propano es un gas explosivo, y cualquier incumplimiento de las normas de seguridad puede tener consecuencias irreversibles.
Por lo tanto, antes de probar el dispositivo, es imprescindible verificar todas las conexiones en busca de fugas. Y solo después de asegurarse de que no haya fugas, puede comenzar a trabajar con productos caseros.

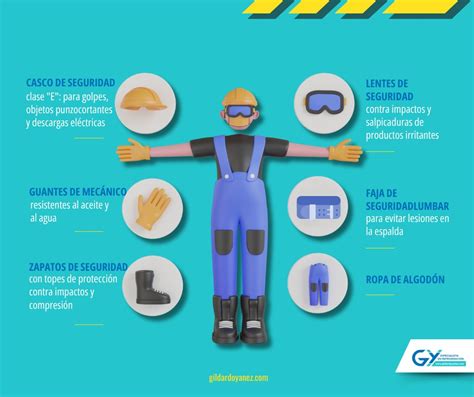

Al realizar trabajos de soldadura, definitivamente vale la pena usar equipo de protección personal: gafas, guantes, zapatos especiales.
Antes de comenzar a trabajar, debe inspeccionar cuidadosamente el equipo en busca de daños. Si el equipo está sucio, asegúrese de eliminar la suciedad.
Puede trabajar con cilindros de propano solo en habitaciones bien ventiladas, mientras que la temperatura del aire no debe ser inferior a 0 ° С.
Está estrictamente prohibido:
- Trabajar cerca de llamas abiertas.
- Mantener el contenedor inclinado cuando trabaje.
- Coloca vasos bajo el sol.
- Realizar trabajos sin equipo.
- Calienta la caja de cambios sobre una llama abierta.
Además, si huele a gas, debe dejar de funcionar inmediatamente y cerrar la válvula del cilindro. También le recomendamos que se familiarice con las principales causas de la explosión de cilindros con gas.
Al trabajar sin equipo de protección personal, puede quemarse, no solo por fuego abierto, sino también por contacto accidental con partes calientes.
Si los quemadores caseros considerados no le convienen, le recomendamos que se familiarice con otras opciones para fabricar quemadores caseros útiles que se analizan en nuestros artículos: soplete y quemador para estufa de baño.
