La precisión en el bioprocesamiento no es negociable, sobre todo cuando los resultados dependen de unas condiciones ambientales ajustadas y de datos en tiempo real. Los biorreactores, ya se utilicen en la industria farmacéutica, la producción alimentaria, el tratamiento de aguas residuales o la investigación, son recipientes complejos repletos de sensores, cada uno de ellos responsable del seguimiento del oxígeno disuelto, pH, temperatura, agitación y muchos otros parámetros críticos. La calibración se refiere al proceso de comparar los valores de medición suministrados por un sensor o instrumento con un estándar de referencia conocido, y ajustar el dispositivo para que su lectura se alinee con ese estándar. El proceso garantiza que los números que aparecen en un panel de control o que alimentan un bucle de control reflejen de forma fiable la realidad dentro del recipiente.
Los equipos o instrumentos de medida se deterioran con el uso a lo largo del tiempo y pueden perder precisión y proporcionar lecturas erróneas, dando lugar a una falsa sensación de seguridad y poniendo en peligro la inocuidad y calidad de los alimentos. Es por esa razón por la que el plan de calibración y verificación de equipos de medida deberá mantenerse actualizado y revisado, garantizando que se cumple como mínimo una verificación / calibración anual de estos equipos. El rendimiento del producto se ve afectado: Los pequeños errores de pH o temperatura pueden parecer insignificantes, pero pueden provocar un crecimiento celular subóptimo, alterar las vías metabólicas o desnaturalizar el producto. La coherencia de los lotes se resiente: Los sensores no calibrados merman la capacidad de reproducir las carreras realizadas con éxito. La calidad de los datos se ve mermada: Sin lecturas fiables, los datos del proceso quedan inutilizados para el análisis científico o las auditorías reglamentarias. Aumentan los riesgos de cumplimiento de la normativa: Organismos como la FDA esperan registros de calibración y precisión demostrable para todos los instrumentos de procesos críticos.
Tipos de Sondas y Equipos para Fermentadores
Las sondas de las series ASD12 están diseñadas para bioreactores de pequeña escala usados en I&D y áreas de desarrollo de procesos. El diseño de la ventana de zafiro sin sello de todas las sondas AS/ASD elimina grietas y huecos para asegurar el más alto nivel de esterilidad. La serie de sondas de optek de analizadores de bioprocesos han sido diseñadas específicamente para integrarse fácilmente en bioreactores y fermentadores. Estos sistemas precisos proporcionan al usuario una herramienta poderosa para caracterizar el crecimiento de células de cultivo en el laboratorio y de células a gran escala y fermentación.
optek AS16-VB-N es una sonda de absorción de un canal con adaptador de calibración. Las sondas ASD25 están diseñadas para uso piloto o escala de producción de fermentadores o bioreactores. La fuente de luz LED híbrida, permite monitorizar hasta cuatro sondas ASD25 desde una unidad de control C4000. Desarrollados para reactores de mayor escala, las sondas de la serie AS16 ofrecen al usuario el mismo tipo de sonda usada en el desarrollo de procesos para la escala de fabricación. Dependiendo del punto de instalación, las sondas de la serie AS16 están disponibles con diferentes longitudes de inserción para mayor flexibilidad de instalación.
El avanzado diseño modular de la unidad de control C4000, permite la monitorización de procesos con precisión con múltiples sensores. Del laboratorio a la producción, el C4000 puede operar hasta cuatro sondas de la serie ASD simultáneamente. Los resultados se muestran en cualquier unidad de laboratorio, como OD, AU, TCD, recuento de células, peso húmedo o peso seco. En la unidad de control C8000 se pueden instalar, si son necesarias, medidas de pH/conductividad y absorción. Ofreciendo una excelente flexibilidad, cada unidad de control C8000 puede operar hasta con dos sondas ASD junto a dos sondas de pH y dos sensores de conductividad simultáneamente.
Calibración de Sensores Clave
Cada uno de los principales sensores de un biorreactor típico requiere un enfoque específico para su calibración.
Sensores de pH
El pH influye profundamente en todos los aspectos, desde la integridad de la membrana celular hasta la estabilidad del producto. La calibración se realiza utilizando al menos dos soluciones tampón, elegidas para cubrir el rango de proceso previsto.
- Enjuague la sonda con agua destilada.
- Colocar en el primer tampón (por ejemplo, pH 7) y ajustar el punto cero electrónico.
- Aclarar, luego sumergir en un segundo tampón (por ejemplo, pH 4 o 10), ajustando la pendiente.
- Aclarar a fondo antes de volver al reactor.
Sondas de Oxígeno Disuelto
Estos sensores, que son un pilar en los procesos aeróbicos y anaeróbicos, se ponen a cero con sulfito sódico (solución sin oxígeno) y se espacian con agua saturada de aire o aire ambiente.
Sondas de Temperatura

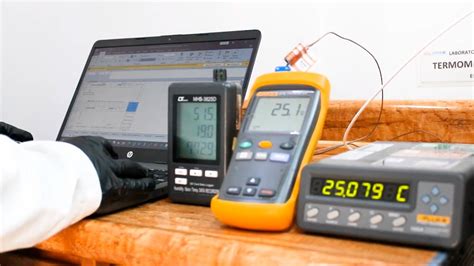

Los detectores de temperatura por resistencia (RTD) y los termopares deben coincidir con un termómetro de referencia de precisión conocida, normalmente en uno o varios puntos de consigna relevantes para el proceso. Si existen discrepancias, se aplican compensaciones en el sistema de control. Para temperaturas por debajo de 420ºC el sensor montado en la sonda patrón debe ser una Pt100 o incluso mejor una Pt25 en los casos más exigentes metrológicamente. Los termómetros EBRO TFX 430 se convierten en la opción ideal para utilizar como referencia de medición en Industria.
Sensores de Agitación/RPM
Aunque es menos probable que se desvíen, la verificación periódica mediante un tacómetro garantiza que el reactor se mezcla a la velocidad prescrita.
Métodos y Equipos de Calibración de Temperatura

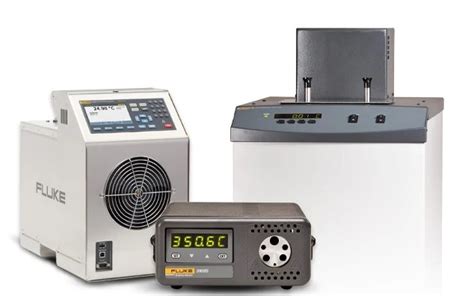

Los baños y hornos de calibración son medios isotermos utilizados para la calibración y verificación tanto de sondas de temperatura como de termómetros de lectura directa. En el método por comparación, tanto el Termómetro Patrón como el Registrador de Temperatura a calibrar se introducen en un medio isotermo para de este modo determinar la diferencia de ambas lecturas en un medio que asegure unas buenas condiciones de estabilidad y uniformidad, eliminando, o al menos minimizando, de este modo fuentes de error del propio método y que son ajenas al Registrador de Temperatura bajo calibración.
Calibradores de Bloque Seco
Los calibradores de bloque seco (o pozo seco) crean una temperatura controlada calentando o enfriando un bloque metálico sólido con cavidades mecanizadas con precisión donde se colocan las sondas. Dependiendo del modelo, los bloques secos pueden cubrir rangos muy amplios (en el caso de Kaye Temperature References, hay disponibles bloques para temperaturas muy bajas de hasta -90 °C o altas de hasta +420 °C). Ideales para sondas rectas de pequeño diámetro, como RTD y termopares. Ofrecen resultados repetibles cuando el inserto y la profundidad de inserción se ajustan a la sonda, pero no se recomiendan para instrumentos frágiles (por ejemplo, termómetros de líquido en vidrio) o sondas que requieren una inmersión completa. Son compactos, ligeros y sin fluidos, ideales para la calibración in situ en áreas de fabricación o entornos de campo donde la movilidad, la rapidez de instalación y el bajo mantenimiento son importantes.
Baños de Calibración de Temperatura (Líquidos)
Los baños de calibración de temperatura o baños líquidos (de inmersión) crean un campo de temperatura estable y uniforme mediante la circulación de un medio agitado (por ejemplo, agua, aceite de silicona o alcohol) en el que se sumergen las sondas. La inmersión directa mejora el contacto térmico y la uniformidad espacial, lo que reduce la incertidumbre de la medición. Los baños líquidos son ideales para sondas más grandes o de forma irregular (sondas sanitarias, sensores con brida e es y registradores de datos inalámbricos), ya que permiten la inmersión completa del elemento sensor para lograr la menor incertidumbre de medición posible. Los baños de inmersión pequeños suelen tener capacidad solo para unos pocos sensores, mientras que los baños de laboratorio de alta gama pueden manejar varias docenas simultáneamente. Son sistemas de mesa generalmente fijos que requieren un espacio de laboratorio dedicado y manipulación de líquidos.
Frecuencia y Documentación de la Calibración
La frecuencia de calibración depende del tipo de sensor y recomendación del fabricante, datos históricos de deriva, requisitos reglamentarios y la naturaleza del proceso. Una regla general para los sensores de uso frecuente y alto impacto: calibrar antes de cada lote crítico, y siempre después de los ciclos de limpieza o esterilización. La documentación no es un trámite burocrático, sino una prueba de control. Los cuadernos de bitácora o los registros digitales deben capturar la fecha y hora, puntos de calibración, normas utilizadas, persona que realiza la calibración, ajustes realizados o fallos observados. Los registros de auditoría proporcionan pruebas valiosas no sólo para el cumplimiento, sino también para la resolución de problemas de los procesos.
Calibración en Biorreactores de un Solo Uso vs. Acero Inoxidable
El cambio en la industria hacia sistemas de biorreactores de un solo uso plantea nuevos rompecabezas de calibración. Aunque muchas sondas de los sistemas de un solo uso vienen precalibradas o preesterilizadas de fábrica, la verificación en el momento de la instalación es fundamental. Los sensores desechables pueden no derivar en el sentido clásico, pero pueden ser susceptibles de variación lote a lote durante la fabricación.
Los sistemas reutilizables de acero inoxidable suelen incorporar sensores fijos que se someten a repetidos ciclos SIP (vapor in situ) o CIP (limpieza in situ). Tanto los productos químicos de limpieza como la exposición repetida al calor pueden afectar a la precisión de la sonda, por lo que es necesario recalibrarla con frecuencia.
Automatización vs. Esfuerzo Manual
Las plataformas avanzadas de biorreactores suelen automatizar las rutinas de calibración, en particular para el pH y el oxígeno disuelto. La calibración automatizada reduce el error humano y estandariza el proceso en varios recipientes. Pero no todos los pasos pueden dejarse en manos de la automatización: las soluciones tampón y estándar deben ser frescas y trazables. Un técnico cualificado debe verificar la limpieza del sensor y su correcta instalación. La confirmación final sigue siendo una responsabilidad humana. La calibración es en gran medida un flujo de trabajo humano, que depende tanto de la automatización como de la intuición desarrollada a través de la experiencia.
Desafíos y Mejores Prácticas
Hay trampas sutiles en el trabajo de calibración que incluso los equipos experimentados pueden pasar por alto: normas de envejecimiento, contaminación cruzada entre tampones, desajustes de temperatura entre los patrones de calibración y el entorno del proceso, y error humano durante la introducción de datos, la manipulación de la sonda o después de calibrar el recipiente equivocado. Algunas empresas invierten en "campeones de la calibración" o forman a superusuarios cuyo único trabajo es mantener los estándares al nivel más alto posible. Esto envía un mensaje: la precisión es cosa de todos.
¿Como calibrar el medidor de pH y temperatura digital V2?
La calibración precisa de la temperatura es fundamental para garantizar la calidad en la validación farmacéutica y biotecnológica. Todas las actividades que dependen de mediciones térmicas precisas, desde los ciclos de esterilización hasta los estudios de estabilidad, requieren equipos de calibración que garanticen la trazabilidad y un rendimiento fiable. La elección entre un calibrador de bloque seco y un baño de calibración de temperatura es una decisión estratégica que afecta a la eficiencia de la validación, el uso de los recursos y el cumplimiento a largo plazo. Cuando el hardware de calibración se ajusta a las necesidades del flujo de trabajo, las organizaciones obtienen beneficios operativos tangibles: menos tiempo de inactividad, menos pruebas repetidas y un mejor rendimiento de los equipos.
Los equipos que ponen la calibración en primer plano se ven recompensados con: Menos lotes fallidos, calidad del producto más homogénea, confianza en el conocimiento de los procesos y el análisis de datos, e inspecciones reglamentarias mucho más fluidas. Trabaje en la calibración con la misma seriedad que en cualquier otro aspecto del funcionamiento del reactor. Los datos fiables son rentables en todo momento.
