El gancho de remolque, también conocido como alcachofa de remolque, es un componente esencial para aquellos que necesitan transportar cargas adicionales con su vehículo. Este dispositivo permite enganchar remolques, caravanas o portabicicletas, ampliando significativamente la capacidad de carga y las posibilidades de uso del coche. En el mercado actual, existen diversas opciones y tecnologías, siendo una de las más populares el gancho de remolque escamoteable o retráctil. A continuación, exploraremos sus características, funcionamiento y los detalles sobre la conexión eléctrica.
Funcionamiento y ventajas del gancho escamoteable
El gancho de remolque escamoteable se caracteriza por su capacidad para ocultarse cuando no está en uso, manteniendo la estética del vehículo y evitando posibles golpes o molestias. Su activación es sorprendentemente sencilla. Tienes un botón en el maletero, al activarlo se suelta el gancho. Para desplegarlo, simplemente se presiona un tirador en el maletero, generalmente a la derecha, de forma similar al mecanismo para abatir los respaldos. Al pulsarlo, el gancho se libera y aparece por la parte inferior del coche. Una vez liberado, es necesario encajarlo manualmente con un pequeño tirón para asegurarlo en su posición de trabajo. Este proceso, aunque requiere una mínima intervención manual, es muy sencillo y puede ser realizado por cualquier persona, incluso por un niño pequeño.
Para recogerlo, el proceso es inverso: se tira nuevamente del tirador del maletero para liberarlo, y luego se introduce manualmente debajo del coche hasta que quede oculto. Esta funcionalidad lo convierte en una opción muy práctica para quienes desean la versatilidad de un gancho de remolque sin comprometer la apariencia del vehículo. Aunque en algunos casos se menciona que podría ser eléctrico, la mayoría de los usuarios y demostraciones indican que el proceso de encaje y ocultamiento final se realiza de forma manual, aunque con gran facilidad.
Conexión eléctrica: enchufes de 7 y 13 polos
La conexión eléctrica del remolque es crucial para garantizar que todas las luces y sistemas de señalización funcionen correctamente, proporcionando seguridad en la carretera. La alcachofa de gancho de remolque lleva el conector actual europeo, que es de 13 pines. Esto significa que los conectores antiguos, que solo tienen 7 pines, requerirán un adaptador de 13 a 7 pines, o bien, se deberá cambiar el conector del remolque para que sea compatible.
Desmontar piña 13 polos.

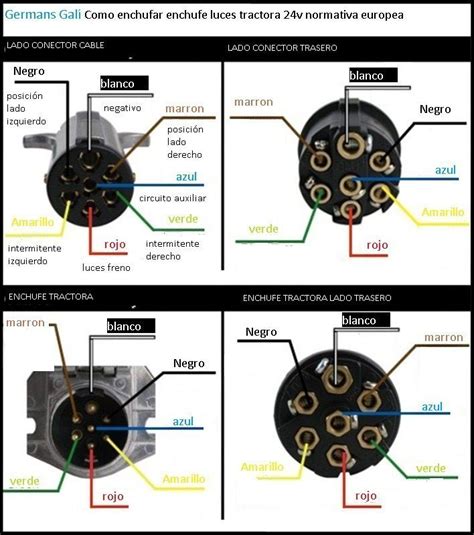

A continuación, se presenta un esquema universal para la conexión del enchufe de piña de remolque de 7 y 13 polos, aplicable a todos los remolques y caravanas. Con este esquema, se podrá cambiar o reparar la clavija de cualquier tipo de remolque para coches.

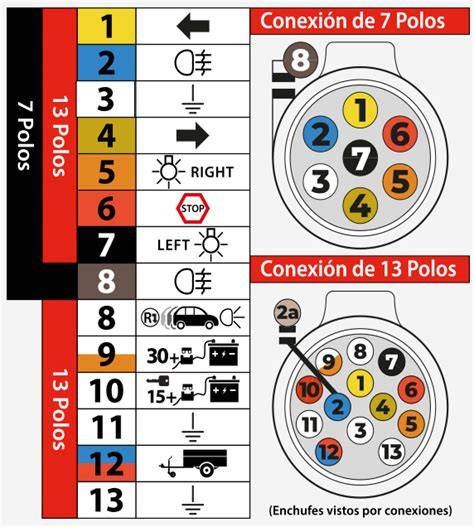

Clavija de 7 polos
La clavija más utilizada en los remolques es la de 7 polos y se debe conectar de la siguiente forma:
- Pin 1: Cable amarillo = Intermitente izquierdo
- Pin 2: Cable azul = Antiniebla
- Pin 3: Cable blanco = Toma de tierra o masa
- Pin 4: Cable verde = Intermitente derecho
- Pin 5: Cable marrón = Luz de posición derecha
- Pin 6: Cable rojo = Freno
- Pin 7: Cable negro = Luz de posición izquierda (Si su manguera es de 6 cables, puede hacer un puente con el Pin 5)
Clavija de 13 polos
La clavija de 13 polos básicamente utiliza el mismo orden que la de 7 polos, pero incorpora funciones adicionales y más polos libres para usos diversos.
| Pin | Color del cable | Función |
|---|---|---|
| 1 | Amarillo | Intermitente izquierdo |
| 2 | Azul | Antiniebla |
| 3 | Blanco | Toma de tierra o masa |
| 4 | Verde | Intermitente derecho |
| 5 | Marrón | Luz de posición derecha |
| 6 | Rojo | Freno |
| 7 | Negro | Luz de posición izquierda |
| 8 | (Color variable) | Marcha atrás |
| 9-13 | (Colores variables) | Polos libres para corriente directa (luz de caravana, bomba de agua, nevera, cabrestante eléctrico, etc.) |
En la clavija de 13 polos, encontraremos que en el Pin número 8 se conecta la marcha atrás. Asimismo, habrá varios polos libres donde se puede conectar corriente directa, por ejemplo, para la luz de la caravana, bomba de agua, nevera o un cabrestante eléctrico, lo que ofrece una mayor versatilidad y funcionalidad para el remolque o la caravana.
Fallos comunes en el sistema de luces de los remolques
Un fallo común en el sistema de luces de los remolques es cuando, al poner el intermitente, las luces de posición hacen destellos. Este problema se debe generalmente a un fallo en el cable de masa (negativo) de todo el faro. Es crucial revisar y asegurar una correcta conexión a tierra para el buen funcionamiento de todas las luces del remolque.
