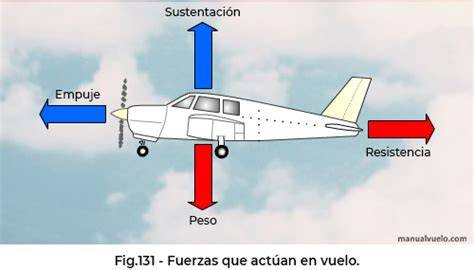

La aerodinámica es el estudio del comportamiento del aire al interactuar con objetos sólidos en movimiento, como los coches. Este concepto se basa en la idea de que cuando un coche se desplaza a través del aire, este crea una resistencia al movimiento. La resistencia aerodinámica es una fuerza de fricción que el aire ejerce sobre un objeto en movimiento y es fundamental en el diseño de coches para maximizar su eficiencia y rendimiento.
El cálculo de la resistencia aerodinámica tiene en cuenta varios factores. Un coche con una mayor superficie frontal ofrecerá más resistencia al aire y requerirá más energía para desplazarse a través de él. El coeficiente de resistencia aerodinámica (Cx) es otro elemento fundamental; un valor de Cx más bajo indica una mayor eficiencia aerodinámica y, por lo tanto, una menor resistencia al avance del coche. La resistencia aerodinámica aumenta con el cuadrado de la velocidad, adquiriendo una importancia crítica cuanto más deprisa se circula. La reducción de la resistencia aerodinámica en los vehículos de carretera ha dado lugar a aumentos en su velocidad máxima y en su eficiencia en el consumo de combustible, así como a la mejora de muchas otras características de rendimiento, como su estabilidad de marcha o su capacidad de aceleración.
La aerodinámica también influye en el comportamiento del vehículo. La forma en que el aire fluye alrededor de un coche afecta directamente a su comportamiento dinámico. Un coche con una buena aerodinámica experimentará una menor resistencia al viento y, por lo tanto, será más estable, especialmente a altas velocidades. Además, juega un papel crucial en la generación de carga aerodinámica o downforce, permitiendo al coche mantener una mayor velocidad en las curvas sin perder adherencia, lo que resulta en una conducción más segura y efectiva. Una carrocería aerodinámica puede contribuir a reducir considerablemente los ruidos que se generan durante la conducción.
La Calandra o Parrilla Frontal: Evolución y Funcionalidad
La calandra o parrilla frontal es una rejilla ubicada en la parte delantera del vehículo. Proveniente de la palabra francesa "calandre", en un principio, su finalidad era únicamente defensiva, sirviendo como elemento protector para el radiador y el motor del coche. Inicialmente, las características de su diseño quedaban limitadas a permitir el paso del aire al radiador, evitando que este se sobrecalentara, y a reducir el impacto de posibles golpes. Además, ante la posibilidad de choques con peatones, las exigencias de seguridad requerían que no tuvieran ningún tipo de saliente cortante.
Con el tiempo, la calandra evolucionó más allá de su función defensiva, convirtiéndose en un motivo arquitectónico y, a veces, en un signo distintivo de la propia marca. Sin embargo, en vehículos con motor trasero, ha desaparecido por completo y ha sido sustituida por una simple decoración.
Funciones de la Calandra en un Automóvil
La calandra en un auto cumple varias funciones tanto estéticas como prácticas:
- Refrigeración del motor: Es una parte fundamental para el enfriamiento del motor. Su diseño permite la entrada de aire hacia el compartimento del motor, facilitando la refrigeración del radiador y ayudando a mantener la temperatura óptima del motor durante su funcionamiento.
- Función aerodinámica: Además de su rol en la refrigeración, la calandra también contribuye a la aerodinámica del vehículo, canalizando el flujo de aire de manera eficiente para reducir la resistencia y mejorar la eficiencia energética.
- Función estética y de identidad de marca: En términos de diseño, la calandra es una pieza clave en la apariencia del auto. Es uno de los elementos más característicos del frontal, que ayuda a diferenciar modelos y marcas, convirtiéndose en un icono de identidad. Muchas marcas de automóviles, como BMW o Audi, utilizan diseños de calandra únicos para hacer sus vehículos fácilmente reconocibles.
La Parrilla Frontal en Vehículos Eléctricos (VE)
El diseño de parrillas frontales en vehículos eléctricos (VE) ha evolucionado más allá de una simple cuestión estética. Su función primaria ya no es únicamente la estética tradicional de refrigeración de motores de combustión, sino que se centra en optimizar el flujo de aire hacia los sistemas térmicos críticos, como baterías, inversores y sistemas de gestión térmica, sin comprometer la eficiencia aerodinámica. El desafío del VE es doble: se requiere una entrada de aire suficiente para mantener la batería y electrónica a temperaturas óptimas, pero sin generar arrastre aerodinámico innecesario que reduzca la eficiencia energética. Esto convierte a la parrilla frontal en un componente estratégico, donde la integración entre ingeniería térmica y diseño visual es crítica.
A diferencia de los motores de combustión interna, los VE no necesitan grandes aperturas frontales para enfriar un radiador de gran tamaño, pero sí requieren un control muy preciso del flujo de aire hacia la batería y sistemas de electrónica de potencia. La forma, el tamaño y la ubicación de las aberturas en la parrilla afectan directamente la presión de entrada, la velocidad del aire y el coeficiente de transferencia de calor. Por ejemplo, perforaciones demasiado grandes aumentan el arrastre aerodinámico, mientras que aberturas demasiado pequeñas pueden generar "hotspots" térmicos en la batería. Además, los patrones de rejilla pueden modificar el comportamiento del flujo en condiciones de conducción urbana versus carretera abierta.
Los VE también presentan un nuevo reto: gestionar la refrigeración activa de componentes con sistemas de ductos internos. Una parrilla frontal bien diseñada puede reducir la complejidad de los canales internos, disminuir la longitud del flujo de aire y aumentar la uniformidad de la temperatura de la batería.
¿CUÁNTO DURAN LOS COCHES ELÉCTRICOS? ⚠️⚠️ ¡¡7.000 VEHÍCULOS ANALIZADOS!!

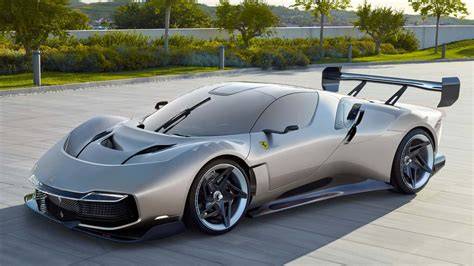

Aerodinámica Activa y el Diseño de Parrillas Modernas
Actualmente, la industria se mueve hacia parrillas híbridas, que combinan apertura física y paneles cerrados con superficies funcionales, integrando sensores, iluminación y elementos de marca. El uso de materiales avanzados como plásticos reforzados con fibra, aluminio ligero o compuestos funcionales permite optimizar peso y resistencia, al mismo tiempo que se incorporan tecnologías de enfriamiento pasivo, guiando el aire de manera precisa sin sacrificar el estilo.
La aerodinámica activa ayuda a los vehículos a ir más rápido, más lejos y por menos. Los componentes se vuelven "activos" cuando se activan y se mueven automáticamente en función de las condiciones de conducción del vehículo. Magna ya es líder en el campo con contraventanas de rejilla activa y deflectores de aire activos en producción que ayudan a regular el flujo de aire, lo que lleva a una mejor economía de combustible y un rango extendido.
El enfoque de Hyundai se centra ahora en un módulo frontal integrado que incluye una parrilla delantera que cuenta con un sistema de aerodinámica activa. Este sistema se denomina 'Active Aerodynamic Technology' y permite que se abra o cierre automáticamente para mejorar la refrigeración del vehículo. Este avance tecnológico ha sido diseñado específicamente para SUV y crossovers, que suelen tener una mayor superficie frontal y altura libre al suelo, lo que afecta también a su resistencia al aire. Además de esta aerodinámica activa, Hyundai también piensa integrar en esta parrilla un sistema de sensores Lidar escamoteables y un cargador de a bordo.
La Parrilla Frontal en Competición: El Caso NASCAR
En las carreras de NASCAR, el uso de cinta adhesiva, comúnmente llamada 'tape', sobre la parrilla frontal del vehículo, es una estrategia calculada al milímetro. Cada centímetro de cinta colocado o retirado tiene un impacto directo en dos fuerzas opuestas y cruciales para el éxito: la aerodinámica y la refrigeración.
La parrilla frontal de un auto de NASCAR es la principal entrada de aire para el sistema de refrigeración. El aire fluye a través de ella, pasa por el radiador y disipa el inmenso calor generado por un motor V8 de más de 750 caballos de fuerza. Sin este flujo de aire, el motor se sobrecalentaría. Sin embargo, desde una perspectiva aerodinámica, la parrilla actúa como un gran freno de aire, generando una enorme cantidad de resistencia (o 'drag'). Esta resistencia frena el auto, limitando su velocidad máxima y afectando su estabilidad.
Al cubrir parcial o totalmente la parrilla con cinta adhesiva de alta resistencia, los equipos crean una superficie más lisa y uniforme en el frontal del auto, lo que reduce drásticamente la cantidad de aire que choca contra el frontal, disminuyendo la resistencia aerodinámica. El resultado es inmediato: el auto se vuelve más 'resbaladizo' en el aire, gana velocidad en las rectas y mejora la fuerza descendente ('downforce') en el eje delantero, lo que se traduce en un mejor agarre y manejo en las curvas.
Estrategia en Tiempo Real en NASCAR
La cantidad de cinta a utilizar no es una decisión que se toma a la ligera, es una estrategia dinámica que cambia constantemente según múltiples factores:
- Tipo de Pista: En superóvalos, la aerodinámica es reina, y los equipos tienden a cubrir la mayor cantidad de parrilla posible. En pistas cortas, la refrigeración se vuelve más crítica.
- Condiciones Climáticas: Un día caluroso exige una mayor apertura en la parrilla para evitar el sobrecalentamiento, mientras que una carrera nocturna y fresca permite ser más agresivos con la cinta.
- Posición en Carrera: Correr en aire limpio proporciona un flujo de aire constante. Sin embargo, atascado en el tráfico, el aire que llega a la parrilla es turbulento y caliente, lo que reduce la eficiencia de la refrigeración, obligando a usar menos cinta.
Durante las paradas en pits, es común ver a un miembro del equipo añadir o arrancar tiras de cinta de la parrilla basándose en la información del piloto y los datos de telemetría.
Tabla Comparativa: Más Cinta vs. Menos Cinta en NASCAR
A continuación, se presenta una tabla comparativa para comprender mejor el dilema fundamental entre velocidad y temperatura en el contexto de la estrategia con cinta en la parrilla de NASCAR:
| Característica | Más Cinta (Parrilla Cubierta) | Menos Cinta (Parrilla Abierta) |
|---|---|---|
| Aerodinámica | Excelente. Menor resistencia, mayor velocidad punta y más downforce frontal. | Pobre. Mayor resistencia, menor velocidad punta. |
| Refrigeración del Motor | Deficiente. El flujo de aire al radiador es mínimo, alto riesgo de sobrecalentamiento. | Óptima. Máximo flujo de aire para mantener el motor en su temperatura ideal. |
| Riesgo Asociado | Muy alto. Falla de motor inminente si no se gestiona correctamente. | Bajo. El motor está protegido, pero se sacrifica rendimiento. |
| Ideal Para... | Vueltas de clasificación, carreras en climas fríos, correr en aire limpio. | Correr en tráfico denso, carreras en climas muy cálidos, pistas cortas. |
Consecuencias de un Mal Cálculo
Equivocarse en la estrategia de la cinta puede tener resultados desastrosos. Poner demasiada cinta es una apuesta de alto riesgo: el auto puede ser el más rápido, pero la temperatura del agua y del aceite escalará, y el motor podría fallar. Por otro lado, ser demasiado conservador y usar muy poca cinta también es una sentencia. El auto será seguro y fiable, pero le faltará la velocidad necesaria para competir por la victoria.
