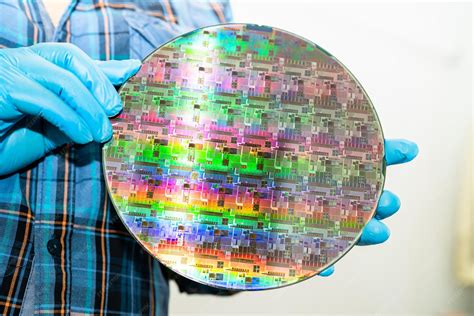

Las obleas de silicio son láminas ultrafinas que actúan como sustrato base para la mayoría de dispositivos modernos. Físicamente, una oblea estándar es como una placa delgada y redonda, con una superficie muy pulida y reflectante, lisa como un espejo. Su pureza y uniformidad cristalina determinan las propiedades eléctricas de las obleas, las cuales son fundamentales porque representan la piedra angular de la electrónica moderna, ya se trate de un dispositivo común, un ordenador, un sistema microelectromecánico o células solares.
Procesos de fabricación y crecimiento cristalino
Para producir obleas, primero necesitamos un lingote de silicio casi perfecto. El proceso comienza con silicio policristalino de alta pureza, denominado silicio de grado electrónico (EGS). Este polisilicio bruto se obtiene mediante procesos como el método Siemens, que permiten alcanzar niveles de pureza del orden de 9N. Existen dos métodos principales para transformar este material en un lingote monocristalino:
- Método Czochralski (CZ): Es el proceso más utilizado para la fabricación a gran escala. Las trozos de polisilicio se cargan en un crisol de cuarzo donde se funden. Una semilla de silicio se sumerge en el fundido y se extrae lentamente mientras gira, creando un lingote cilíndrico de estructura cristalina continua.
- Método de zona flotante (FZ): Es un proceso sin crisol diseñado para obtener silicio de ultra alta pureza. Se parte de una varilla de silicio policristalino que se hace pasar por una bobina de calentamiento por inducción, creando una zona fundida localizada que se desplaza a lo largo de la varilla para guiar la solidificación.
Growth of CeCu6 by Czochralski Process
Clasificación y tipología de las obleas
Las obleas se clasifican según diversos criterios de calidad, dimensiones y aplicaciones. A continuación, se detallan las categorías más relevantes en la industria:
| Tipo de oblea | Aplicación principal | Característica clave |
|---|---|---|
| Prime (Primera calidad) | Circuitos integrados avanzados | Densidad de defectos ultrabaja |
| De pruebas | Calibración y alineación | Estabilidad dimensional |
| Epitaxiales (Epi) | Dispositivos de alto rendimiento | Capa de silicio cultivada sobre sustrato |
| SOI (Silicon on Insulator) | Reducción de fugas eléctricas | Capa activa sobre óxido enterrado |
Diferencias entre sectores: Microelectrónica vs. Fotovoltaica
Aunque todas las obleas parten del silicio ultrapuro, los requisitos varían drásticamente según su destino final:
Industria Fotovoltaica

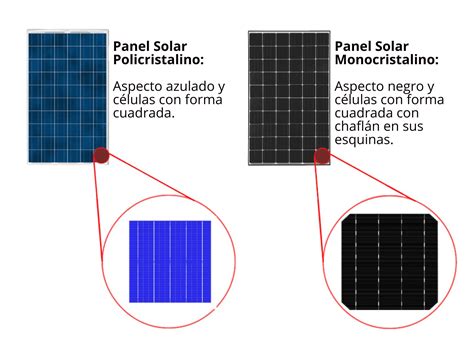

Las obleas solares se fabrican habitualmente en el rango 6N-7N de pureza. En este sector, las obleas han evolucionado desde tamaños de 156 mm hasta formatos grandes como M10 (182 mm) y M12 (210 mm). Mientras que las obleas monocristalinas ofrecen mayor eficiencia, las multicristalinas (producidas mediante fundición en molde) dominaron el mercado durante años por su menor coste de producción.
Industria de Semiconductores
Aquí la precisión es extrema. Se requiere una pureza de hasta 11N (99,999999999%). Las obleas suelen ser de 200 mm o 300 mm y pasan por cientos de etapas de fotolitografía, dopado y grabado. Un dopante, que consiste en introducir pequeñas cantidades de impurezas como boro o fósforo, permite crear sustratos tipo P o tipo N, alterando sus propiedades conductoras para fabricar transistores y memorias.
Consideraciones sobre materiales avanzados
Los avances tecnológicos en la electrónica de potencia están en auge gracias a las obleas de carburo de silicio (SiC). Estas obleas tienen una banda prohibida diez veces mayor que las de silicio convencional, lo que les confiere una excepcional dureza y capacidad para conducir el calor. Son fundamentales para fabricar dispositivos como transistores MOSFET y diodos Schottky, siendo un catalizador clave para el crecimiento de la industria mundial de semiconductores de alta frecuencia y alta potencia.
